Вспомогательный трубопроводы (рукоять 3.4m, H рукоять 3.4m, R рукоять 3.4m) — HITACHI ZX450-3F

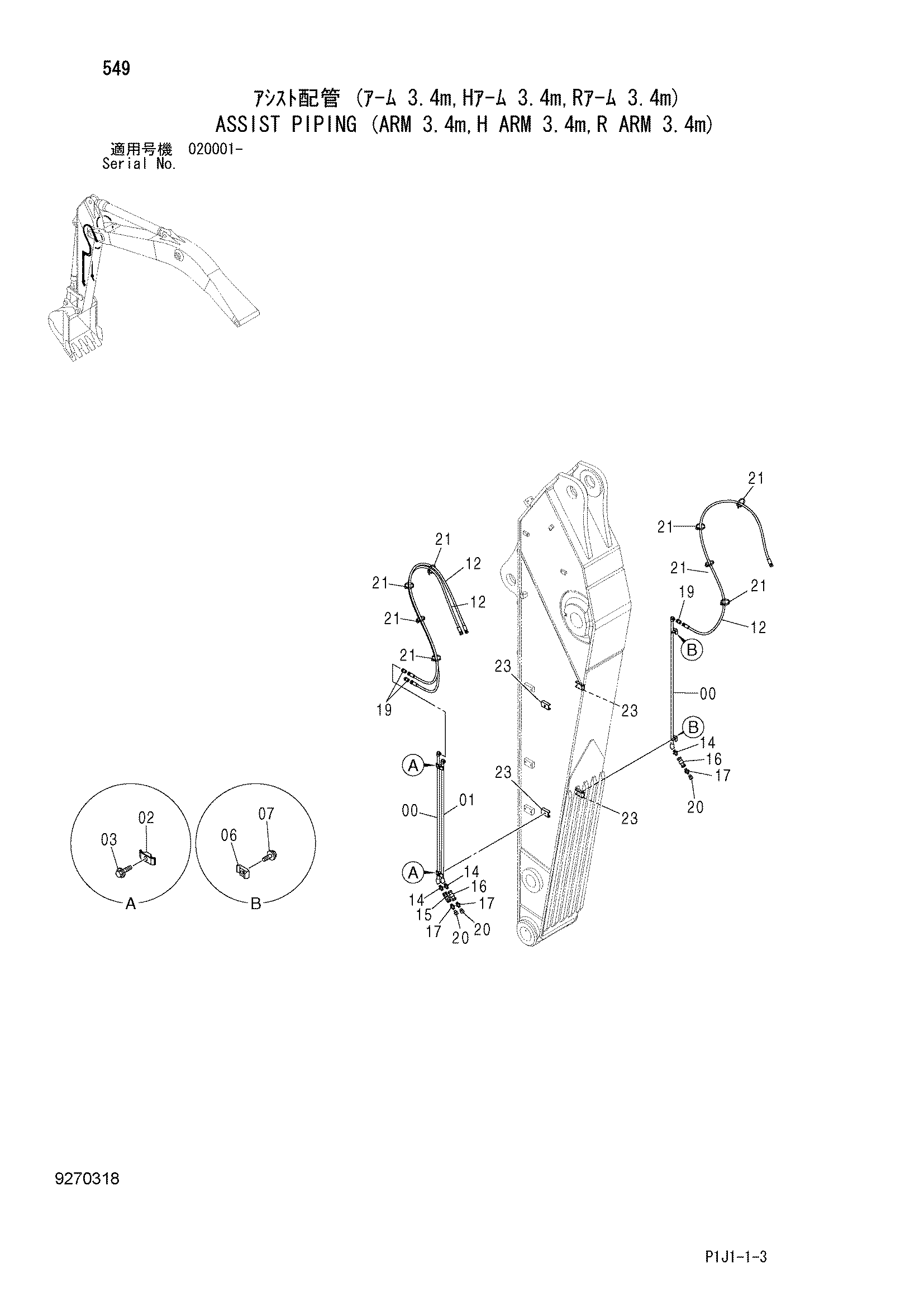

Заводская схема «Вспомогательный трубопроводы (рукоять 3.4m, H рукоять 3.4m, R рукоять 3.4m)» для HITACHI ZX450-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9752935 | Трубка | 2 |
| 01 | 9752902 | Трубка | 1 |
| 02 | 4189858 | Хомут трубки | 2 |
| 03 | J271250 | Болт с шайбой | 2 |
| 03A | J901250 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 06 | 4190124 | Хомут трубки | 2 |
| 07 | J271250 | Болт с шайбой | 2 |
| 07A | J901250 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 12 | 4613756 | Шланг | 3 |
| 14 | 94-1702 | Адаптер | 3 |
| 15 | 4232933 | Самоуплотняющееся соединение | 1 |
| 15A | 4644532 | Пылезащитный колпачок | 1 |
| 15B | 4644533 | Пылезащитный колпачок | 1 |
| 16 | 4059552 | Самоуплотняющееся соединение | 2 |
| 16A | 4644532 | Пылезащитный колпачок | 1 |
| 16B | 4644533 | Пылезащитный колпачок | 1 |
| 17 | 94-1302 | Адаптер | 3 |
| 19 | 4223518 | Пробка унион | 3 |
| 20 | 9710402 | Пробка | 3 |
| 21 | 4449247 | Хомут шланга | 10 |
| 23 | 9765076 | Седло винта | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
