Хигх-моунт кабина галлерй ступень (1.5m)(1) — HITACHI ZX450-3

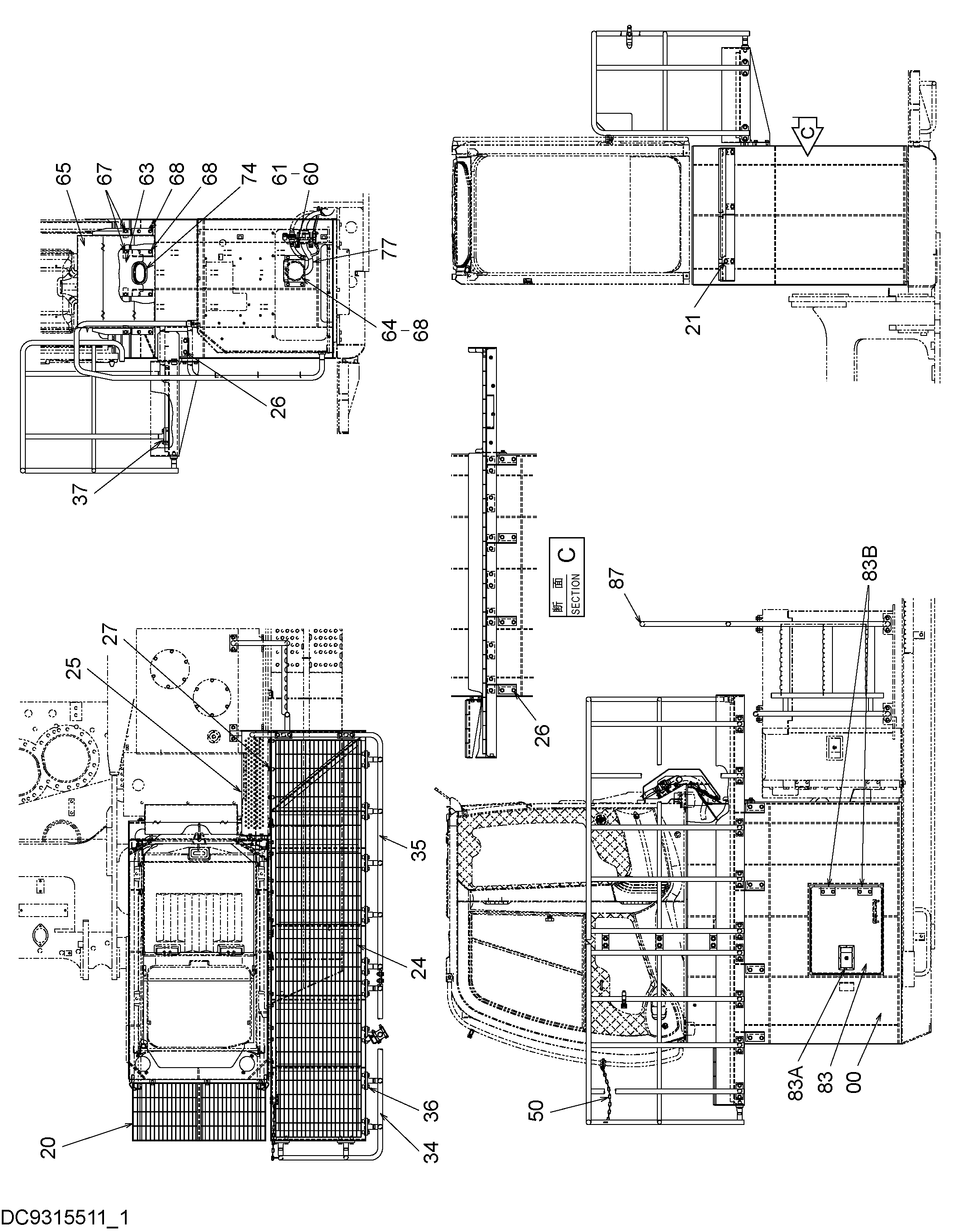

Заводская схема «Хигх-моунт кабина галлерй ступень (1.5m)(1)» для HITACHI ZX450-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7052883 | Стойка | 1 |
| 20 | 7042791 | Ступень | 1 |
| 21 | J271225 | Болт с шайбой | 6 |
| 21A | J901225 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 24 | 5011396 | Ступень | 1 |
| 25 | 7053891 | Ступень | 1 |
| 26 | J271225 | Болт с шайбой | 24 |
| 26A | J901225 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 27 | J271235 | Болт с шайбой | 4 |
| 27A | J901235 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 34 | 7052652 | Поручень | 1 |
| 35 | 7052653 | Поручень | 1 |
| 36 | J271250 | Болт с шайбой | 22 |
| 36A | J901250 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 37 | J271230 | Болт с шайбой | 4 |
| 37A | J901230 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 50 | 4401490 | Цепь | 1 |
| 60 | J900812 | Болт | 3 |
| 61 | A590108 | Плоская шайба | 3 |
| 63 | 8108536 | Кронштейн | 1 |
| 64 | 3109835 | Крышка | 1 |
| 65 | 7052364 | Крышка | 1 |
| 67 | J271020 | Болт с шайбой | 4 |
| 67A | J901020 | Болт | 1 |
| 67B | J222010 | Шайба | 1 |
| 68 | J271030 | Болт с шайбой | 12 |
| 68A | J901030 | Болт | 1 |
| 68B | J222010 | Шайба | 1 |
| 74 | 4667028 | Резиновая втулка | 1 |
| 77 | 9278377 | Пилот-пипинг (1.5m) | 1 |
| 83 | 7055504 | Дверь | 1 |
| 83A | 4361766 | Замок | 1 |
| 87 | 7053890 | Поручень | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
