Стрела 8.2m — HITACHI ZX450-3

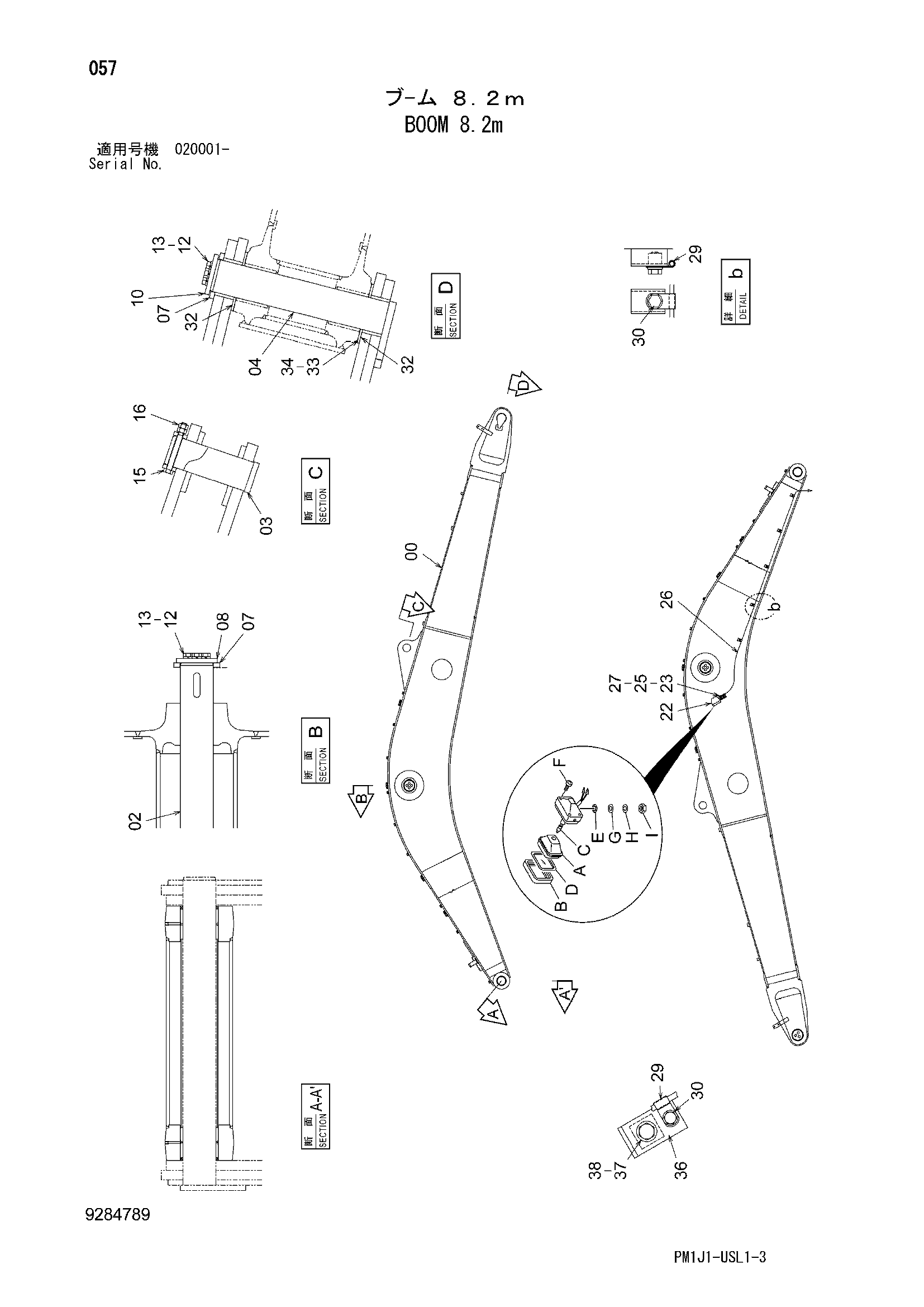

Заводская схема «Стрела 8.2m» для HITACHI ZX450-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9284790 | Удлинённый стрела | 1 |
| 02 | 3104745 | Палец | 1 |
| 03 | 3104744 | Палец | 1 |
| 04 | 8100447 | Палец | 1 |
| 07 | 4040931 | Шайба | 3 |
| 08 | 4117700 | Ограничитель | 2 |
| 10 | 4206989 | Ограничитель | 1 |
| 12 | J912050 | Болт | 11 |
| 13 | J222020 | Шайба | 11 |
| 15 | J932013 | Болт | 1 |
| 16 | J951020 | Гайка | 2 |
| 22 | 4336570 | Фара | 1 |
| 22A | 4326801 | Ленс блок | 1 |
| 22B | 4326802 | Рама | 1 |
| 22C | 4285648 | Лампа | 1 |
| 22D | 4326803 | Прокладка | 1 |
| 22E | 4307026 | Шайба | 1 |
| 22F | 4307027 | Винт | 4 |
| 22G | A590114 | Плоская шайба | 1 |
| 22H | A590914 | Пружинная шайба | 1 |
| 22I | J952014 | Гайка | 1 |
| 23 | M430610 | Винт | 1 |
| 25 | A590106 | Плоская шайба | 1 |
| 26 | 4271787 | Жгут проводов | 1 |
| 27 | 4271788 | Жгут проводов | 1 |
| 29 | 4190271 | Зажим | 6 |
| 30 | J271025 | Болт с шайбой | 6 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 32 | 4479444 | Пластина | 2 |
| 33 | 4651551 | Регулировочная шайба | 1 |
| 34 | 4651552 | Регулировочная шайба | 2 |
| 36 | 9765757 | Кронштейн | 1 |
| 37 | J901430 | Болт | 1 |
| 38 | J222014 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
