Гидроцилиндр стрелы (правый)(в-випер уплотнение) — HITACHI ZX450-3

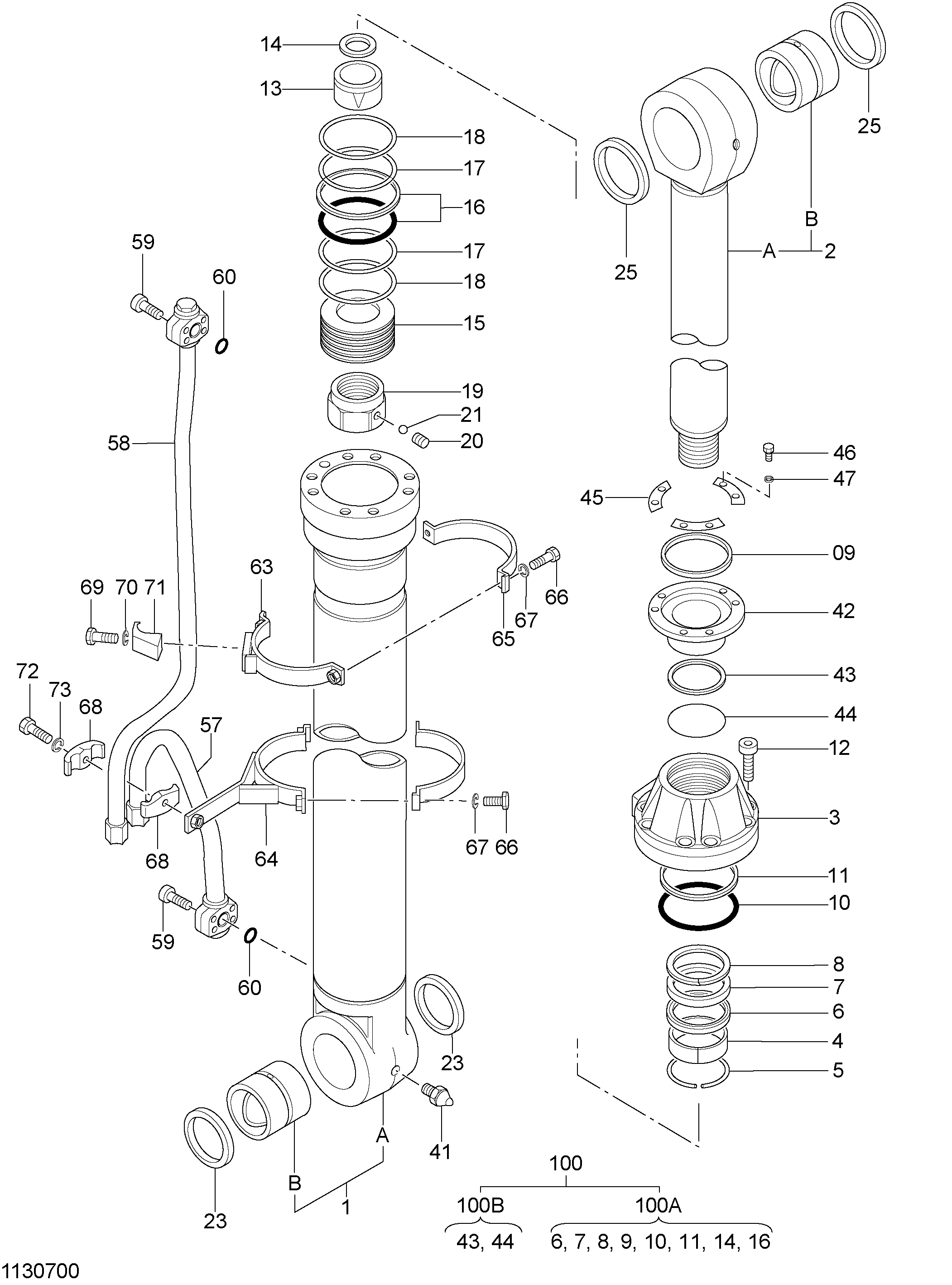

Заводская схема «Гидроцилиндр стрелы (правый)(в-випер уплотнение)» для HITACHI ZX450-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4669884 | Гидроцилиндр стрелы (правый) | 1 | |
| 1-47 | 4718742 | Гидроцилиндр.(пипелесс) | 1 |
| 1 | 1130701 | Труба гидроцилиндра | 1 |
| 1B | 0420112 | Втулка пальца | 1 |
| 2 | 1130702 | Шток поршня | 1 |
| 2B | 0420104 | Втулка пальца | 1 |
| 3 | 1130703 | Головка гидроцилиндра | 1 |
| 4 | 0352704 | Втулка | 1 |
| 5 | 0133103 | Стопорное кольцо | 1 |
| 6 | 0972103 | Кольцо | 1 |
| 7 | 0972104 | U-образная манжета | 1 |
| 8 | 0352707 | Опорное кольцо | 1 |
| 9 | 0972105 | Грязесъёмное кольцо | 1 |
| 10 | A811160 | Уплотнительное кольцо | 1 |
| 11 | 4170546 | Опорное кольцо | 1 |
| 12 | 0191412 | Болт с внутренним шестигранником | 8 |
| 13 | 0420106 | Амортизирующий подшипник | 1 |
| 14 | 0420113 | Уплотнение амортизатор | 1 |
| 15 | 0420108 | Поршень | 1 |
| 16 | 4170547 | Кольцо уплотнение в сборе | 1 |
| 17 | 0975411 | Направляющее кольцо | 2 |
| 18 | 0259307 | Направляющее кольцо | 2 |
| 19 | 0972107 | Гайка | 1 |
| 20 | 0352715 | Установочный винт | 1 |
| 21 | 0104404 | Шарик | 1 |
| 23 | 4337631 | Грязесъёмное кольцо | 2 |
| 25 | 0420111 | Грязесъёмное кольцо | 2 |
| 41 | J75481 | Пресс-маслёнка | 1 |
| 42 | 1130705 | Держатель | 1 |
| 43 | 0975407 | У-ринг | 1 |
| 44 | A811125 | Уплотнительное кольцо | 1 |
| 45 | 0942406 | Пластина | 3 |
| 46 | 0908906 | Болт | 6 |
| 47 | 0360704 | Пружинная шайба | 6 |
| 57 | 4669698 | Трубка | 1 |
| 58 | 1130704 | Трубка | 1 |
| 59 | M341236 | Болт с внутренним шестигранником | 8 |
| 60 | 984614 | Уплотнительное кольцо | 2 |
| 63 | 0875612 | Лента | 1 |
| 64 | 0352720 | Лента | 1 |
| 65 | 0352721 | Лента | 2 |
| 66 | J901035 | Болт | 4 |
| 67 | A590910 | Шайба | 4 |
| 68 | 0236915 | Держатель | 2 |
| 69 | 0224115 | Болт | 1 |
| 70 | 0208516 | Пружинная шайба | 1 |
| 71 | 0309219 | Хомут трубки | 1 |
| 72 | 0236916 | Болт | 1 |
| 73 | A590914 | Пружинная шайба | 1 |
| 100 | 4677247 | Комплект уплотнений | 1 |
| 100A | 4653040 | Комплект уплотнений | 1 |
| 100B | 4677246 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
