Рукоять трубопроводы — HITACHI ZX450-3

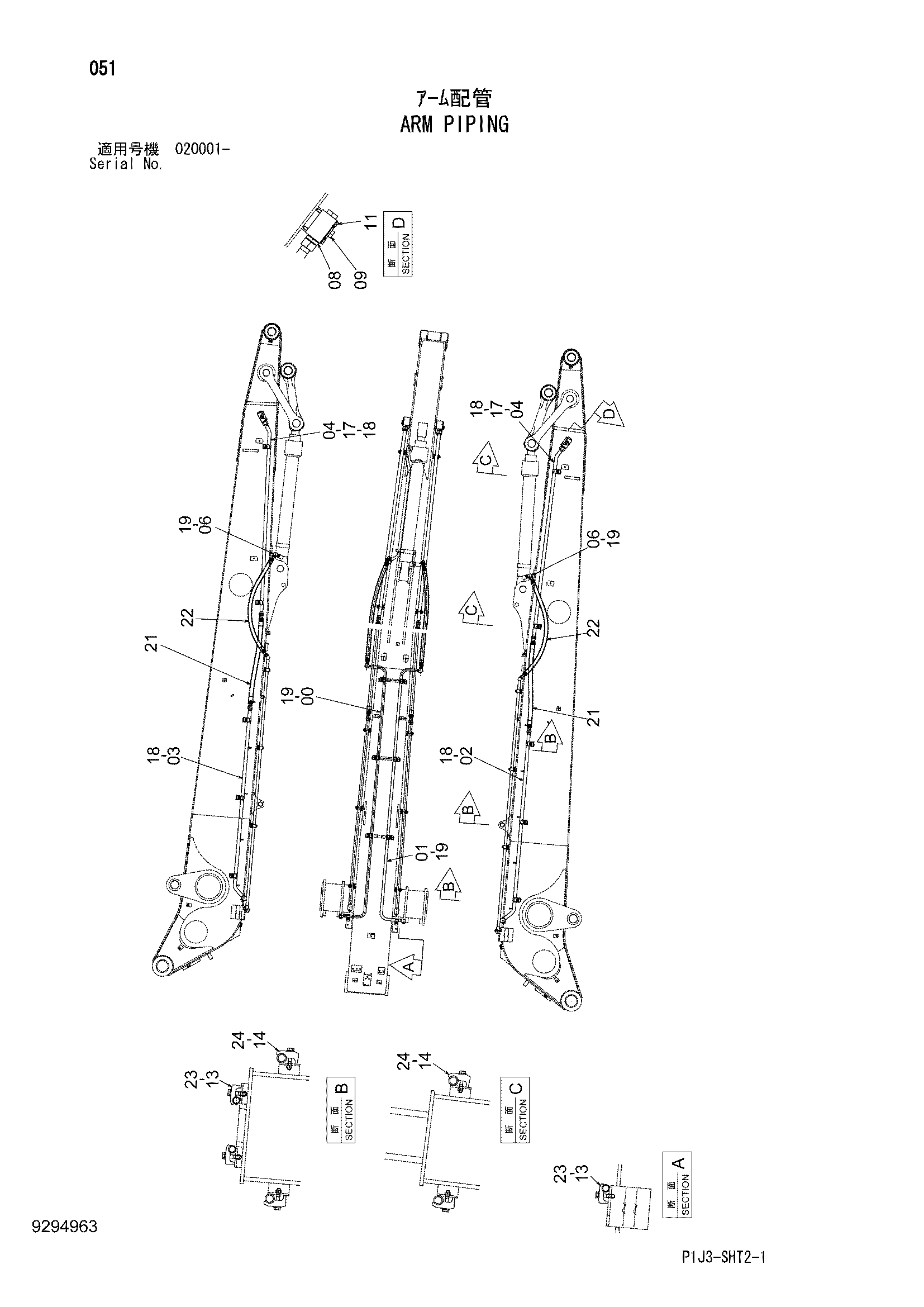

Заводская схема «Рукоять трубопроводы» для HITACHI ZX450-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8114707 | Трубка | 1 |
| 01 | 8114815 | Трубка | 1 |
| 02 | 8118103 | Трубка | 1 |
| 03 | 8114816 | Трубка | 1 |
| 04 | 8110651 | Трубка | 2 |
| 06 | A853366 | Угловой штуцер | 2 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4205196 | Адаптер | 2 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 4447675 | Запорный клапан | 2 |
| 11 | J271085 | Болт с шайбой | 4 |
| 11A | J901085 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 4190126 | Хомут трубки | 8 |
| 14 | 4190127 | Хомут трубки | 10 |
| 17 | 4187329 | Уплотнительное кольцо | 2 |
| 18 | 4187328 | Уплотнительное кольцо | 6 |
| 19 | 4187308 | Уплотнительное кольцо | 6 |
| 21 | 4669406 | Шланг | 2 |
| 22 | 4466584 | Шланг | 2 |
| 23 | J271260 | Болт с шайбой | 8 |
| 23A | J901260 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 24 | J271270 | Болт с шайбой | 10 |
| 24A | J901270 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
