Гидролинии рабочего оборудования (верхний стрела) — HITACHI ZX450-3

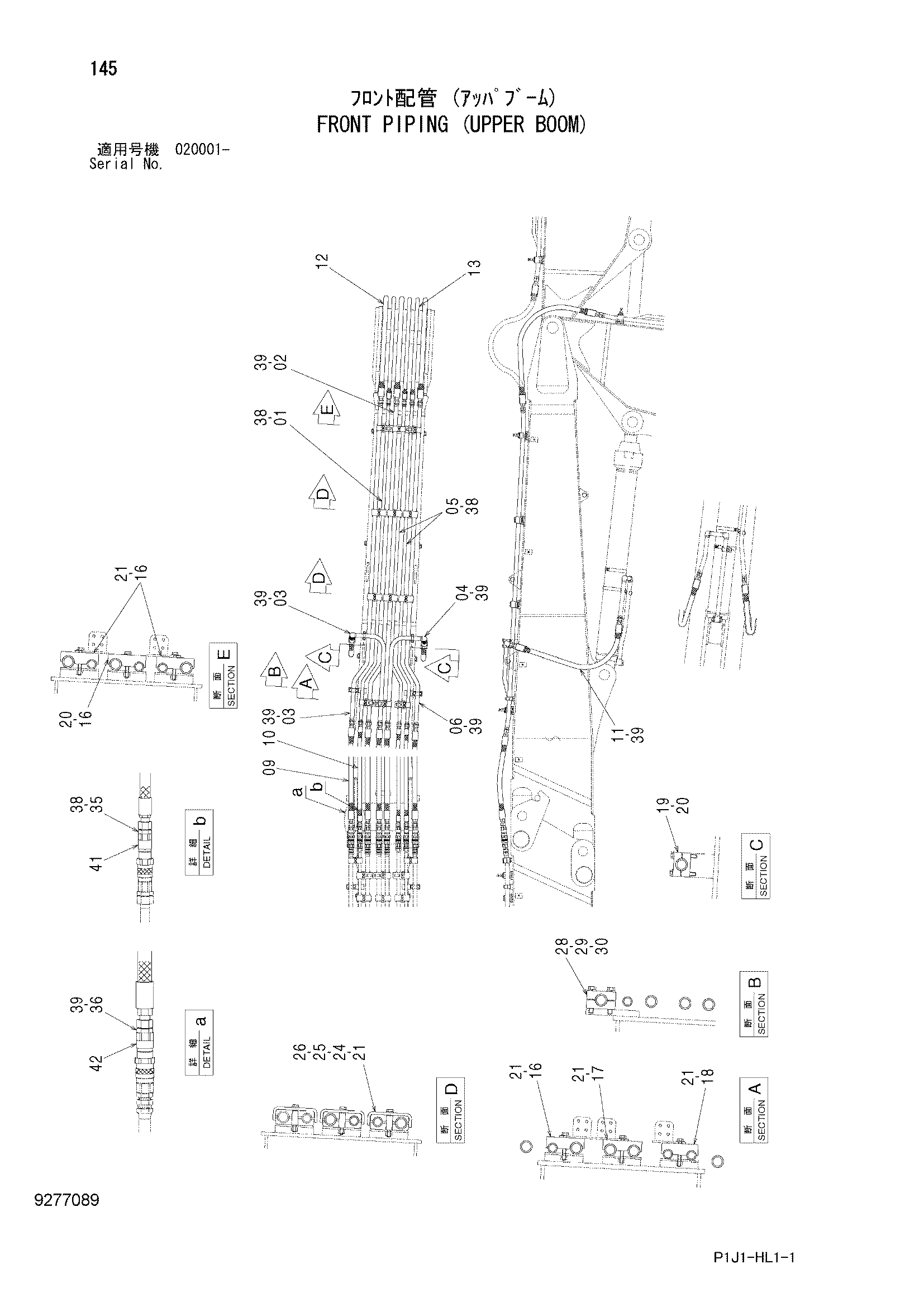

Заводская схема «Гидролинии рабочего оборудования (верхний стрела)» для HITACHI ZX450-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8109066 | Трубка | 1 |
| 01 | 8109067 | Трубка | 1 |
| 02 | 8109068 | Трубка | 1 |
| 03 | 8109069 | Трубка | 1 |
| 04 | 8109070 | Трубка | 1 |
| 05 | 8109071 | Трубка | 2 |
| 06 | 8109072 | Трубка | 1 |
| 09 | 4669113 | Шланг | 5 |
| 10 | 4286851 | Шланг | 3 |
| 11 | 4482824 | Шланг | 2 |
| 12 | 4650017 | Шланг | 3 |
| 13 | 4669405 | Шланг | 3 |
| 16 | 4249565 | Хомут трубки | 4 |
| 17 | 4205816 | Хомут трубки | 1 |
| 18 | 4487201 | Хомут трубки | 1 |
| 19 | 4334364 | Хомут трубки | 4 |
| 20 | J271285 | Болт с шайбой | 6 |
| 20A | J901285 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | J271290 | Болт с шайбой | 22 |
| 21A | J901290 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 24 | 4304481 | Хомут трубки | 6 |
| 25 | 4304482 | Хомут | 12 |
| 26 | 4304539 | Проставка | 12 |
| 28 | 4610222 | Хомут трубки | 4 |
| 29 | J901685 | Болт | 4 |
| 30 | A590916 | Пружинная шайба | 4 |
| 35 | 4189535 | Адаптер | 3 |
| 35A | 4506429 | Уплотнительное кольцо | 1 |
| 36 | 4316041 | Адаптер | 5 |
| 36A | 970860 | Уплотнительное кольцо | 1 |
| 38 | 4187328 | Уплотнительное кольцо | 9 |
| 39 | 4187329 | Уплотнительное кольцо | 17 |
| 41 | 4665538 | Самоуплотняющееся соединение | 3 |
| 42 | 4665540 | Самоуплотняющееся соединение | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
