Пилотные гидролинии (тяга)(3)<200> — HITACHI ZX450-3

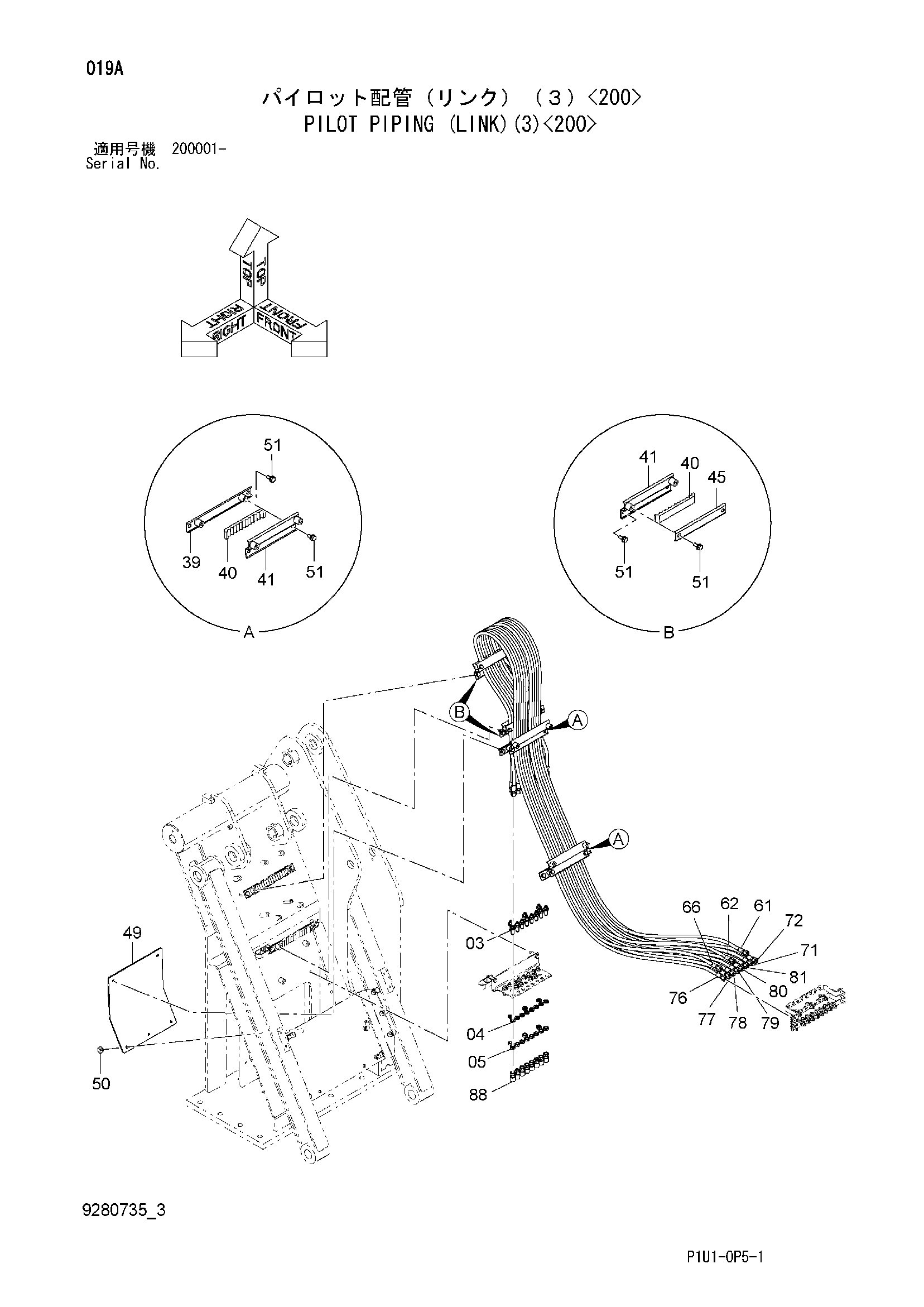

Заводская схема «Пилотные гидролинии (тяга)(3)<200>» для HITACHI ZX450-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4202532 | Адаптер | 11 |
| 04 | A590914 | Пружинная шайба | 11 |
| 05 | 4202531 | Гайка | 11 |
| 39 | 9767596 | Кронштейн | 2 |
| 40 | 4664688 | Резиновая прокладка | 4 |
| 41 | 9767595 | Кронштейн | 4 |
| 45 | 4666813 | Пластина | 2 |
| 49 | 7052545 | Кронштейн | 1 |
| 50 | J281025 | Болт с шайбой | 3 |
| 50A | J901025 | Болт | 1 |
| 50B | 4486055 | Шайба | 1 |
| 51 | J271025 | Болт с шайбой | 16 |
| 51A | J901025 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 61 | 9283963 | Шланг в сборе | 1 |
| 61A | 4604928 | Шланг | 1 |
| 61B | 4327293 | Защитный кожух | 5 |
| 62 | 9283964 | Шланг в сборе | 1 |
| 62A | 4604929 | Шланг | 1 |
| 62B | 4327293 | Защитный кожух | 5 |
| 66 | 9283968 | Шланг в сборе | 1 |
| 66A | 4604934 | Шланг | 1 |
| 66B | 4327293 | Защитный кожух | 5 |
| 71 | 9283973 | Шланг в сборе | 1 |
| 71A | 4604941 | Шланг | 1 |
| 71B | 4327293 | Защитный кожух | 5 |
| 72 | 9283974 | Шланг в сборе | 1 |
| 72A | 4604942 | Шланг | 1 |
| 72B | 4327293 | Защитный кожух | 5 |
| 76 | 9283978 | Шланг в сборе | 1 |
| 76A | 4327293 | Защитный кожух | 5 |
| 76B | 4677580 | Шланг | 1 |
| 77 | 9283979 | Шланг в сборе | 1 |
| 77A | 4670534 | Шланг | 1 |
| 77B | 4327293 | Защитный кожух | 5 |
| 78 | 9283980 | Шланг в сборе | 1 |
| 78A | 4670541 | Шланг | 1 |
| 78B | 4327293 | Защитный кожух | 5 |
| 79 | 9283981 | Шланг в сборе | 1 |
| 79A | 4670535 | Шланг | 1 |
| 79B | 4327293 | Защитный кожух | 5 |
| 80 | 9283982 | Шланг в сборе | 1 |
| 80A | 4670536 | Шланг | 1 |
| 80B | 4327293 | Защитный кожух | 5 |
| 81 | 9283983 | Шланг в сборе | 1 |
| 81A | 4670537 | Шланг | 1 |
| 81B | 4327293 | Защитный кожух | 5 |
| 88 | 4223518 | Пробка унион | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
