Крышка (3)(STD) — HITACHI ZX450-3

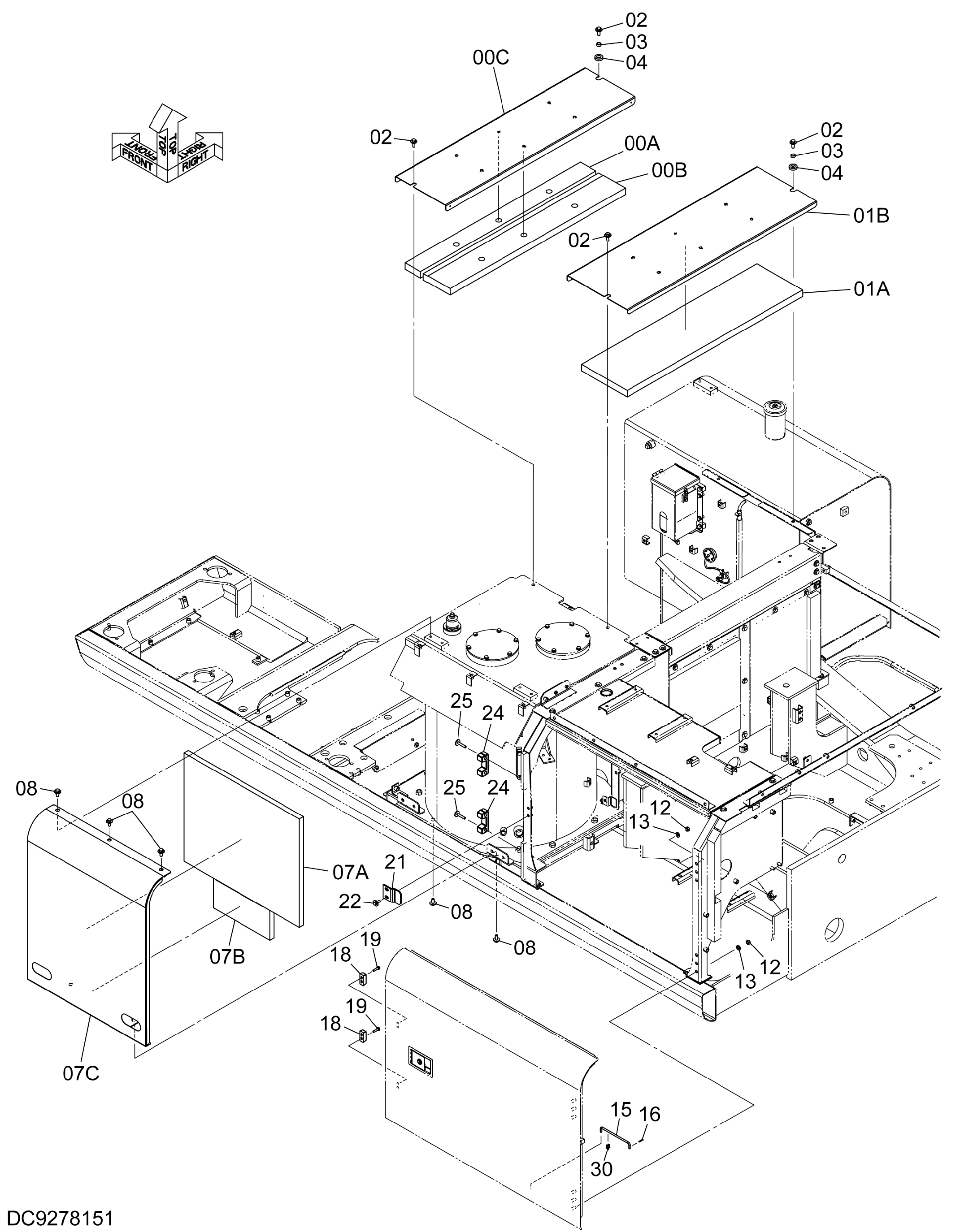

Заводская схема «Крышка (3)(STD)» для HITACHI ZX450-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7048736 | Крышка | 1 |
| 00A | 3119959 | Резиновая прокладка | 1 |
| 00B | 3119960 | Резиновая прокладка | 1 |
| 00C | 7059638 | Крышка | 1 |
| 01 | 7048737 | Крышка | 1 |
| 01A | 4689460 | Резиновая прокладка | 1 |
| 01B | 7054417 | Крышка | 1 |
| 02 | J281235 | Болт с шайбой | 4 |
| 02A | J901235 | Болт | 1 |
| 02B | 4249324 | Шайба | 1 |
| 03 | 4435575 | Проставка | 2 |
| 04 | 4456191 | Резиновая прокладка | 2 |
| 07 | 6023899 | Крышка | 1 |
| 07A | 4718792 | Резиновая прокладка | 1 |
| 07B | 8718793 | Резиновая прокладка | 1 |
| 07C | 6025850 | Крышка | 1 |
| 08 | J281230 | Болт с шайбой | 5 |
| 08A | J901230 | Болт | 1 |
| 08B | 4249324 | Шайба | 1 |
| 12 | J950012 | Гайка | 6 |
| 13 | J222012 | Шайба | 6 |
| 15 | 4341788 | Стойка | 1 |
| 16 | 4022697 | Стопорный палец | 1 |
| 18 | 4626289 | Ограничитель | 2 |
| 19 | J260835 | Болт с шайбой | 4 |
| 19A | J900835 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 21 | 4715888 | Ограничитель | 1 |
| 22 | J281030 | Болт с шайбой | 2 |
| 22A | J901030 | Болт | 1 |
| 22B | 4486055 | Шайба | 1 |
| 24 | 4654749 | Ограничитель | 2 |
| 25 | J281060 | Болт с шайбой | 4 |
| 25A | J901060 | Болт | 1 |
| 25B | 4486055 | Шайба | 1 |
| 30 | 4647195 | Держатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
