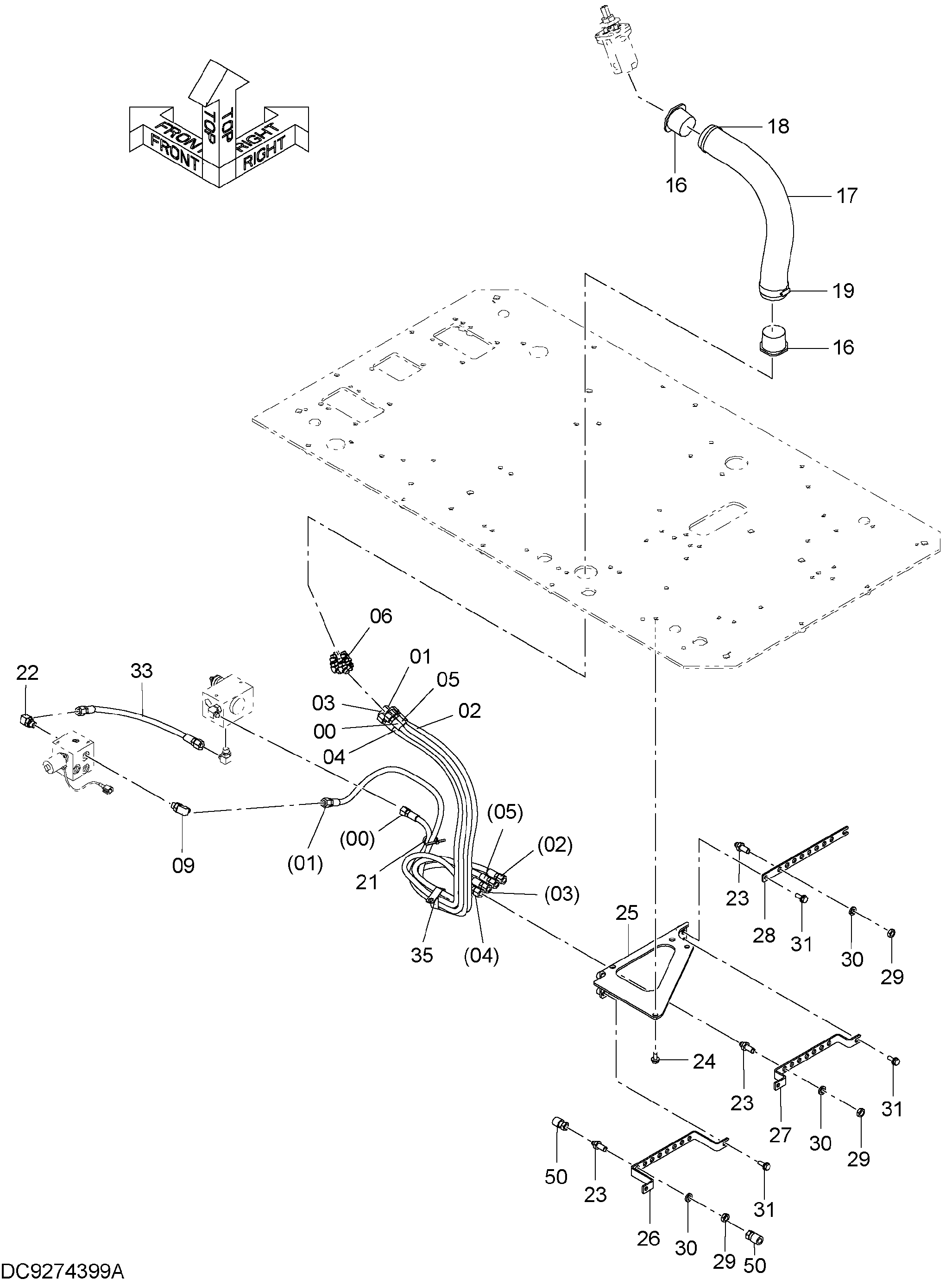

Пилотные гидролинии (8)(пол) — HITACHI ZX450-3
Заводская схема «Пилотные гидролинии (8)(пол)» для HITACHI ZX450-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4269846 | Шланг | 1 |
| 01 | 4258887 | Шланг | 1 |
| 02 | 4486628 | Шланг | 1 |
| 03 | 4416453 | Шланг | 1 |
| 04 | 4486627 | Шланг | 1 |
| 05 | 4486629 | Шланг | 1 |
| 06 | A852223 | Угловой штуцер | 6 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852333 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 3079728 | Втулка | 2 |
| 17 | 4629782 | Шланг | 1 |
| 18 | 4121859 | Ленточный зажим | 1 |
| 19 | 4351774 | Хомут провод | 1 |
| 21 | 4055312 | Ленточный зажим | 1 |
| 22 | 4711798 | Фильтр | 1 |
| 23 | 4202532 | Адаптер | 23 |
| 24 | J271025 | Болт с шайбой | 2 |
| 24A | J901025 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | 7052618 | Кронштейн | 1 |
| 26 | 4662940 | Кронштейн | 1 |
| 27 | 4662941 | Кронштейн | 1 |
| 28 | 4662942 | Кронштейн | 1 |
| 29 | 4202531 | Гайка | 23 |
| 30 | A590914 | Пружинная шайба | 23 |
| 31 | J271030 | Болт с шайбой | 6 |
| 31A | J901030 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 33 | 4290175 | Шланг | 1 |
| 35 | 4193816 | Зажим | 1 |
| 50 | 4223518 | Пробка унион | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
