Рама — HITACHI ZX450-3

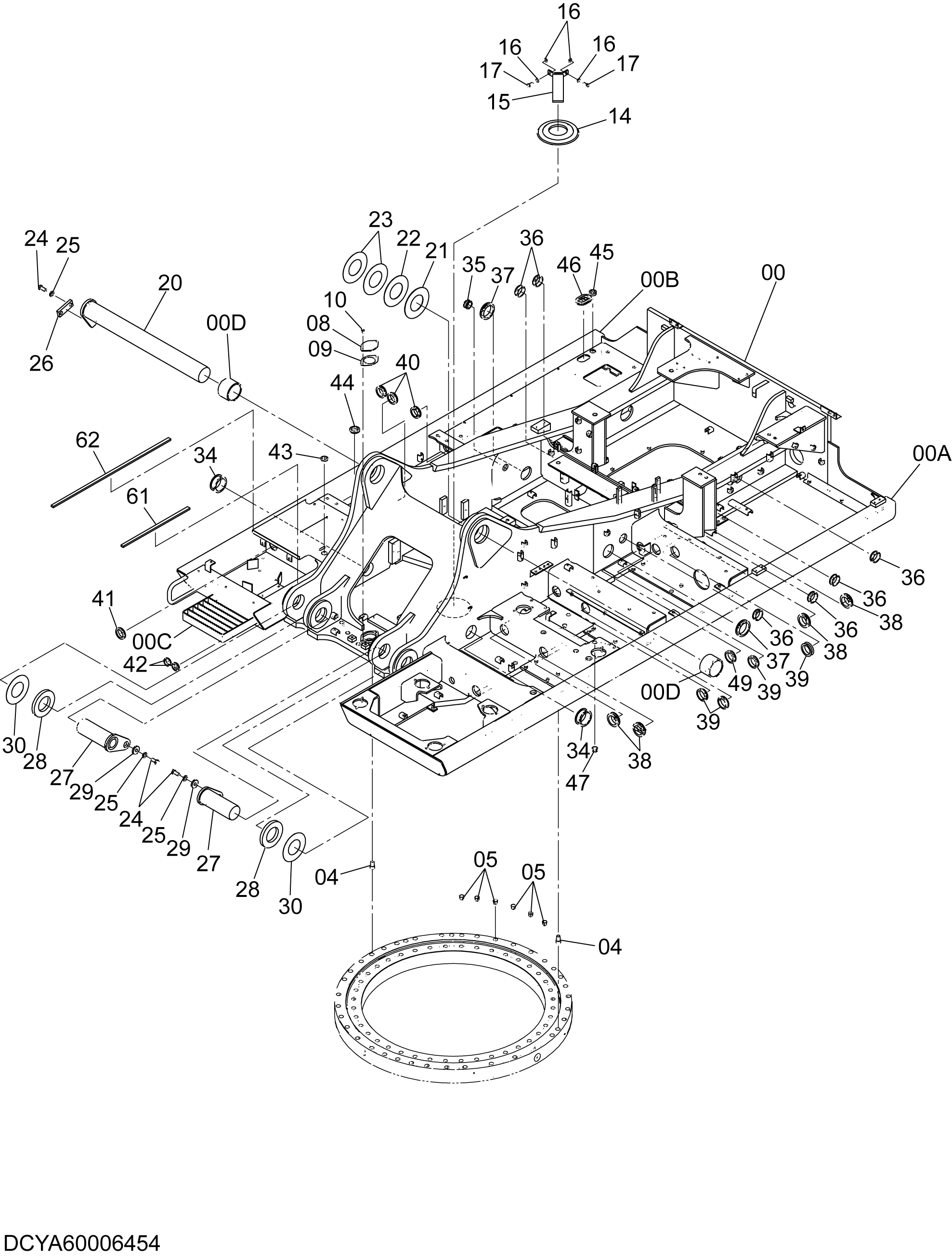

Заводская схема «Рама» для HITACHI ZX450-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5010030 | Рама основной | 1 |
| 00A | 4634648 | Трубка (левый) | 1 |
| 00B | 4634836 | Трубка (правый) | 1 |
| 00C | 8104562 | Ступень | 1 |
| 00D | 4216361 | Втулка | 2 |
| 04 | 4292932 | Установочный штифт | 2 |
| 05 | 429135 | Пробка | 6 |
| 08 | 4070948 | Крышка | 1 |
| 09 | 4602624 | Манжета | 1 |
| 10 | J271025 | Болт с шайбой | 2 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 14 | 4205476 | Крышка резиновый | 1 |
| 15 | 8039014 | Ограничитель | 1 |
| 16 | 4114404 | Шайба | 4 |
| 17 | J901435 | Болт | 2 |
| 20 | 8100446 | Палец | 1 |
| 21 | 4207845 | Регулировочная шайба | 1 |
| 22 | 4173485 | Регулировочная шайба | 1 |
| 23 | 4191280 | Регулировочная шайба | 2 |
| 24 | J912045 | Болт | 4 |
| 25 | J222020 | Шайба | 4 |
| 26 | 4335757 | Пластина | 1 |
| 27 | 8039138 | Палец | 2 |
| 28 | 4207890 | Проставка | 2 |
| 29 | 4040826 | Шайба | 2 |
| 30 | 4143607 | Регулировочная шайба | 4 |
| 34 | 4206288 | Резиновая втулка | 2 |
| 35 | 4200176 | Резиновая втулка | 1 |
| 36 | 4255530 | Резиновая втулка | 6 |
| 37 | 4201986 | Резиновая втулка | 2 |
| 38 | 4226533 | Резиновая втулка | 4 |
| 39 | 4292762 | Резиновая втулка | 4 |
| 40 | 4208279 | Резиновая втулка | 3 |
| 41 | 4087462 | Резиновая втулка | 1 |
| 42 | 998720 | Резиновая втулка | 2 |
| 43 | 4184582 | Резиновая втулка | 1 |
| 44 | 4207839 | Резиновая втулка | 1 |
| 45 | 4279257 | Резиновая втулка | 1 |
| 46 | 4253889 | Резиновая втулка | 1 |
| 47 | 4196825 | Резиновая втулка | 1 |
| 51 | M492564 | Приводной винт | 4 |
| 61 | 4673772 | Резиновая прокладка | 1 |
| 62 | 4673773 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
