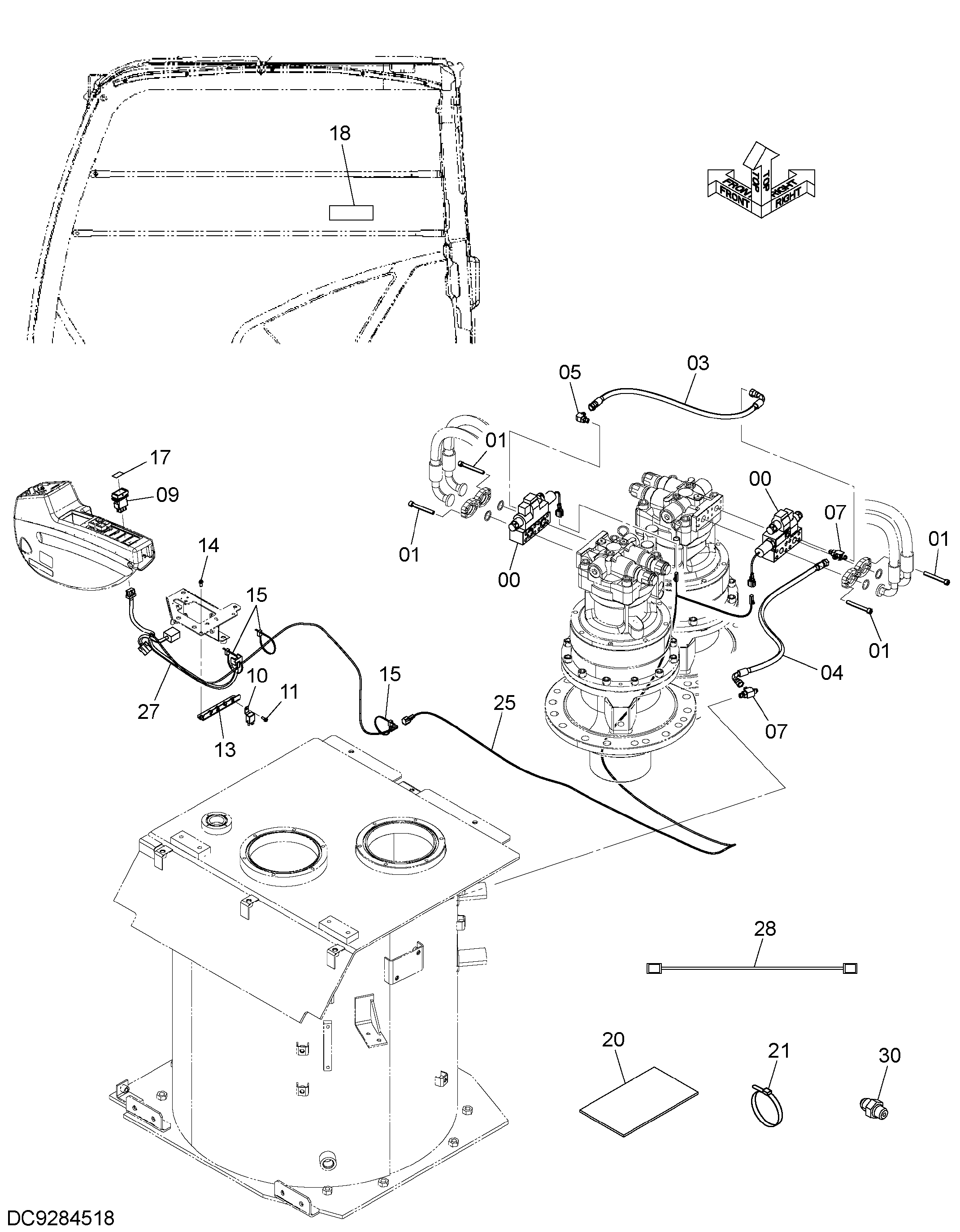

Поворот реактионлесс трубопроводы — HITACHI ZX450-3
Заводская схема «Поворот реактионлесс трубопроводы» для HITACHI ZX450-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4347874 | Клапан | 2 |
| 01 | J781080 | Болт с внутренним шестигранником | 16 |
| 03 | 4259665 | Шланг | 1 |
| 04 | 4351911 | Шланг | 1 |
| 05 | A852323 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852423 | Тройник | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4674545 | Выключатель | 1 |
| 10 | 4414207 | Реле | 1 |
| 11 | J460614 | Винт с шайбой | 1 |
| 13 | 8100850 | Кронштейн | 1 |
| 14 | J460616 | Винт с шайбой | 2 |
| 15 | 4055312 | Ленточный зажим | 9 |
| 17 | 4677072 | Информационная табличка | 1 |
| 18 | 4475518 | Информационная табличка | 1 |
| 20 | 4453084 | Резиновая втулка | 1 |
| 21 | 4121859 | Ленточный зажим | 2 |
| 25 | 4625244 | Жгут проводов | 1 |
| 27 | 2054782 | Жгут проводов | 1 |
| 28 | 4642970 | Жгут проводов | 1 |
| 30 | A852123 | Адаптер | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
