Подъём трубопроводы (пол)(2)<240> — HITACHI ZX450-3

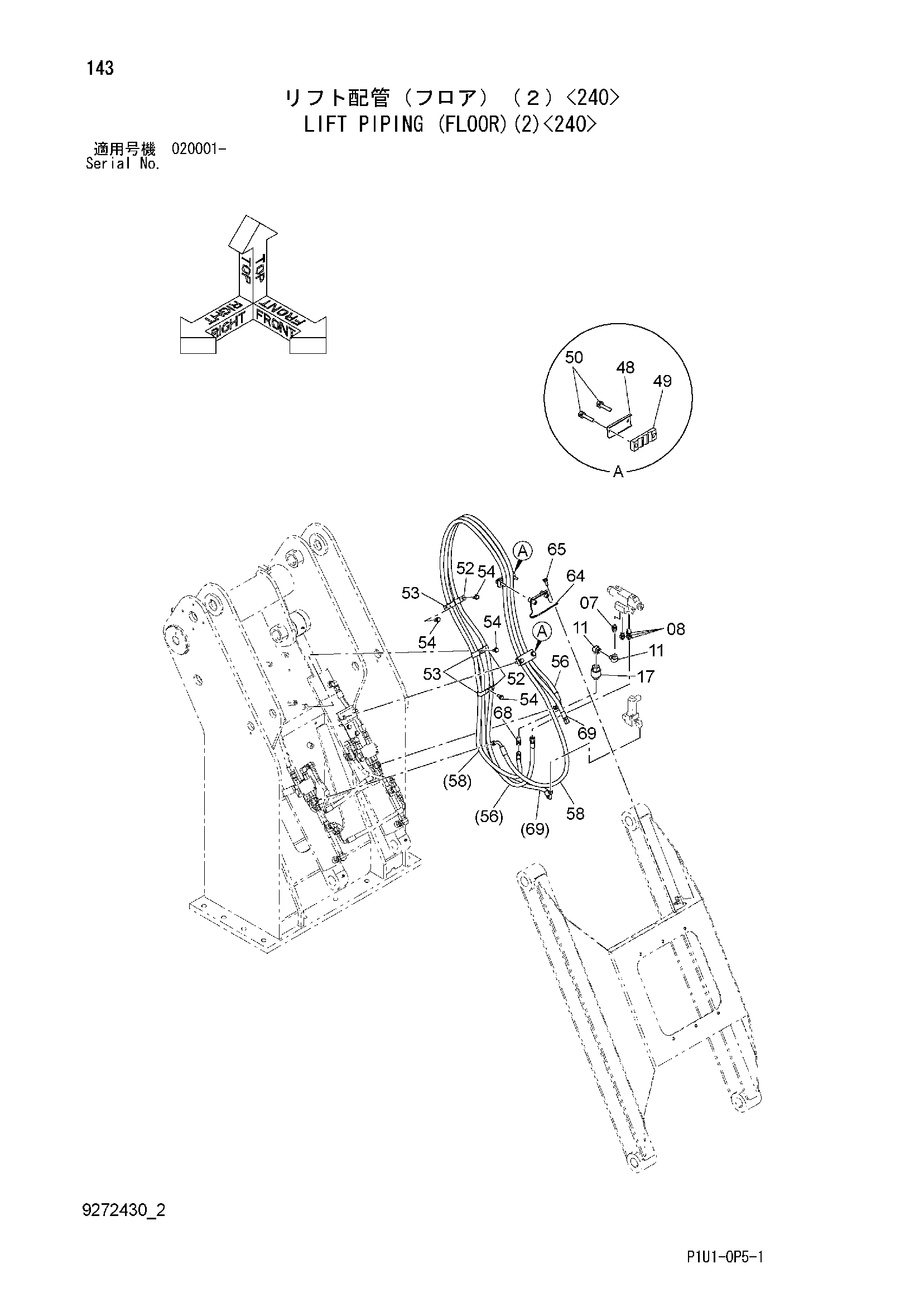

Заводская схема «Подъём трубопроводы (пол)(2)<240>» для HITACHI ZX450-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 4229648 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852133 | Адаптер | 3 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 94-0631 | Угловой штуцер | 2 |
| 17 | 4188602 | Клапан словретерн | 1 |
| 48 | 4667558 | Пластина | 2 |
| 49 | 4667557 | Резиновая прокладка | 2 |
| 50 | J271050 | Болт с шайбой | 4 |
| 50A | J901050 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 52 | 4190273 | Зажим | 3 |
| 53 | 4190282 | Зажим | 3 |
| 54 | J271025 | Болт с шайбой | 4 |
| 54A | J901025 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 56 | 4315362 | Шланг (3200) | 1 |
| 58 | 4315290 | Шланг (4000) | 1 |
| 64 | 8108883 | Кронштейн | 1 |
| 65 | J271025 | Болт с шайбой | 2 |
| 65A | J901025 | Болт | 1 |
| 65B | J222010 | Шайба | 1 |
| 68 | 4154657 | Угловой штуцер | 1 |
| 69 | 4677507 | Шланг EM(3300) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
