4 Ходовой многофункциональный рычаг — HITACHI ZX450-3

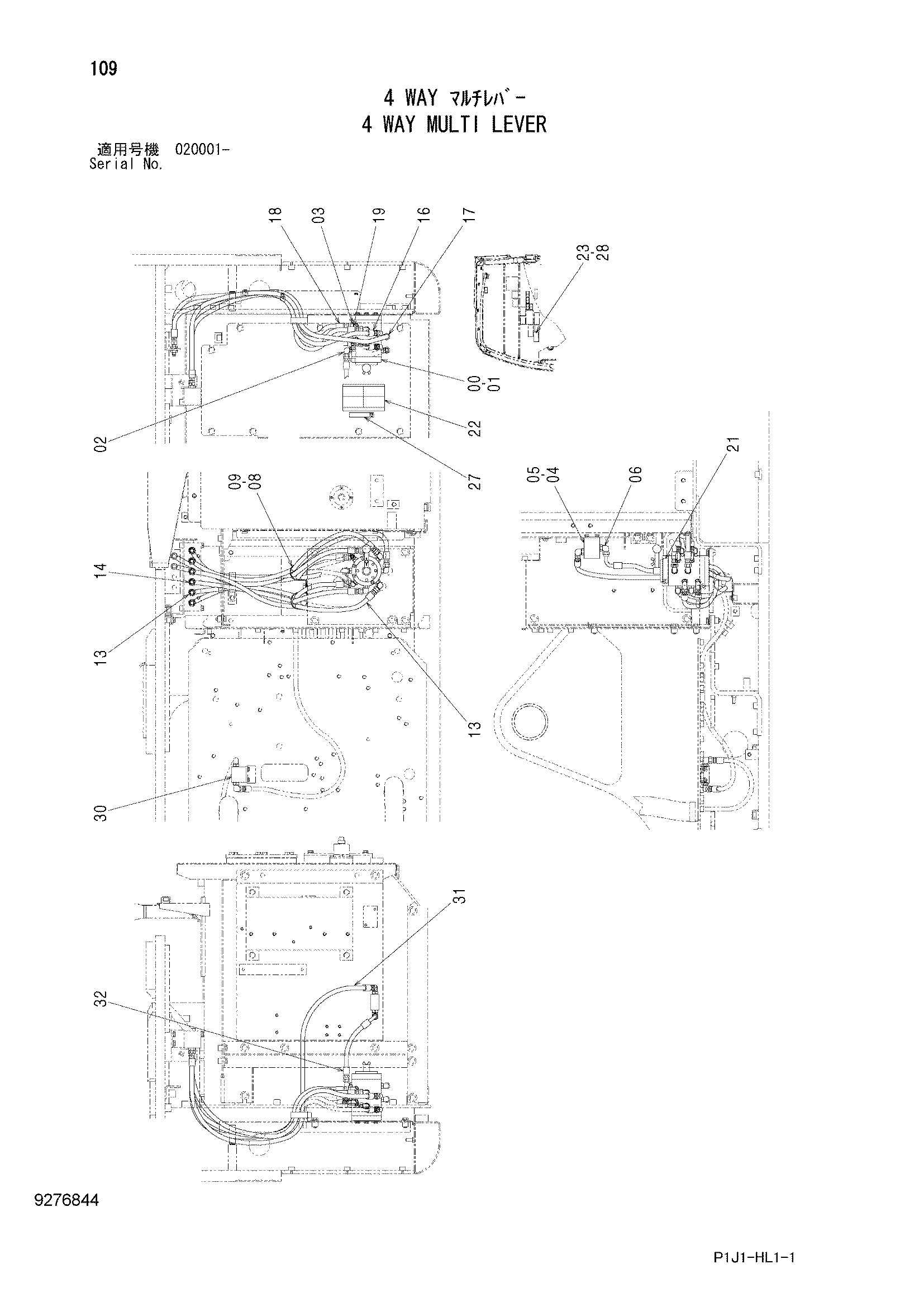

Заводская схема «4 Ходовой многофункциональный рычаг» для HITACHI ZX450-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4447276 | Клапан селектор | 1 |
| 01 | J260816 | Болт с шайбой | 4 |
| 01A | J900816 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | A852323 | Угловой штуцер | 12 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852223 | Угловой штуцер | 4 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4642264 | Клапан регулировочный | 1 |
| 05 | J260820 | Болт с шайбой | 2 |
| 05A | J900820 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 06 | A852333 | Угловой штуцер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4193816 | Зажим | 2 |
| 09 | J271025 | Болт с шайбой | 1 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 13 | 4669566 | Шланг | 1 |
| 14 | 4669567 | Шланг | 1 |
| 15 | 4669568 | Шланг | 1 |
| 16 | 4665967 | Шланг | 1 |
| 17 | 4665966 | Шланг | 1 |
| 18 | 4665968 | Шланг | 1 |
| 19 | 4665969 | Шланг | 1 |
| 21 | 4372969 | Информационная табличка | 1 |
| 22 | 3059267 | Информационная табличка | 1 |
| 23 | 4288249 | Пластина (к-тйпе) | 1 |
| 23 | 4288250 | Пластина (х-тйпе) | 1 |
| 23 | 4288251 | Пластина (м-тйпе) | 1 |
| 23 | 4288252 | Пластина (й-тйпе) | 1 |
| 27 | 4372968 | Информационная табличка | 1 |
| 28 | 4260602 | Корпус | 1 |
| 30 | 4666038 | Блок | 1 |
| 31 | 4453083 | Шланг | 1 |
| 32 | 4672168 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
