Гидролинии рабочего оборудования (3.0m вставка стрела) — HITACHI ZX450-3

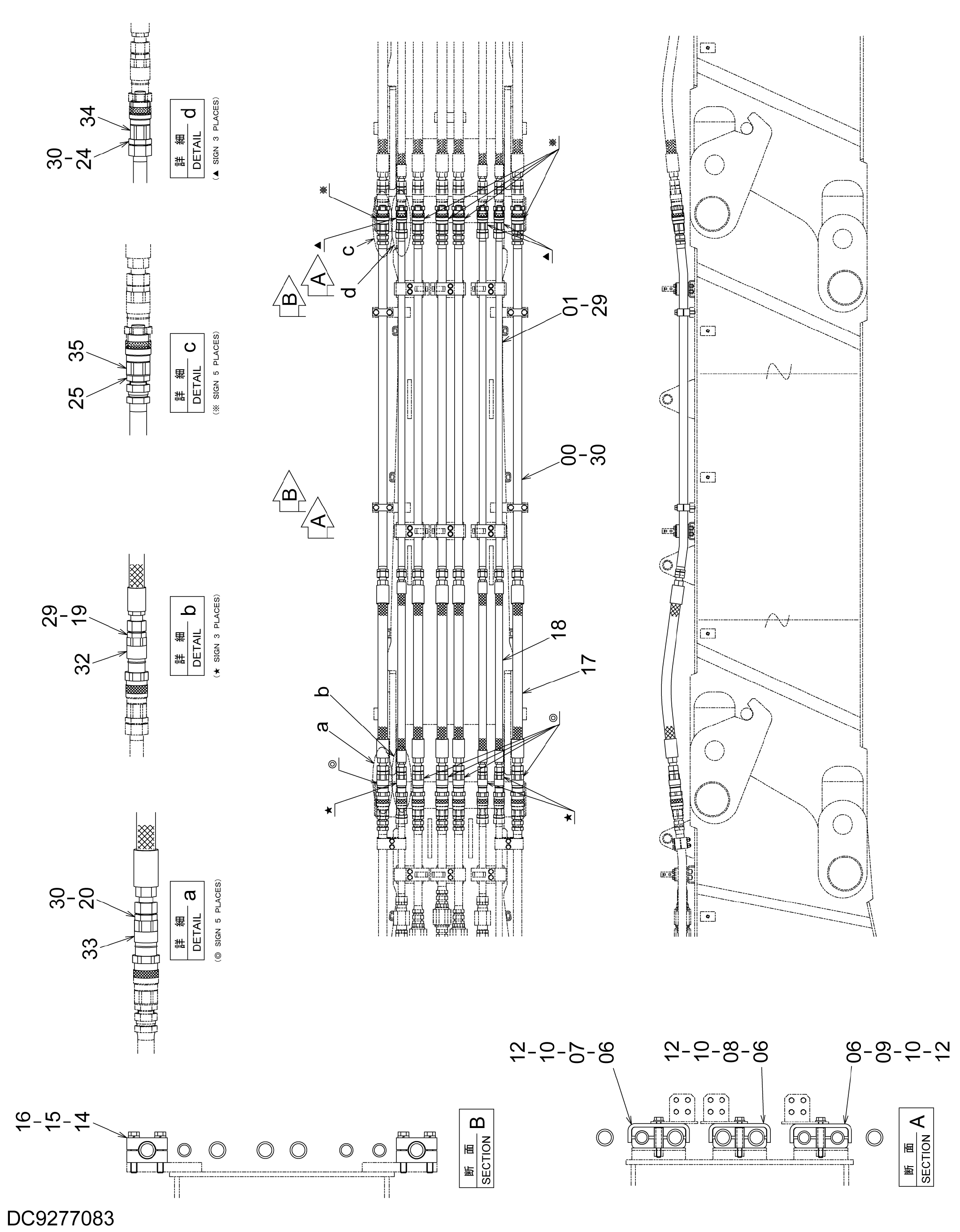

Заводская схема «Гидролинии рабочего оборудования (3.0m вставка стрела)» для HITACHI ZX450-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9767556 | Трубка | 5 |
| 01 | 9767557 | Трубка | 3 |
| 06 | 4304481 | Хомут трубки | 6 |
| 07 | 4304482 | Кланп | 4 |
| 08 | 4337125 | Хомут | 4 |
| 09 | 4669111 | Хомут | 4 |
| 10 | 4304539 | Проставка | 12 |
| 12 | J271295 | Болт с шайбой | 12 |
| 12A | J901295 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | 4610222 | Хомут трубки | 8 |
| 15 | J901695 | Болт | 8 |
| 16 | A590916 | Пружинная шайба | 8 |
| 17 | 4648034 | Шланг | 5 |
| 18 | 4648033 | Шланг | 3 |
| 19 | 4189535 | Адаптер | 3 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | 4316041 | Адаптер | 5 |
| 20A | 970860 | Уплотнительное кольцо | 1 |
| 24 | 4207425 | Адаптер | 3 |
| 24A | 4506429 | Уплотнительное кольцо | 1 |
| 25 | 4042035 | Адаптер | 5 |
| 25A | 970860 | Уплотнительное кольцо | 1 |
| 29 | 4187328 | Уплотнительное кольцо | 6 |
| 30 | 4187329 | Уплотнительное кольцо | 13 |
| 32 | 4665538 | Самоуплотняющееся соединение | 3 |
| 32A | 4715747 | Колпачок | 1 |
| 33 | 4665540 | Самоуплотняющееся соединение | 5 |
| 34 | 4665539 | Самоуплотняющееся соединение | 3 |
| 34A | 4707790 | Уплотнительное кольцо | 1 |
| 34B | 4715748 | Колпачок | 1 |
| 35 | 4665541 | Самоуплотняющееся соединение | 5 |
| 35A | 4707791 | Уплотнительное кольцо | 1 |
| 35B | 4719675 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
