Ковш 0.8m3 (JIS 94) — HITACHI ZX450-3

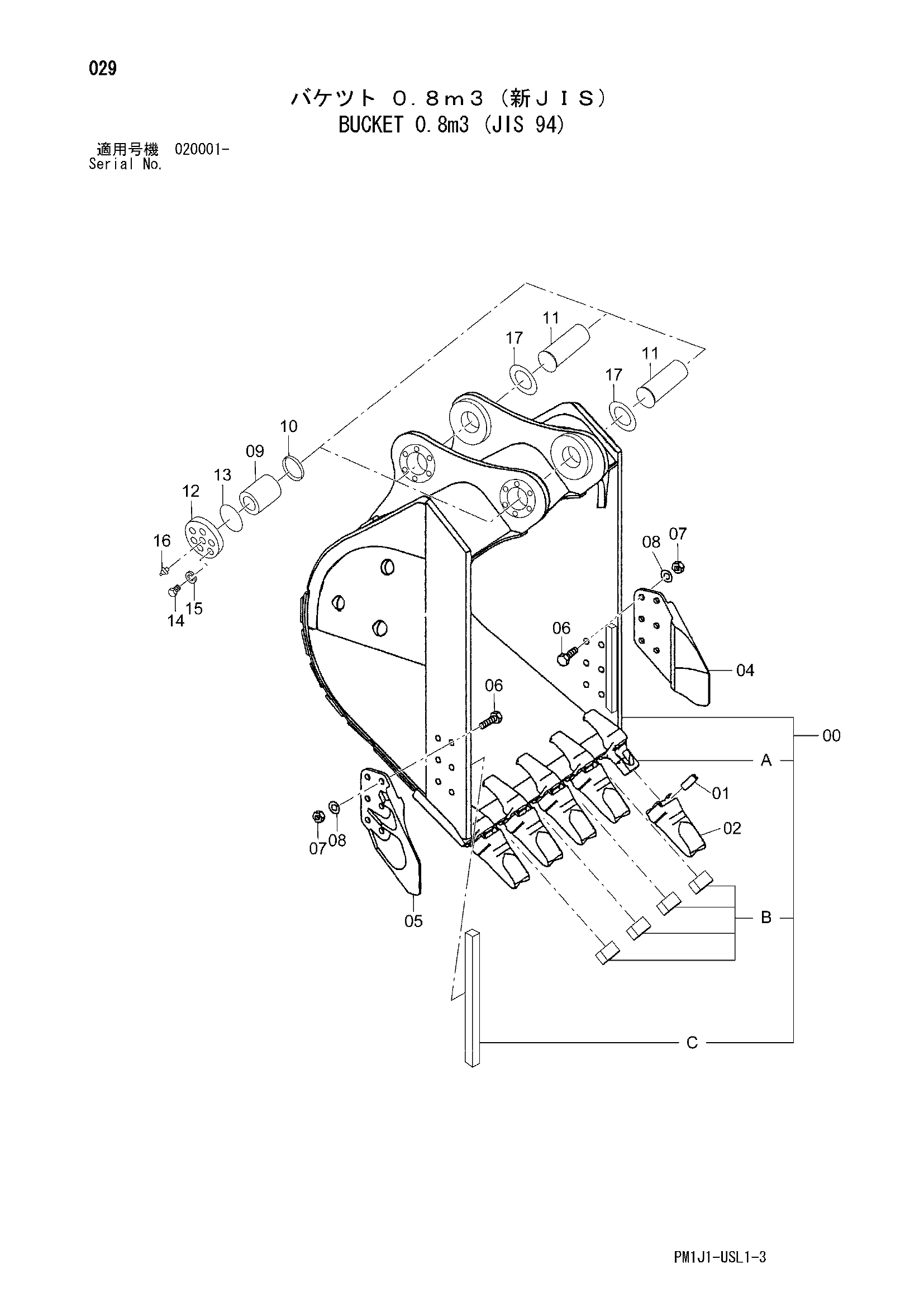

Заводская схема «Ковш 0.8m3 (JIS 94)» для HITACHI ZX450-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 4383046 | Адаптер зуба | 5 |
| 00B | 4247888 | Штанга | 1 |
| 00C | 4200003 | Штанга | 2 |
| 01 | 4383069 | Палец | 5 |
| 02 | 4383048 | Коронка зуба | 5 |
| 04 | 2014503 | Боковой резец | 1 |
| 05 | 2014504 | Боковой резец | 1 |
| 06 | 4031234 | Болт | 12 |
| 07 | J953022 | Гайка | 12 |
| 08 | A590922 | Пружинная шайба | 12 |
| 09 | 4480230 | Втулка | 4 |
| 10 | 4251751 | Пылезащитное уплотнение | 4 |
| 11 | 3096635 | Палец | 2 |
| 12 | 3096636 | Крышка | 4 |
| 13 | 4154331 | Уплотнительное кольцо | 4 |
| 14 | J921225 | Болт | 24 |
| 15 | A590912 | Пружинная шайба | 24 |
| 16 | J75481 | Пресс-маслёнка | 4 |
| 17 | 4450012 | Упорная пластина 1.6mm | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
