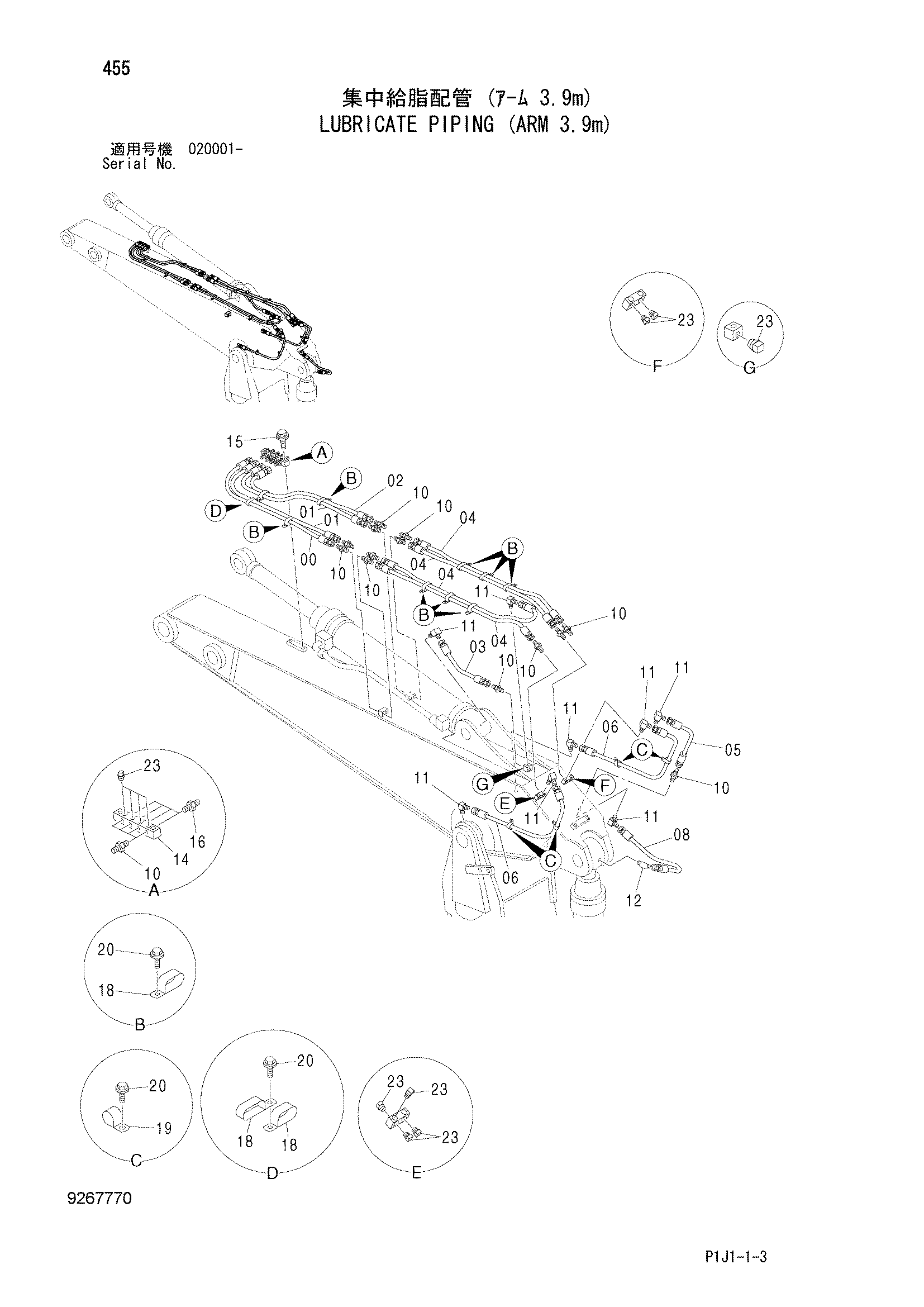

Трубопроводы системы смазки (рукоять 3.9m) — HITACHI ZX450-3
Заводская схема «Трубопроводы системы смазки (рукоять 3.9m)» для HITACHI ZX450-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4298763 | Нейлоновый шланг | 1 |
| 01 | 4223550 | Нейлоновый шланг | 2 |
| 02 | 4449548 | Пластиковый шланг | 1 |
| 03 | 4251909 | Нейлоновый шланг | 1 |
| 04 | 4453706 | Нейлоновый шланг | 4 |
| 05 | 4251960 | Нейлоновый шланг | 1 |
| 06 | 4221265 | Нейлоновый шланг | 2 |
| 08 | 4269797 | Шланг | 1 |
| 10 | 4154651 | Адаптер | 17 |
| 11 | 4154656 | Угловой штуцер | 8 |
| 12 | 4154655 | Угловой штуцер | 1 |
| 14 | 4646047 | Блок | 1 |
| 15 | J271050 | Болт с шайбой | 2 |
| 15A | J901050 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | J75482 | Пресс-маслёнка | 4 |
| 18 | 4192018 | Зажим | 10 |
| 19 | 4190261 | Зажим | 4 |
| 20 | J271025 | Болт с шайбой | 13 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 23 | 94-2022 | Пробка | 11 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
