Крышка LL <200> — HITACHI ZX450-3

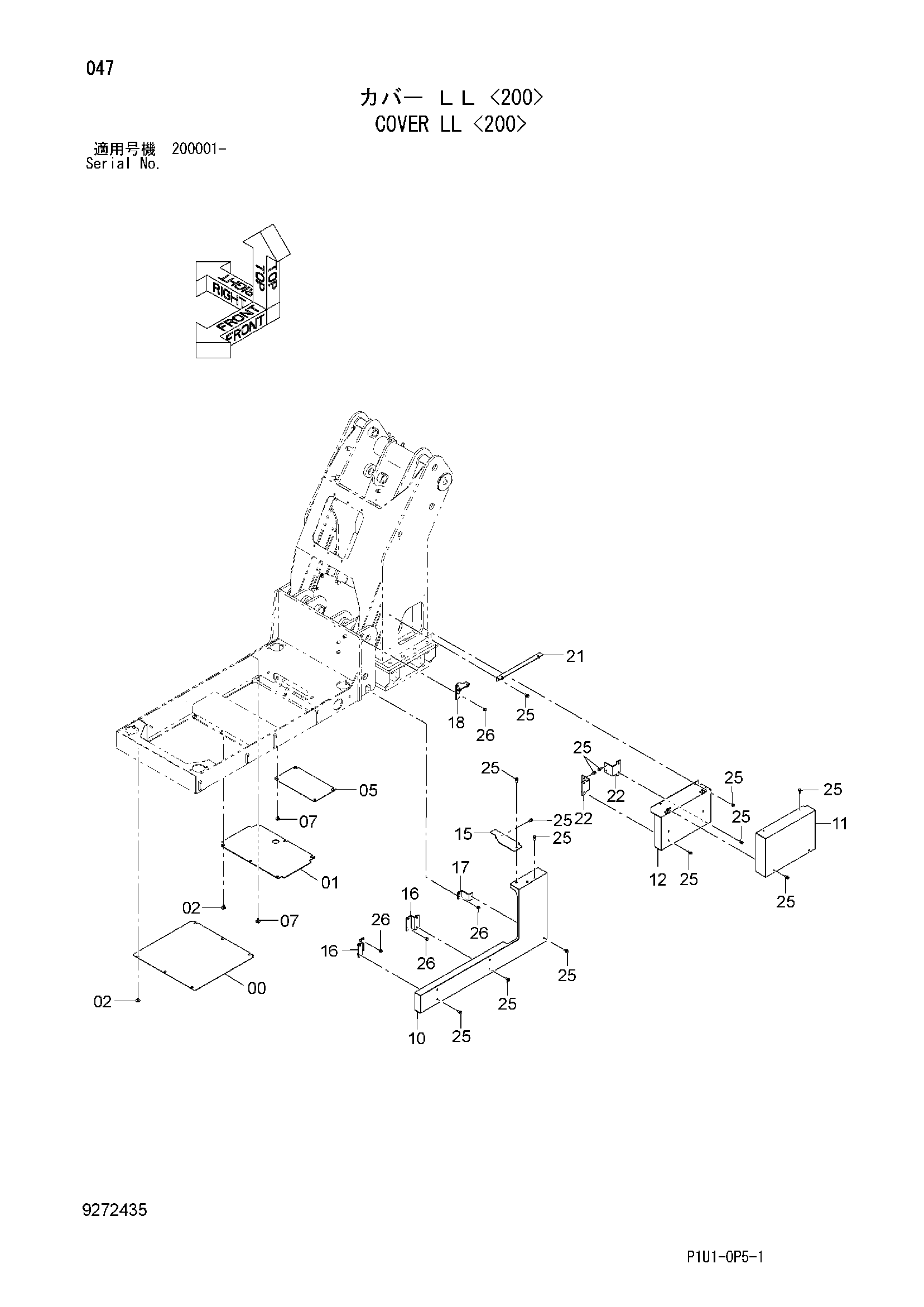

Заводская схема «Крышка LL <200>» для HITACHI ZX450-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3109403 | Крышка | 1 |
| 01 | 3109405 | Крышка | 1 |
| 02 | J281030 | Болт с шайбой | 9 |
| 02A | J901030 | Болт | 1 |
| 02B | 4486055 | Шайба | 1 |
| 05 | 4663555 | Крышка | 1 |
| 07 | J281040 | Болт с шайбой | 7 |
| 07A | J901040 | Болт | 1 |
| 07B | 4486055 | Шайба | 1 |
| 10 | 6025379 | Крышка | 1 |
| 11 | 7052688 | Крышка | 1 |
| 12 | 7052687 | Крышка | 1 |
| 15 | 4666962 | Крышка | 1 |
| 16 | 9767664 | Кронштейн | 2 |
| 17 | 9767663 | Кронштейн | 1 |
| 18 | 8108748 | Кронштейн | 1 |
| 21 | 8108747 | Кронштейн | 1 |
| 22 | 9767530 | Кронштейн | 2 |
| 25 | J271030 | Болт с шайбой | 25 |
| 25A | J901030 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | J271020 | Болт с шайбой | 8 |
| 26A | J901020 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
