2 Насос конфлуенке трубопроводы — HITACHI ZX450-3

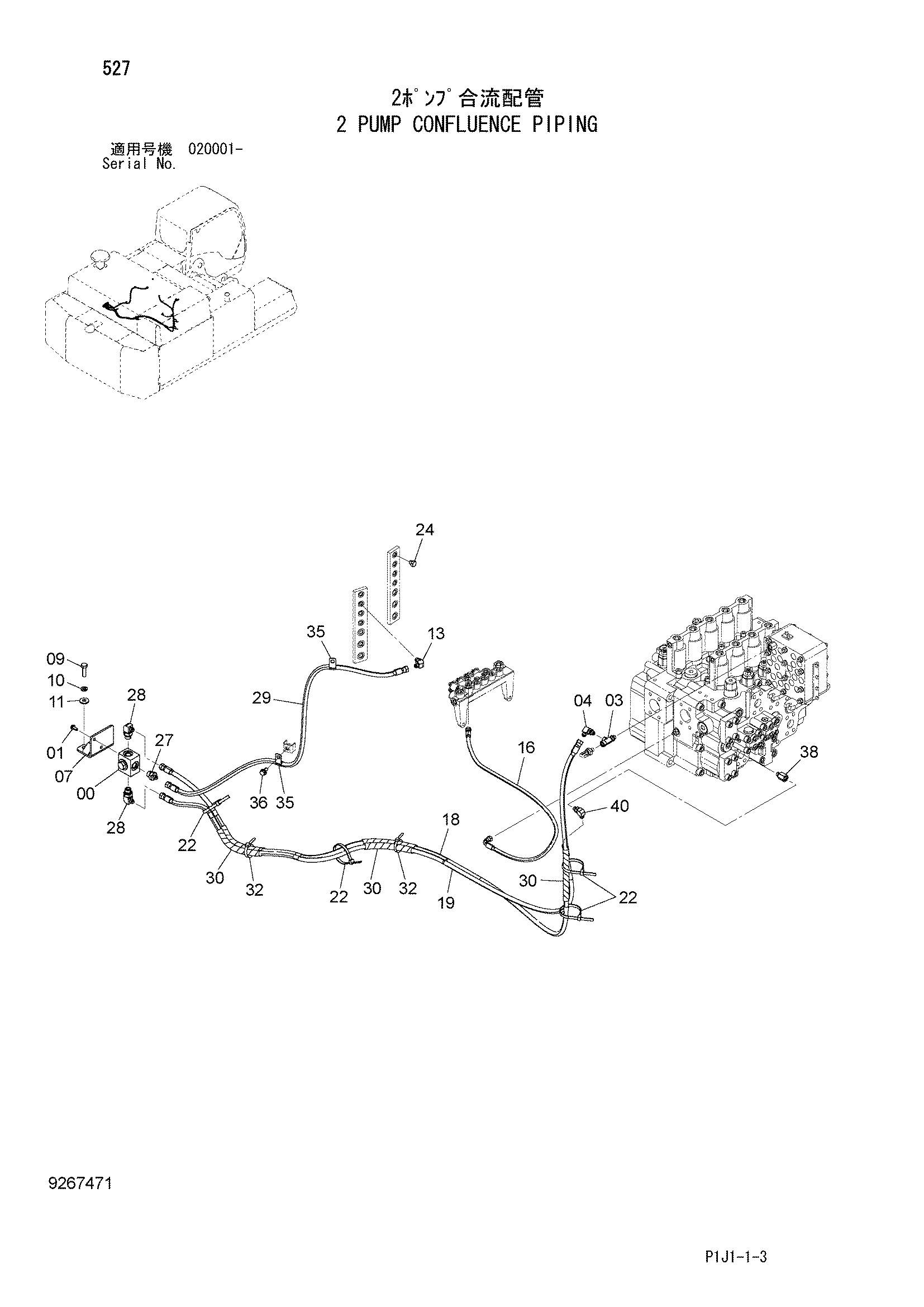

Заводская схема «2 Насос конфлуенке трубопроводы» для HITACHI ZX450-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4289225 | Клапан селектор | 1 |
| 01 | J260820 | Болт с шайбой | 2 |
| 01A | J900820 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 03 | 4454002 | Тройник | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852323 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 8100878 | Кронштейн | 1 |
| 09 | J901240 | Болт | 2 |
| 10 | A590912 | Пружинная шайба | 2 |
| 11 | 449490 | Плоская шайба | 2 |
| 13 | A852323 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4427781 | Шланг | 1 |
| 18 | 9268883 | Шланг в сборе | 1 |
| 18A | 4475912 | Шланг | 1 |
| 18B | 4327315 | Защитный кожух | 5 |
| 19 | 9268882 | Шланг в сборе | 1 |
| 19A | 4461271 | Шланг | 1 |
| 19B | 4327315 | Защитный кожух | 4 |
| 22 | 4121859 | Ленточный зажим | 10 |
| 24 | A885002 | Пробка | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A852143 | Адаптер | 1 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | A852343 | Угловой штуцер | 2 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4478282 | Шланг | 1 |
| 30 | 4327293 | Защитный кожух | 5 |
| 32 | 4055312 | Ленточный зажим | 8 |
| 35 | 4190275 | Зажим | 2 |
| 36 | J271025 | Болт с шайбой | 1 |
| 36A | J901025 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 38 | 4202564 | Адаптер | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 40 | A852323 | Угловой штуцер | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
