Стрела нижний трубопроводы — HITACHI ZX450-3

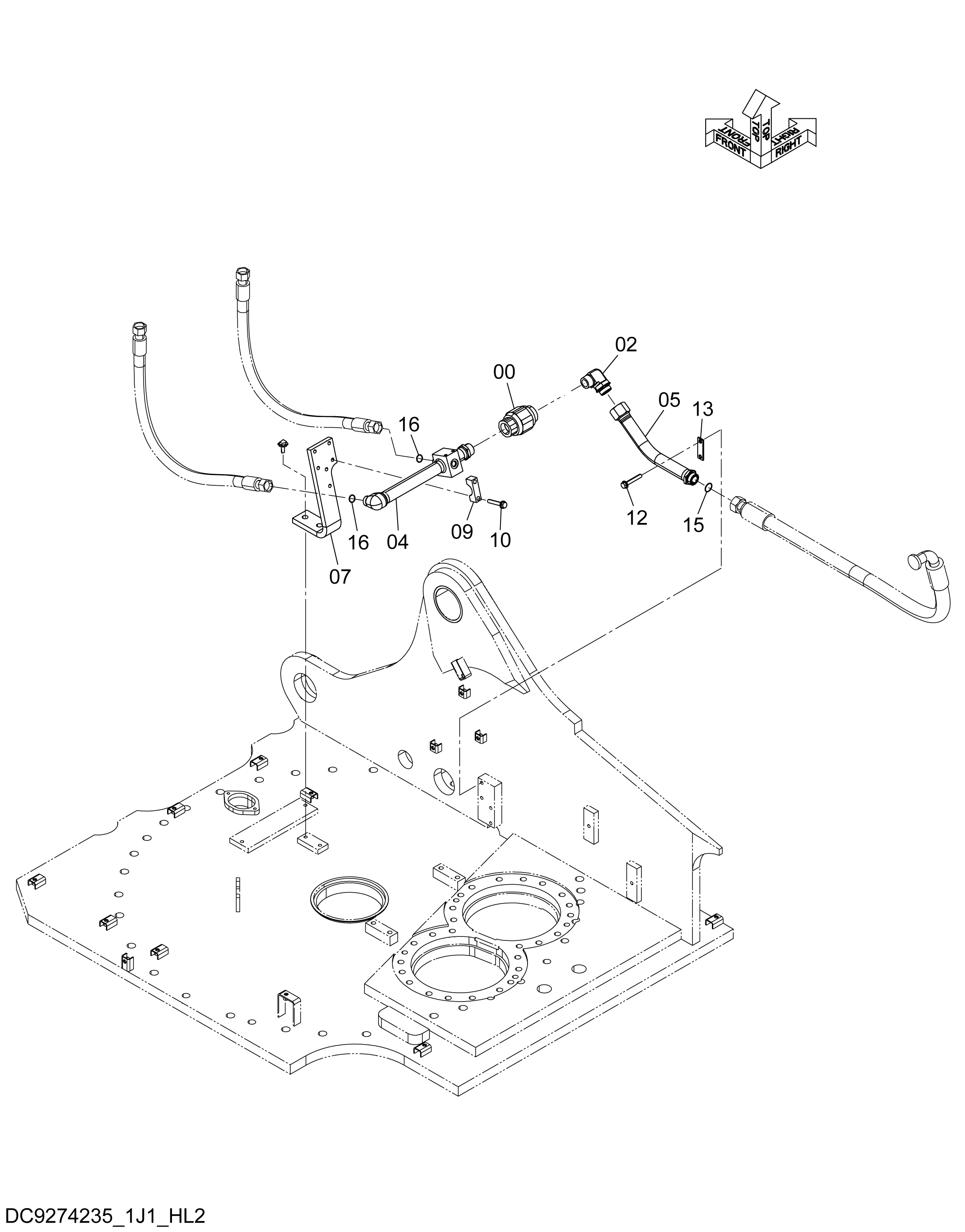

Заводская схема «Стрела нижний трубопроводы» для HITACHI ZX450-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4241767 | Клапан словретур | 1 |
| 02 | 4266144 | Угловой штуцер | 1 |
| 02A | 4506428 | Уплотнительное кольцо | 1 |
| 04 | 8108306 | Трубка | 1 |
| 05 | 8108307 | Трубка | 1 |
| 07 | 3109730 | Кронштейн | 1 |
| 09 | 4334364 | Хомут трубки | 1 |
| 10 | J271275 | Болт с шайбой | 2 |
| 10A | J901275 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | J271280 | Болт с шайбой | 2 |
| 12A | J901280 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | 4666321 | Пластина | 1 |
| 15 | 4187329 | Уплотнительное кольцо | 1 |
| 16 | 4187328 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
