Облицовка (4) — HITACHI ZX450-3

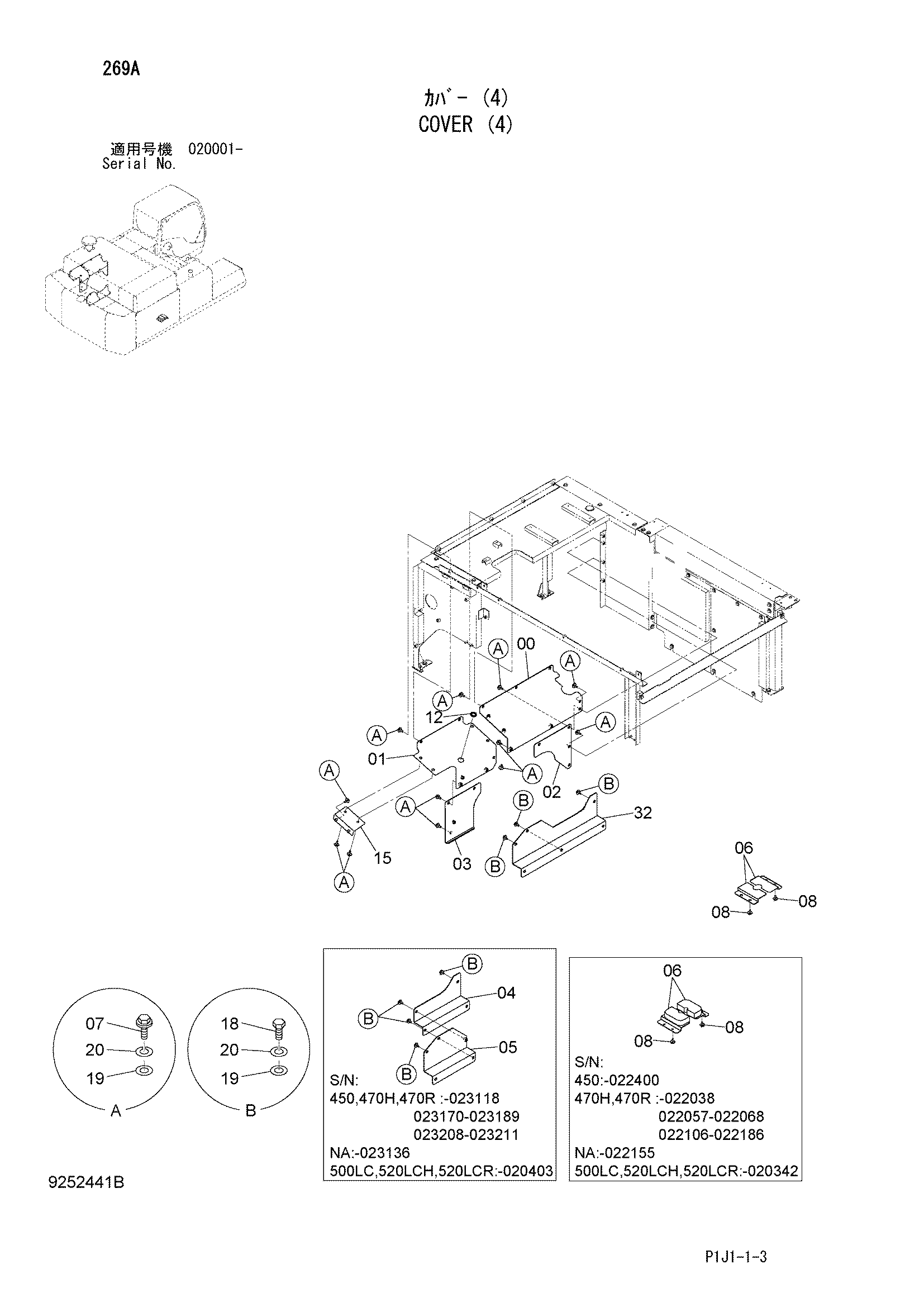

Заводская схема «Облицовка (4)» для HITACHI ZX450-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7048699 | Крышка | 1 |
| 01 | 7048700 замена: 7053338 | Крышка | 1 |
| 01 | 7053338 | Крышка | 1 |
| 02 | 8104430 | Крышка | 1 |
| 03 | 8101177 | Крышка | 1 |
| 04 | 3105167 | Крышка | 1 |
| 05 | 8101176 | Крышка | 1 |
| 06 | 8101129 замена: 4696008 | Крышка | 2 |
| 06 | 4696008 | Крышка | 2 |
| 07 | J281230 замена: J901230 | Болт с шайбой | 20 |
| 07A | J901230 | Болт | 1 |
| 07B | 4249324 | Шайба | 1 |
| 07 | J901230 | Болт | 20 |
| 08 | J281225 | Болт с шайбой | 11 |
| 08 | J281225 | Болт с шайбой | 4 |
| 08A | J901225 | Болт | 1 |
| 08B | 4249324 | Шайба | 1 |
| 12 | 4211059 | Резиновая втулка | 1 |
| 15 | 9768294 | Кронштейн | 1 |
| 18 | J901225 | Болт | 7 |
| 18 | J901225 | Болт | 6 |
| 19 | 4249324 | Шайба | 27 |
| 19 | 4249324 | Шайба | 26 |
| 20 | A590912 | Пружинная шайба | 27 |
| 20 | A590912 | Пружинная шайба | 26 |
| 32 | 3122601 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
