Подъём трубопроводы (основной) — HITACHI ZX450-3

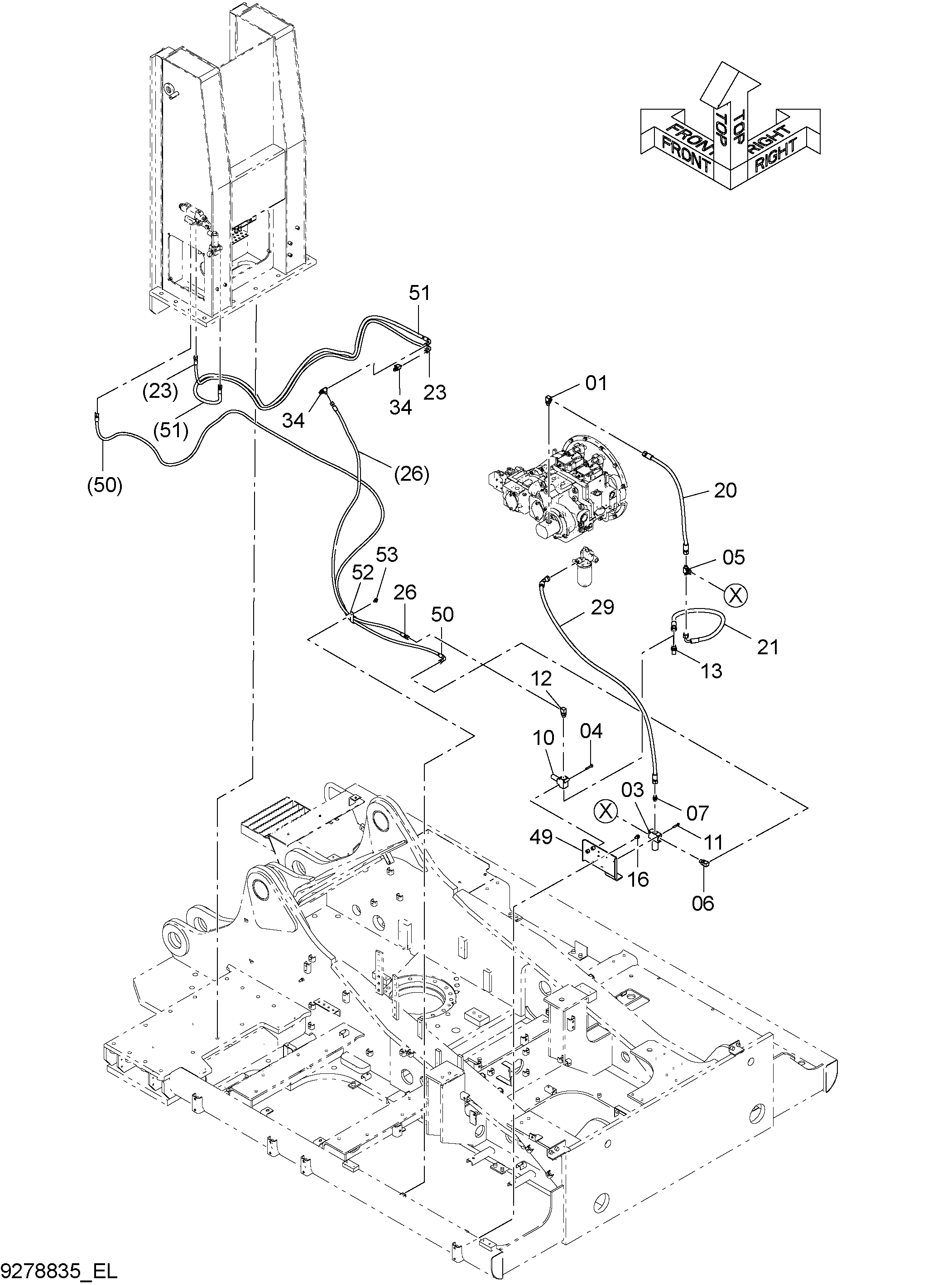

Заводская схема «Подъём трубопроводы (основной)» для HITACHI ZX450-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852344 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4666523 | Клапан | 1 |
| 04 | J260855 | Болт с шайбой | 2 |
| 04A | J900855 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 05 | A852544 | Тройник | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A852343 | Угловой штуцер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | A852134 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4342051 | Предохранительный клапан | 1 |
| 11 | J260845 | Болт с шайбой | 2 |
| 11A | J900845 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 12 | A852343 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | A852344 | Угловой штуцер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | J271025 | Болт с шайбой | 4 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 20 | 4305261 | Шланг | 1 |
| 21 | 4401388 | Шланг | 1 |
| 23 | 4668691 | Шланг | 1 |
| 26 | 4478034 | Шланг | 1 |
| 29 | 4469211 | Шланг | 1 |
| 34 | A852433 | Тройник | 2 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 49 | 8110936 | Кронштейн | 1 |
| 50 | 4486686 | Шланг | 1 |
| 51 | 4312653 | Шланг | 1 |
| 52 | 4190266 | Зажим | 1 |
| 53 | J271025 | Болт с шайбой | 1 |
| 53A | J901025 | Болт | 1 |
| 53B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
