Трансмиссия (поворот) — HITACHI ZX450-3

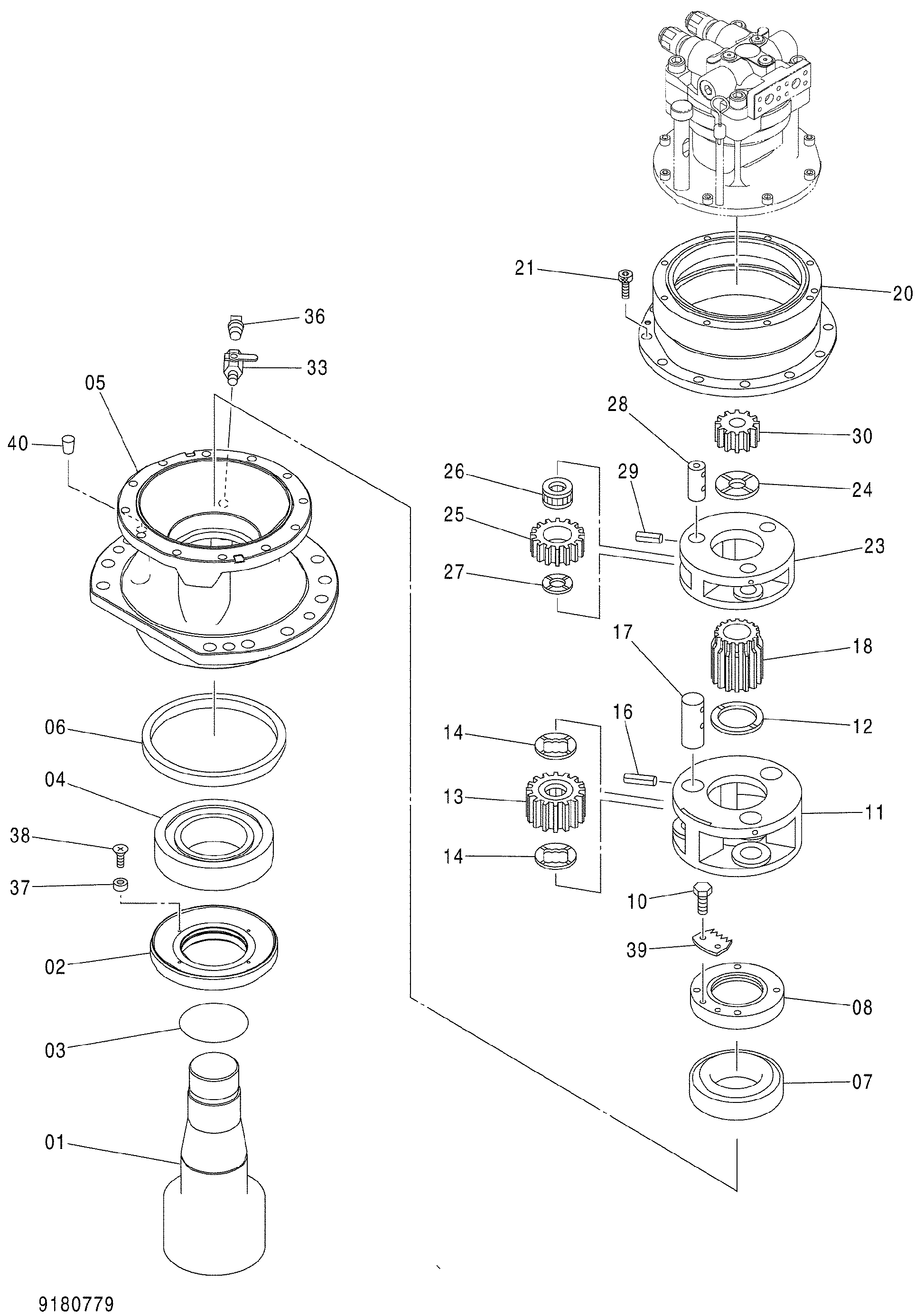

Заводская схема «Трансмиссия (поворот)» для HITACHI ZX450-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9180779 | Трансмиссия (поворот) | 1 | |
| 01 | 2043694 | Вал проп. | 1 |
| 02 | 3085412 | Втулка | 1 |
| 03 | A811120 | Уплотнительное кольцо | 1 |
| 04 | 4402481 | Роликовый подшипник | 1 |
| 05 | 1026994 | Корпус | 1 |
| 06 | 4422691 | Масляное уплотнение | 1 |
| 06 | 4604376 | Масляное уплотнение | 1 |
| 07 | 4402637 замена: 4667150 | Роликовый подшипник | 1 |
| 07 | 4667150 | Роликовый подшипник | 1 |
| 08 | 3086064 | Гайка | 1 |
| 10 | J901016 | Болт | 2 |
| 11 | 1026662 | Водило | 1 |
| 12 | 4187590 | Упорная пластина | 1 |
| 13 | 9750364 | Планетарная шестерня | 3 |
| 14 | 4336929 | Упорная пластина | 6 |
| 16 | 4027427 | Пружинный штифт | 3 |
| 17 | 4488904 | Палец | 3 |
| 18 | 3080912 | Солнечная шестерня | 1 |
| 20 | 1025957 | Коронная шестерня | 1 |
| 21 | M341645 | Болт с внутренним шестигранником | 12 |
| 23 | 1025912 | Водило | 1 |
| 24 | 4403371 | Упорная пластина | 1 |
| 25 | 3082517 | Планетарная шестерня | 3 |
| 26 | 4404506 | Игольчатый подшипник | 3 |
| 27 | 4403082 | Упорная пластина | 3 |
| 28 | 4336923 | Палец | 3 |
| 29 | 4051262 | Пружинный штифт | 3 |
| 30 | 3084056 | Солнечная шестерня | 1 |
| 33 | 4194712 | Кран | 1 |
| 36 | 94-2024 | Пробка | 1 |
| 37 | 4422479 | Магнит | 4 |
| 38 | M470513 | Винт | 4 |
| 39 | 4474191 | Стопорная пластина | 1 |
| 40 | 431578 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
