Стрела трубопроводы — HITACHI ZX450-3

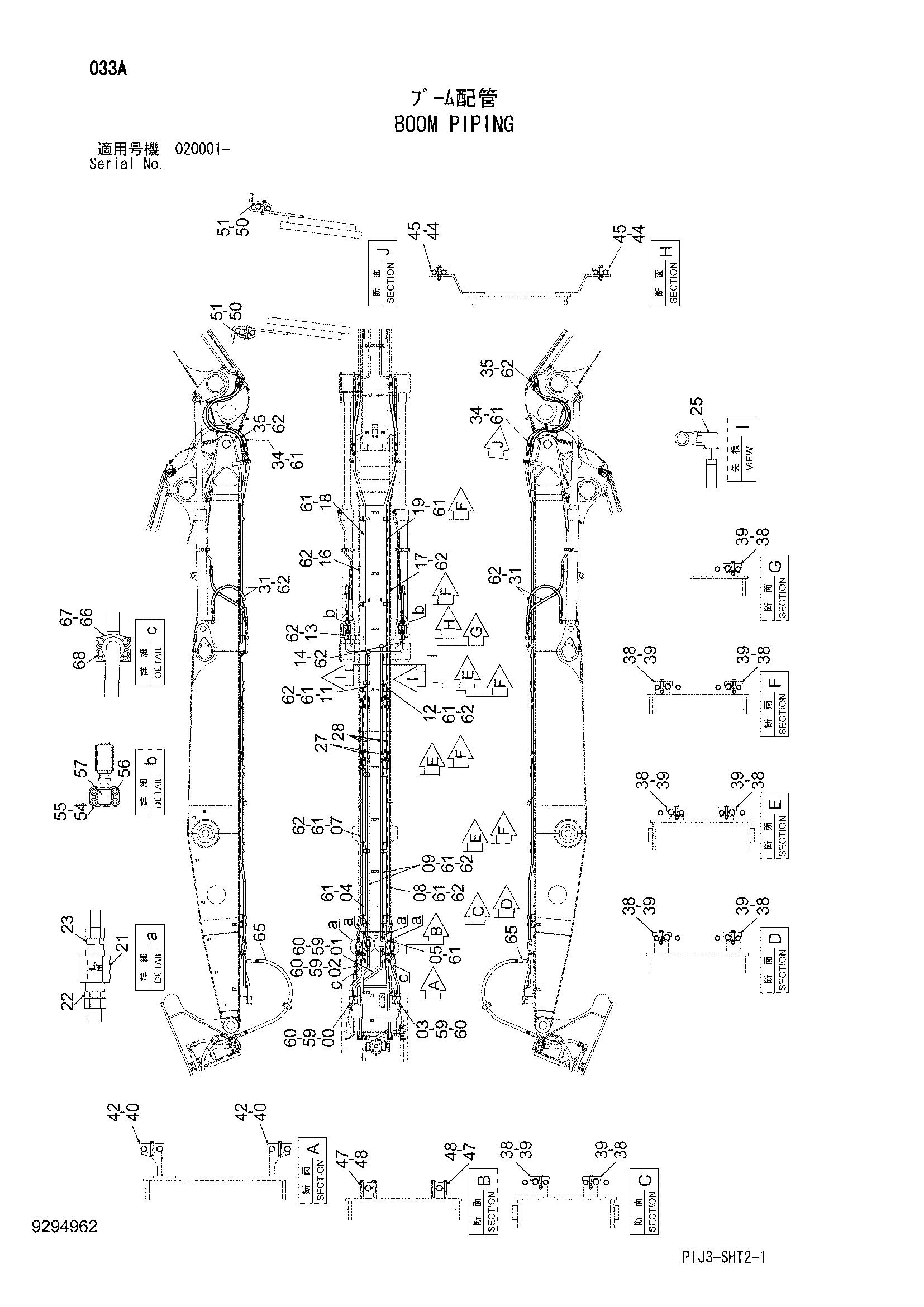

Заводская схема «Стрела трубопроводы» для HITACHI ZX450-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8114668 | Трубка | 1 |
| 01 | 8114669 | Трубка | 1 |
| 02 | 8114706 | Трубка | 1 |
| 03 | 8114670 | Трубка | 1 |
| 04 | 8114672 | Трубка | 1 |
| 05 | 8114675 | Трубка | 1 |
| 07 | 8114671 | Трубка | 1 |
| 08 | 8114964 | Трубка | 1 |
| 09 | 8114673 | Трубка | 2 |
| 11 | 9769943 | Трубка | 1 |
| 12 | 9769944 | Трубка | 1 |
| 13 | 9769945 | Трубка | 1 |
| 14 | 9769946 | Трубка | 1 |
| 16 | 8114726 | Трубка | 1 |
| 17 | 8114734 | Трубка | 1 |
| 18 | 8114727 | Трубка | 1 |
| 19 | 8114733 | Трубка | 1 |
| 21 | 9075046 | Клапан замедленного возврата | 4 |
| 22 | A853180 | Адаптер | 4 |
| 22A | 4506429 | Уплотнительное кольцо | 1 |
| 23 | A853188 | Адаптер | 4 |
| 23A | 4506429 | Уплотнительное кольцо | 1 |
| 25 | A853368 | Угловой штуцер | 2 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 27 | 4286851 | Шланг | 2 |
| 28 | 4250079 | Шланг | 4 |
| 31 | 4460925 | Шланг | 4 |
| 34 | 4400852 | Шланг | 2 |
| 35 | 4399862 | Шланг | 2 |
| 38 | 4612394 | Хомут трубки | 21 |
| 39 | J271270 | Болт с шайбой | 42 |
| 39A | J901270 | Болт | 1 |
| 39B | J222012 | Шайба | 1 |
| 40 | 4250763 | Хомут трубки | 2 |
| 42 | J271270 | Болт с шайбой | 4 |
| 42A | J901270 | Болт | 1 |
| 42B | J222012 | Шайба | 1 |
| 44 | 4612393 | Хомут трубки | 2 |
| 45 | J271270 | Болт с шайбой | 4 |
| 45A | J901270 | Болт | 1 |
| 45B | J222012 | Шайба | 1 |
| 47 | 4334363 | Хомут трубки | 4 |
| 48 | J271285 | Болт с шайбой | 4 |
| 48A | J901285 | Болт | 1 |
| 48B | J222012 | Шайба | 1 |
| 50 | 4153488 | Хомут трубки | 2 |
| 51 | J271270 | Болт с шайбой | 2 |
| 51A | J901270 | Болт | 1 |
| 51B | J222012 | Шайба | 1 |
| 54 | 3046126 | Фланец | 2 |
| 55 | A811035 | Уплотнительное кольцо | 2 |
| 56 | J781245 | Болт с внутренним шестигранником | 8 |
| 57 | A853386 | Угловой штуцер | 2 |
| 57A | 4506429 | Уплотнительное кольцо | 1 |
| 59 | 4187329 | Уплотнительное кольцо | 4 |
| 60 | 4508805 | Уплотнительное кольцо | 4 |
| 61 | 4187328 | Уплотнительное кольцо | 14 |
| 62 | 4187308 | Уплотнительное кольцо | 20 |
| 65 | 4344300 | Шланг | 2 |
| 66 | 4089703 | Разъёмный фланец | 4 |
| 67 | 4508805 | Уплотнительное кольцо | 4 |
| 68 | M341445 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
