Основные гидролинии — HITACHI ZX450-3

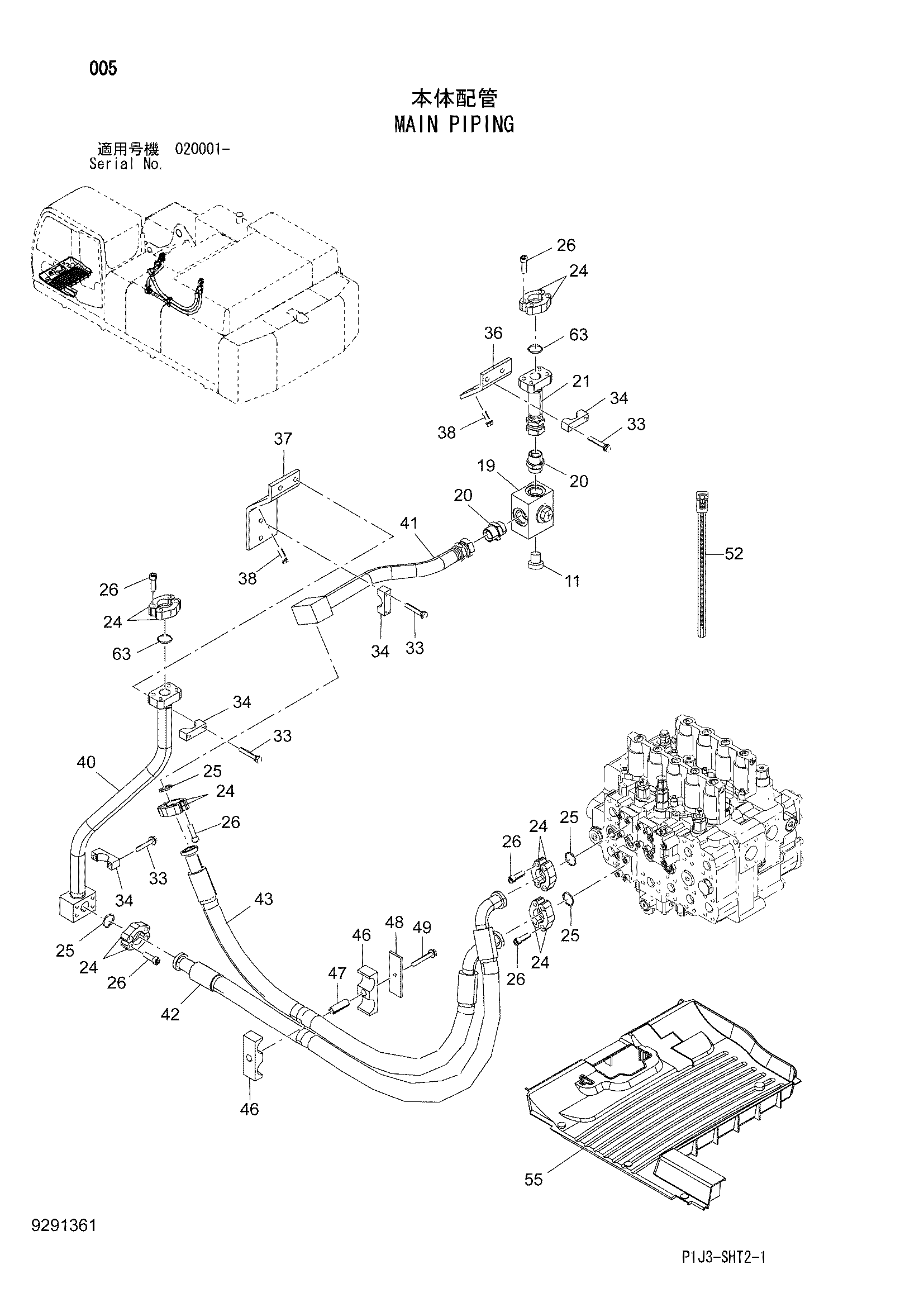

Заводская схема «Основные гидролинии» для HITACHI ZX450-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 11 | A885000 | Пробка | 1 |
| 11A | 970860 | Уплотнительное кольцо | 1 |
| 19 | 4409420 | Клапан селектор | 1 |
| 20 | 4042035 | Адаптер | 2 |
| 20A | 970860 | Уплотнительное кольцо | 1 |
| 21 | 9743785 | Трубка | 1 |
| 24 | 4089703 | Разъёмный фланец | 12 |
| 25 | 4508805 | Уплотнительное кольцо | 4 |
| 26 | M341445 | Болт с внутренним шестигранником | 24 |
| 33 | J271275 | Болт с шайбой | 8 |
| 33A | J901275 | Болт | 1 |
| 33B | J222012 | Шайба | 1 |
| 34 | 4334364 | Хомут трубки | 4 |
| 36 | 8106217 | Кронштейн | 1 |
| 37 | 8106149 | Кронштейн | 1 |
| 38 | J271240 | Болт с шайбой | 4 |
| 38A | J901240 | Болт | 1 |
| 38B | J222012 | Шайба | 1 |
| 40 | 8106674 | Трубка | 1 |
| 41 | 8106673 | Трубка | 1 |
| 42 | 4348070 | Шланг | 1 |
| 43 | 4354222 | Шланг | 1 |
| 46 | 4215878 | Хомут шланга | 2 |
| 47 | 4215879 | Проставка | 1 |
| 48 | 4215880 | Пластина | 1 |
| 49 | J271295 | Болт с шайбой | 1 |
| 49A | J901295 | Болт | 1 |
| 49B | J222012 | Шайба | 1 |
| 52 | 4055312 | Ленточный зажим | 5 |
| 55 | 4654418 | Коврик пола | 1 |
| 63 | 4508805 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
