Рычаг блокировки <330> — HITACHI ZX450-3

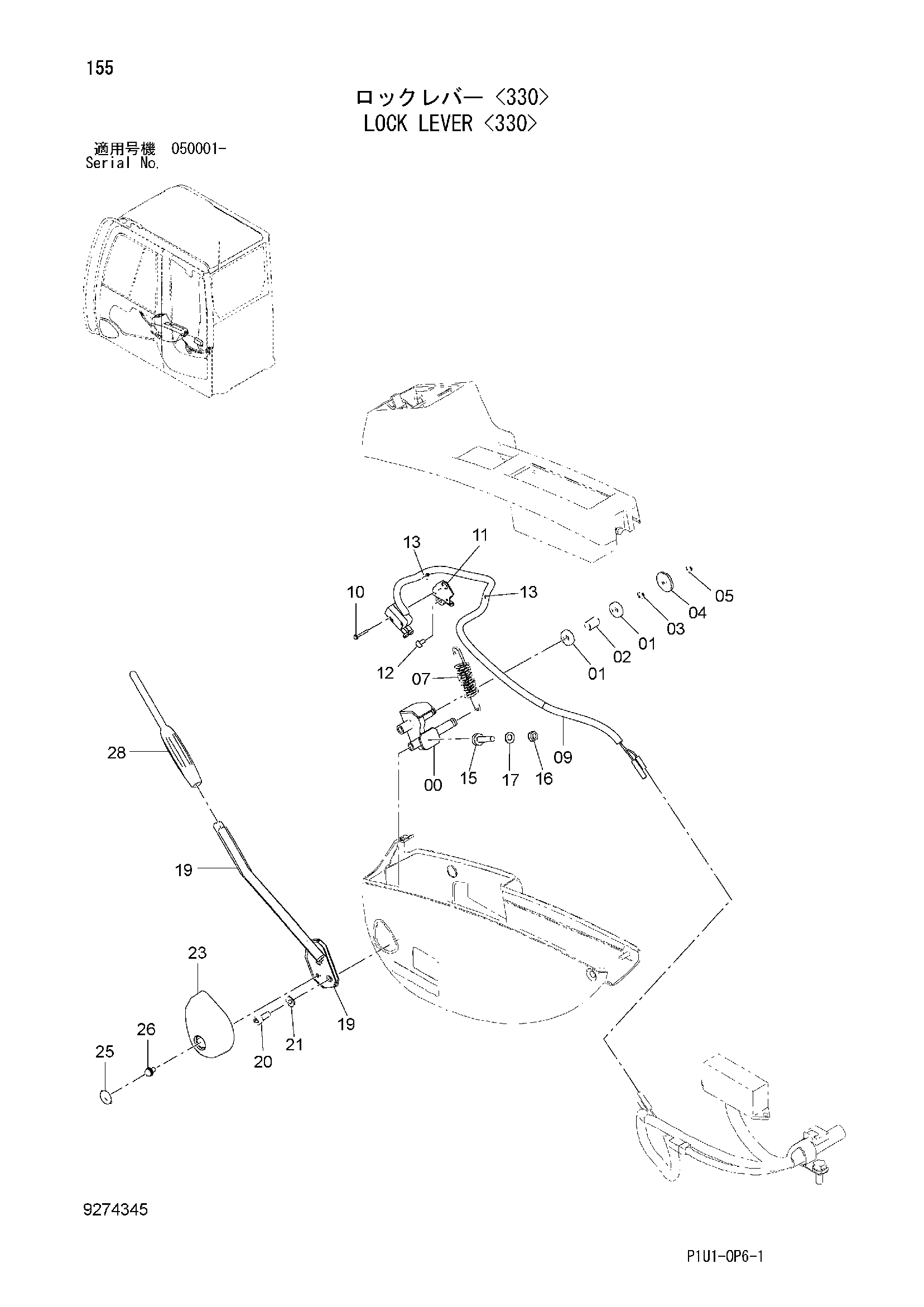

Заводская схема «Рычаг блокировки <330>» для HITACHI ZX450-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8101358 | Кронштейн | 1 |
| 01 | 4637175 | Шариковый подшипник | 2 |
| 02 | 4631103 | Проставка | 1 |
| 03 | 4454269 | Регулировочная шайба 0.5mm | 1 |
| 04 | 4371706 | Шайба | 1 |
| 05 | 991334 | Стопорное кольцо | 1 |
| 07 | 4636765 | Пружина | 1 |
| 09 | 4666555 | Выключатель | 1 |
| 10 | J460325 | Винт с шайбой | 2 |
| 11 | 4644696 | Кронштейн | 1 |
| 12 | J460614 | Винт с шайбой | 2 |
| 13 | 4300351 | Ленточный зажим | 2 |
| 15 | 4642575 | Ограничитель резиновый | 1 |
| 16 | J950008 | Гайка | 1 |
| 17 | A590108 | Плоская шайба | 1 |
| 19 | 8100579 | Рычаг блокировка | 1 |
| 20 | J780820 | Болт с внутренним шестигранником | 2 |
| 21 | A590108 | Плоская шайба | 2 |
| 23 | 4644191 | Крышка | 1 |
| 25 | 4644220 | Колпачок | 1 |
| 26 | J460612 | Винт с шайбой | 1 |
| 28 | 3109101 | Рукоятка блокировка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
