Гидроцилиндр ковша (в-випер уплотнение) — HITACHI ZX450-3

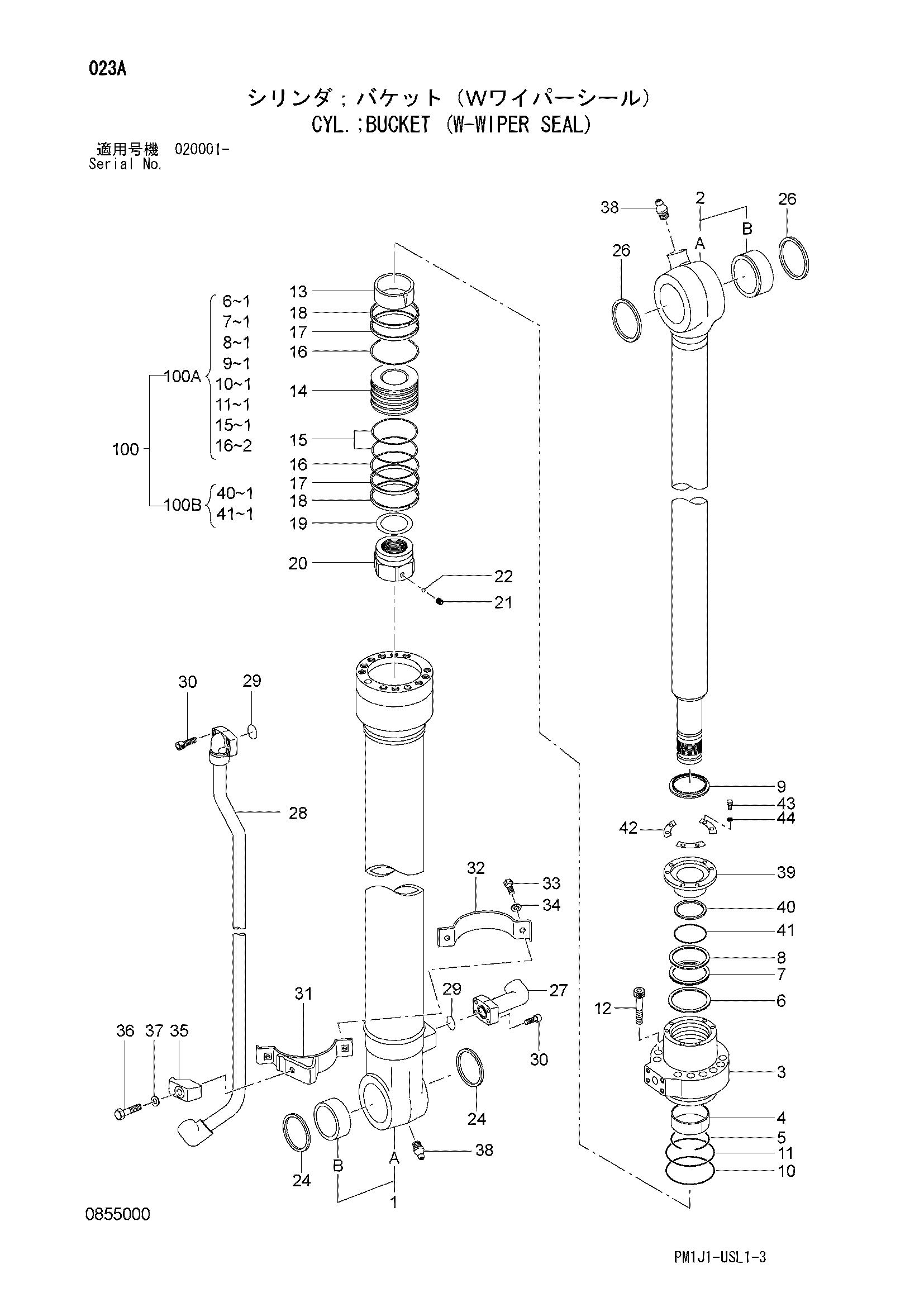

Заводская схема «Гидроцилиндр ковша (в-випер уплотнение)» для HITACHI ZX450-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4606182 | Гидроцилиндр ковша | 1 | |
| 1 | 0855010 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0855009 | Втулка пальца | 1 |
| 2 | 0855011 | Шток поршня в сборе | 1 |
| 2B | 0679402 | Втулка пальца | 1 |
| 3 | 0855002 | Головка гидроцилиндра | 1 |
| 4 | 0309004 | Втулка | 1 |
| 5 | 0208304 | Стопорное кольцо | 1 |
| 6 | 0788906 | Кольцо | 1 |
| 7 | 0208305 | U-образная манжета | 1 |
| 8 | 0208306 | Опорное кольцо | 1 |
| 9 | 0667204 | Грязесъёмное кольцо | 1 |
| 10 | A811120 | Oーкольцо | 1 |
| 11 | 0223704 | Опорное кольцо | 1 |
| 12 | 0409705 | Болт с внутренним шестигранником | 12 |
| 13 | 0737504 | Амортизирующий подшипник | 1 |
| 14 | 0737505 | Поршень | 1 |
| 15 | 0223706 | Уплотнительное кольцо | 1 |
| 16 | 0496706 | Опорное кольцо | 2 |
| 17 | 0737506 | Направляющее кольцо | 2 |
| 18 | 0223713 | Кольцо | 2 |
| 19 | 0400909 | Регулировочная шайба | 1 |
| 20 | 0776406 | Гайка | 1 |
| 21 | 0309011 | Установочный винт | 1 |
| 22 | 0111707 | Стальной шарик | 1 |
| 24 | 0408810 | Грязесъёмное кольцо | 2 |
| 26 | 0776406 | Грязесъёмное кольцо | 2 |
| 27 | 0309312 | Соединение | 1 |
| 28 | 4600311 | Трубка | 1 |
| 29 | 4506430 | Уплотнительное кольцо | 2 |
| 30 | 0158855 | Болт с внутренним шестигранником | 8 |
| 31-37 | 0737509 | Лента в сборе | 1 |
| 31 | 0737510 | Лента | 1 |
| 32 | 0325911 | Лента | 1 |
| 33 | 0408815 | Болт | 2 |
| 34 | 0325913 | Шайба | 2 |
| 35 | 0309021 | Держатель | 1 |
| 36 | 0667013 | Болт | 1 |
| 37 | 0208516 | Пружинная шайба | 1 |
| 38 | J75481 | Пресс-маслёнка | 2 |
| 39 | 0855004 | Держатель | 1 |
| 40 | 0855005 | U-образная манжета | 1 |
| 41 | A811090 | Уплотнительное кольцо | 1 |
| 42 | 0855006 | Пластина | 3 |
| 43 | 0855007 | Болт | 6 |
| 44 | 0855008 | Пружинная шайба | 6 |
| 100 | 4603787 | Комплект уплотнений | 1 |
| 100A | 4465493 | Комплект уплотнений | 1 |
| 100B | 4614817 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
