Пилотные гидролинии (левый педаль)(средний рукоять) — HITACHI ZX450-3

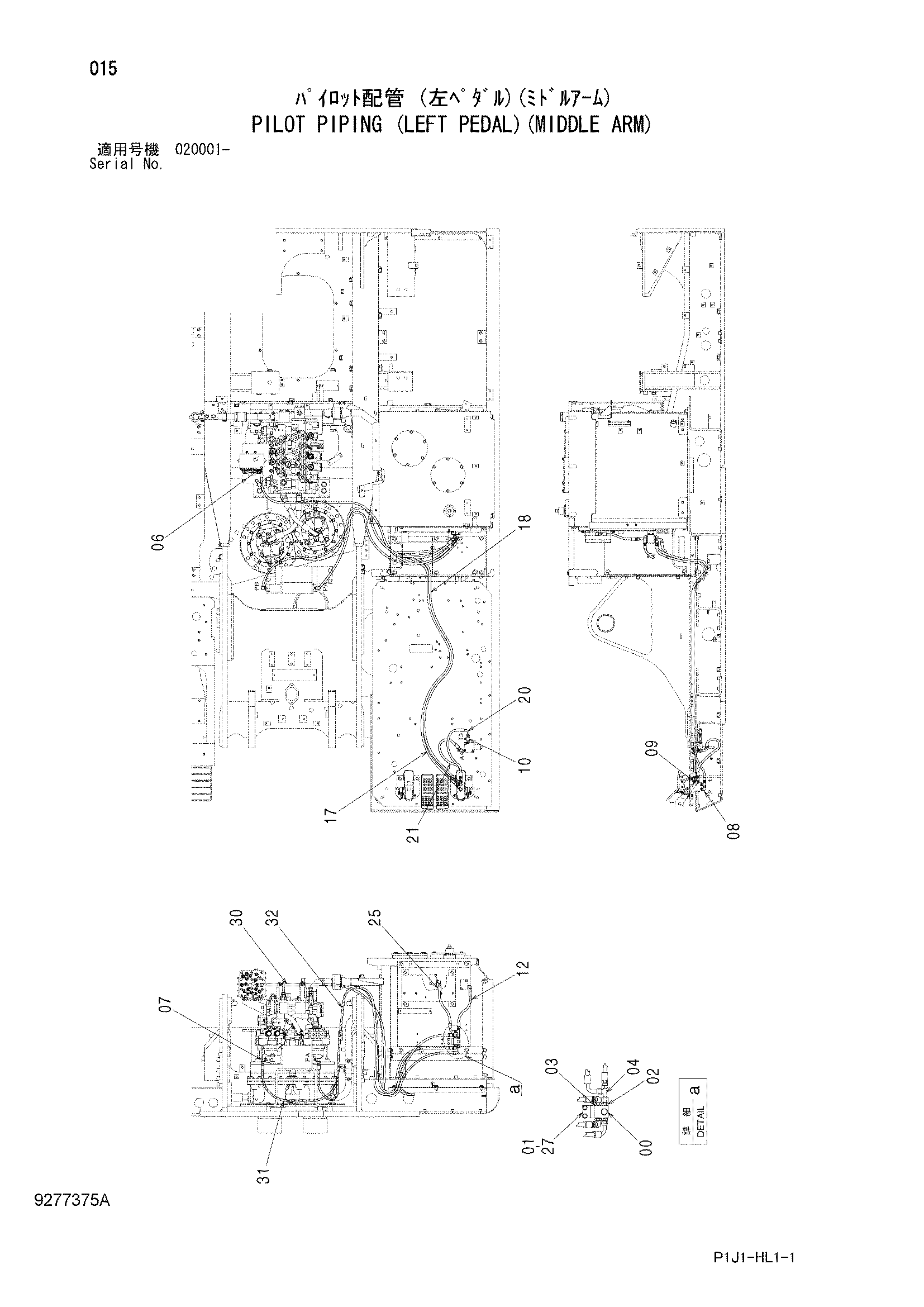

Заводская схема «Пилотные гидролинии (левый педаль)(средний рукоять)» для HITACHI ZX450-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330230 | Челночный клапан | 1 |
| 01 | J260820 | Болт с шайбой | 4 |
| 01A | J900820 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | A852123 | Адаптер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852333 | Угловой штуцер | 4 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4246672 | Соединительный штуцер | 1 |
| 06 | A852133 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852333 | Угловой штуцер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852323 | Угловой штуцер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852123 | Адаптер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852433 | Тройник | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4445276 | Шланг | 1 |
| 17 | 4670297 | Шланг | 1 |
| 18 | 4670298 | Шланг | 1 |
| 20 | 4482581 | Шланг | 1 |
| 21 | 4448946 | Шланг | 1 |
| 23 | 4055311 | Ленточный зажим | 10 |
| 25 | 4457107 | Шланг | 1 |
| 27 | 4671495 | Кронштейн | 1 |
| 30 | 4667725 | Шланг | 1 |
| 31 | 4672268 | Шланг | 1 |
| 31 | 9289437 | Шланг в сборе | 1 |
| 31A | 4672268 | Шланг | 1 |
| 31B | 4327315 | Защитный кожух | 4 |
| 32 | 4672269 | Шланг | 1 |
| 32 | 9289438 | Шланг в сборе | 1 |
| 32A | 4672269 | Шланг | 1 |
| 32B | 4327315 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
