Стрела освещение (L, R) — HITACHI ZX450-3

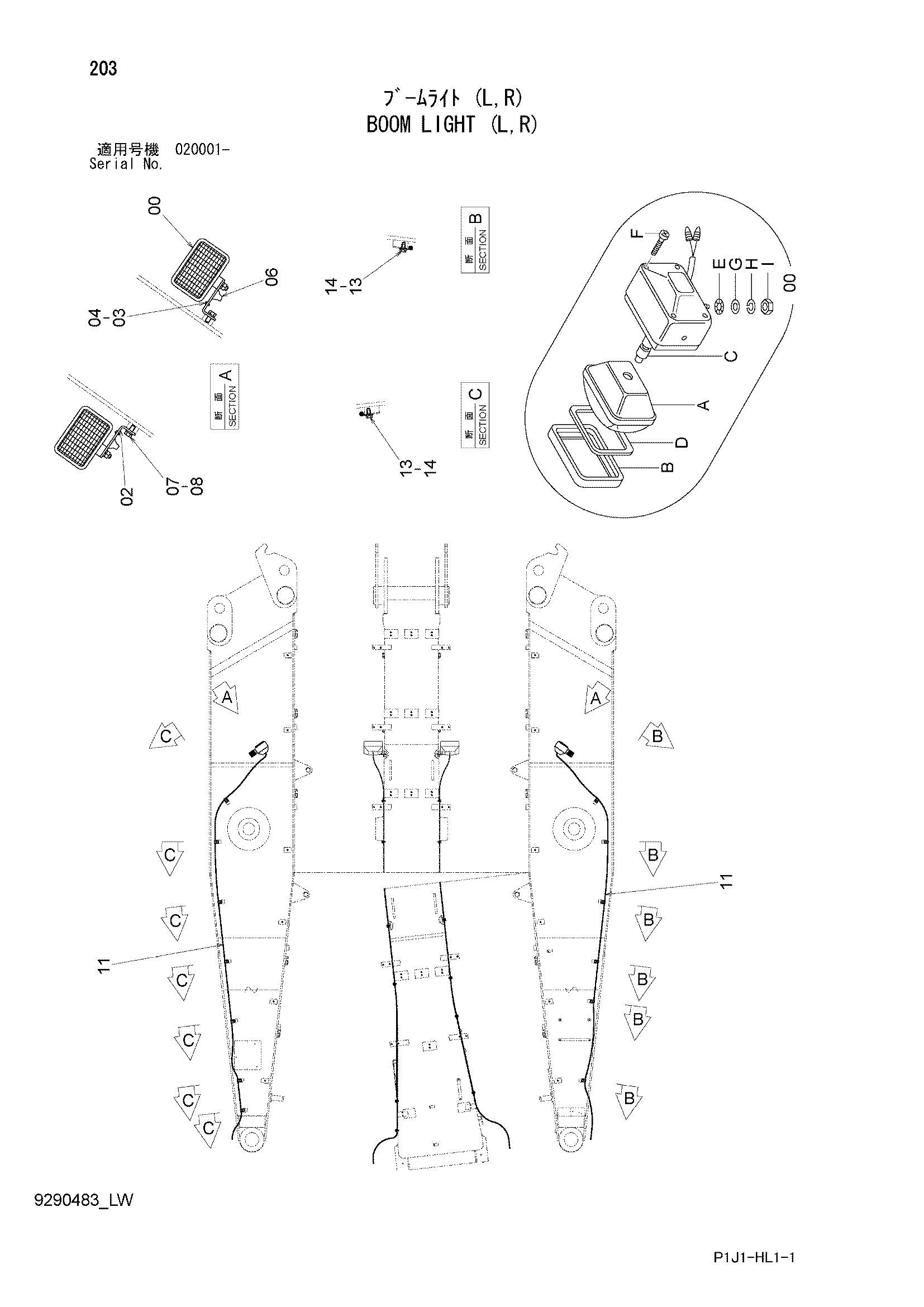

Заводская схема «Стрела освещение (L, R)» для HITACHI ZX450-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4336570 замена: 4326800 | Фонарь головка в сборе | 2 |
| 00 | 4326800 | Фонарь головка в сборе | 2 |
| 00A | 4326801 | Ленс блок | 1 |
| 00B | 4326802 | Рама | 1 |
| 00C | 4285648 | Лампа | 1 |
| 00D | 4326803 | Прокладка | 1 |
| 00E | 4307026 | Шайба | 1 |
| 00F | 4307027 | Винт | 4 |
| 00G | A590114 | Плоская шайба | 1 |
| 00H | A590914 | Пружинная шайба | 1 |
| 00I | J952014 | Гайка | 1 |
| 02 | 4224631 | Кронштейн | 2 |
| 03 | J901430 | Болт | 2 |
| 04 | J222014 | Шайба | 2 |
| 06 | 4254604 | Жгут проводов | 2 |
| 07 | M430613 | Винт | 2 |
| 08 | A590906 | Пружинная шайба | 2 |
| 11 | 4680322 | Жгут проводов | 2 |
| 13 | 4190271 | Зажим | 13 |
| 14 | J271025 | Болт с шайбой | 13 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
