Смазка (рукоять) — HITACHI ZX450-3

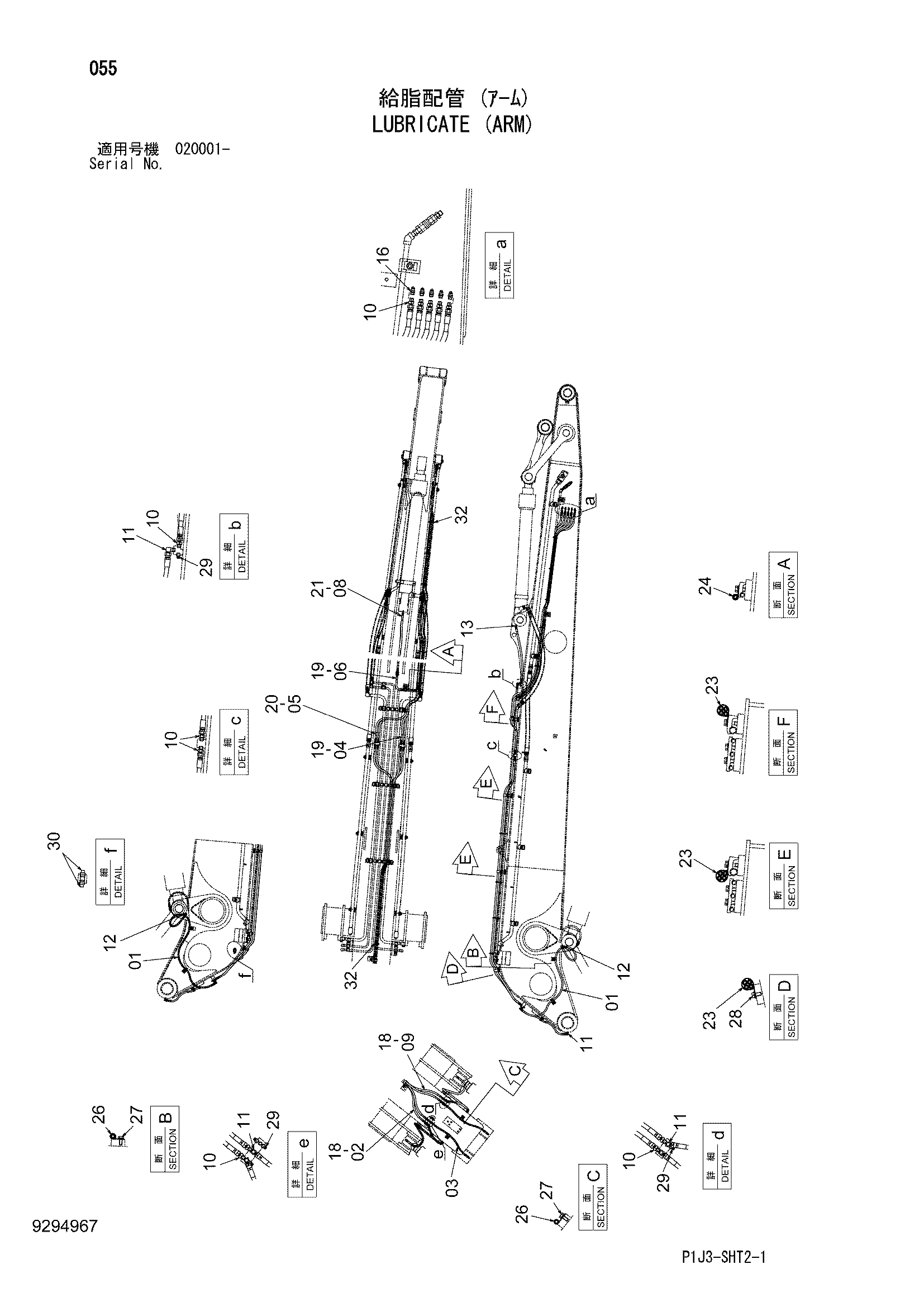

Заводская схема «Смазка (рукоять)» для HITACHI ZX450-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9295247 | Шланг в сборе | 2 |
| 01A | 4661783 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 3 |
| 02 | 4487505 | Шланг | 2 |
| 03 | 9299467 | Шланг в сборе | 2 |
| 03A | 4657601 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 3 |
| 04 | 4486011 | Шланг | 2 |
| 05 | 4487193 | Шланг | 2 |
| 06 | 4471862 | Шланг | 1 |
| 08 | 4657601 | Шланг | 1 |
| 09 | 4664670 | Шланг | 2 |
| 10 | 4154651 | Адаптер | 18 |
| 11 | 4154656 | Угловой штуцер | 7 |
| 12 | 4298746 | Угловой штуцер | 2 |
| 13 | 4298745 | Угловой штуцер | 1 |
| 16 | 4066158 | Штуцер | 5 |
| 18 | 4482835 | Защитный кожух | 4 |
| 19 | 4674679 | Защитный кожух | 3 |
| 20 | 4487206 | Защитный кожух | 2 |
| 21 | 4482832 | Защитный кожух | 1 |
| 23 | 4190291 | Зажим | 4 |
| 24 | 4190273 | Зажим | 1 |
| 26 | 4190275 | Зажим | 6 |
| 27 | J271025 | Болт с шайбой | 6 |
| 27A | J901025 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | J271225 | Болт с шайбой | 1 |
| 28A | J901225 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 29 | 94-2022 | Пробка | 8 |
| 30 | 94-2023 | Пробка | 2 |
| 32 | 4121859 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
