Гидроцилиндр рукояти (в-випер уплотнение) — HITACHI ZX450-3

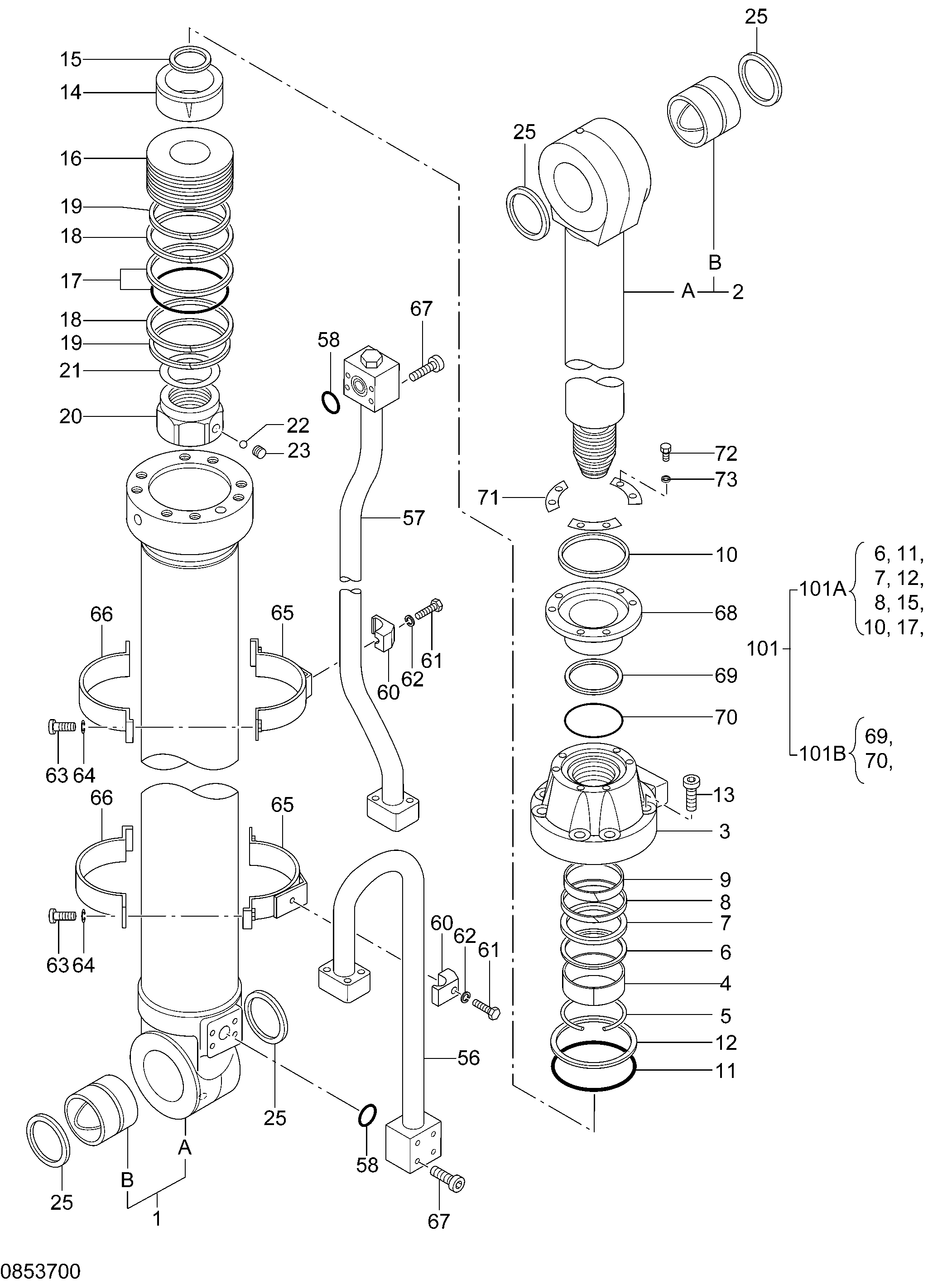

Заводская схема «Гидроцилиндр рукояти (в-випер уплотнение)» для HITACHI ZX450-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4606181 | Гидроцилиндр рукояти | 1 | |
| 1-25 | 4610414 | Гидроцилиндр.(пипелесс) | 1 |
| 1 | 0824701 | Трубка гидроцилиндр.в сборе | 1 |
| 1B | 0420102 | Втулка пальца | 1 |
| 2 | 0824702 | Шток поршня в сборе | 1 |
| 2B | 0420102 | Втулка пальца | 1 |
| 3 | 0853701 | Головка гидроцилиндра | 1 |
| 4 | 0353004 | Втулка | 1 |
| 5 | 0161203 | Стопорное кольцо | 1 |
| 6 | 0353005 | Кольцо | 1 |
| 7 | 0206104 | U-образная манжета | 1 |
| 8 | 0257005 | Опорное кольцо | 1 |
| 9 | 0417605 | Направляющее кольцо | 1 |
| 10 | 4437982 | Грязесъёмное кольцо | 1 |
| 11 | A811180 | Уплотнительное кольцо | 1 |
| 12 | 0242507 | Опорное кольцо | 1 |
| 13 | 4104472 | Болт с внутренним шестигранником | 8 |
| 14 | 0420304 | Амортизирующий подшипник | 1 |
| 15 | 0420310 | Уплотнение | 1 |
| 16 | 0420306 | Поршень | 1 |
| 17 | 0242510 | Кольцо уплотнение в сборе | 1 |
| 18 | 0420307 | Направляющее кольцо | 2 |
| 19 | 0242512 | Направляющее кольцо | 2 |
| 20 | 0353009 | Гайка | 1 |
| 21 | 0353010 | Регулировочная шайба | 1 |
| 22 | 0353011 | Стальной шарик | 1 |
| 23 | 0353012 | Установочный винт | 1 |
| 25 | 0420110 | Грязесъёмное кольцо | 4 |
| 56 | 0420308 замена: 0909002 | Трубка | 1 |
| 56 | 0909002 | Трубка | 1 |
| 57 | 0824703 замена: 0853703 | Трубка | 1 |
| 57 | 0853703 | Трубка | 1 |
| 57 | 0853704 | Трубка | 1 |
| 58 | 955612 | Уплотнительное кольцо | 2 |
| 60 | 0353016 | Хомут трубки | 2 |
| 61 | 0254312 | Болт | 2 |
| 62 | A590914 | Пружинная шайба | 2 |
| 63 | 0408815 | Болт | 4 |
| 64 | 0325913 | Шайба | 4 |
| 65 | 0353017 | Лента | 2 |
| 66 | 0353018 | Лента | 2 |
| 67 | 0353019 | Болт с внутренним шестигранником | 8 |
| 67 | 0158883 | Болт с внутренним шестигранником | 8 |
| 68 | 0853702 | Держатель | 1 |
| 69 | 0105704 | U-образная манжета | 1 |
| 70 | A811140 | Уплотнительное кольцо | 1 |
| 71 | 0841402 | Пластина | 3 |
| 72 | 0850605 | Болт | 6 |
| 73 | 0360704 | Пружинная шайба | 6 |
| 101 | 4610464 | Комплект уплотнений | 1 |
| 101A | 4438679 | Комплект уплотнений | 1 |
| 101B | 4614832 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
