Гидролинии рабочего оборудования (рукоять 8.5m) — HITACHI ZX450-3

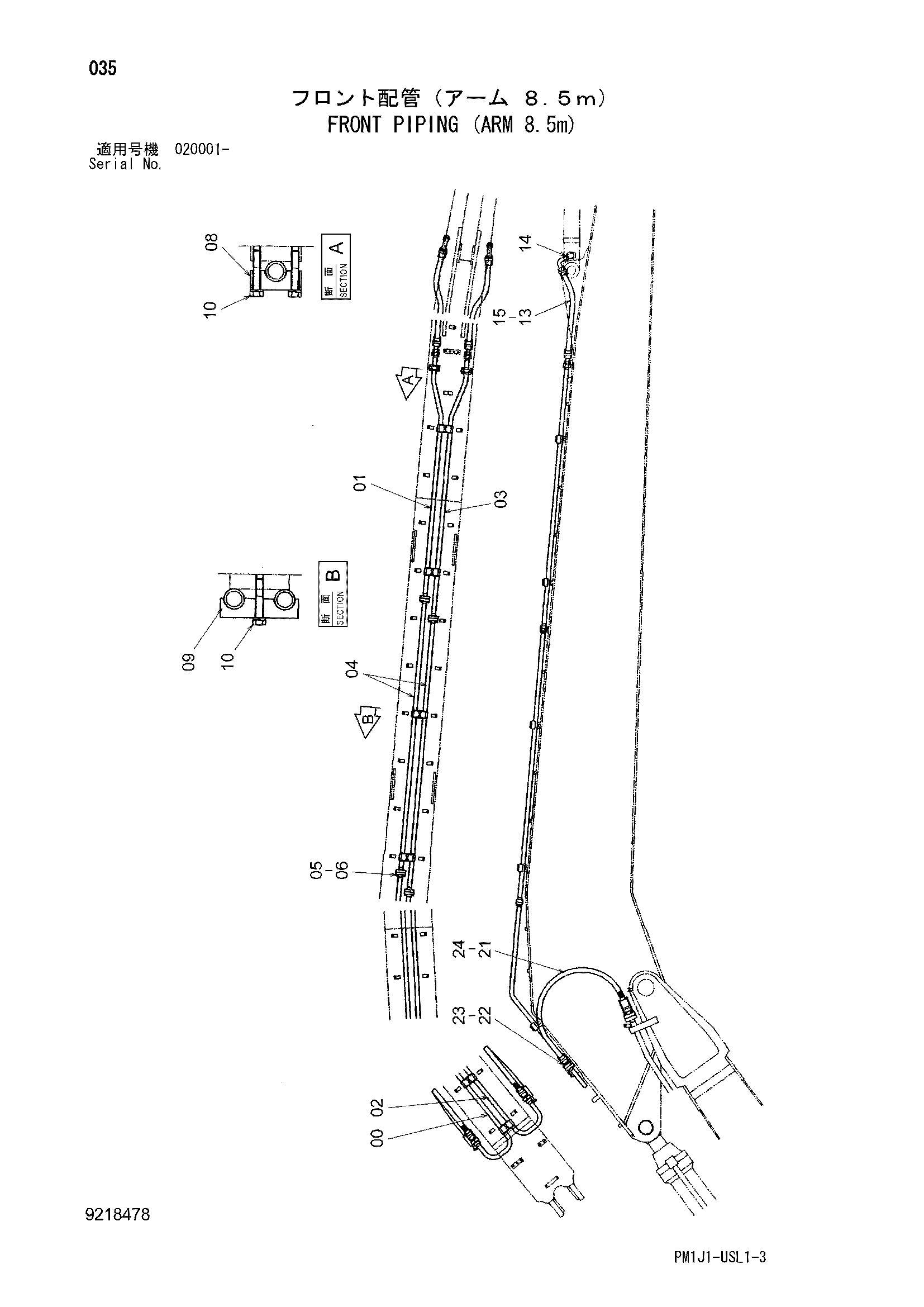

Заводская схема «Гидролинии рабочего оборудования (рукоять 8.5m)» для HITACHI ZX450-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8089511 | Трубка | 1 |
| 01 | 8089508 | Трубка | 1 |
| 02 | 8089512 | Трубка | 1 |
| 03 | 8089509 | Трубка | 1 |
| 04 | 8089510 | Трубка | 2 |
| 05 | 966993 | Уплотнительное кольцо | 4 |
| 06 | M341240 | Болт с внутренним шестигранником | 16 |
| 08 | 4272725 | Хомут трубки | 2 |
| 09 | 4250763 | Хомут трубки | 6 |
| 10 | J271270 | Болт с шайбой | 16 |
| 10A | J901270 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 13 | 4480647 | Шланг | 2 |
| 14 | 4189601 | Адаптер | 2 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4187328 | Уплотнительное кольцо | 4 |
| 21 | 4481436 | Шланг | 2 |
| 22 | 4085560 | Разъёмный фланец | 4 |
| 23 | M341240 | Болт с внутренним шестигранником | 8 |
| 24 | 966993 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
