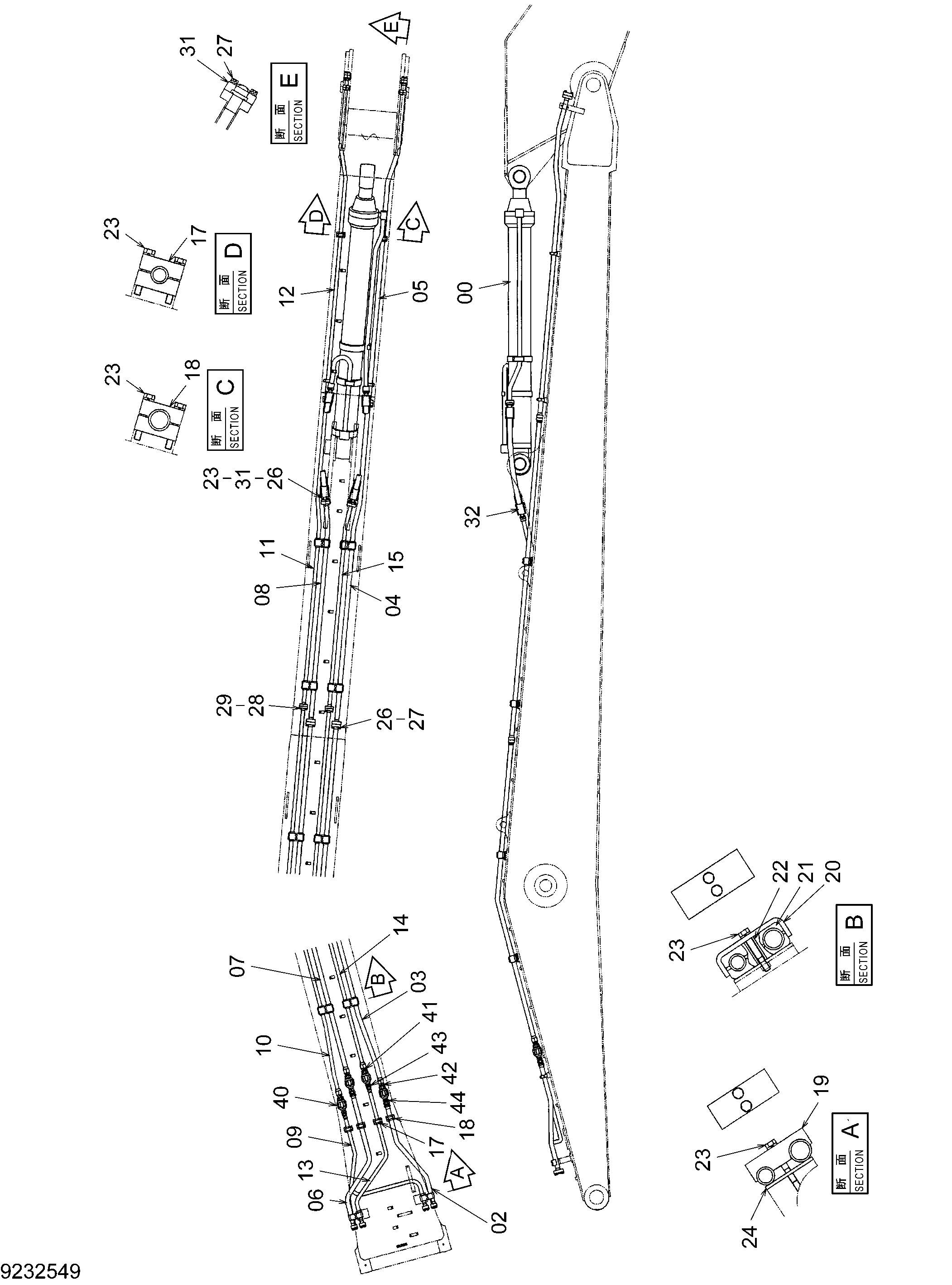

Гидролинии рабочего оборудования (стрела 11.5m) — HITACHI ZX450-3
Заводская схема «Гидролинии рабочего оборудования (стрела 11.5m)» для HITACHI ZX450-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4606181 | Гидроцилиндр рукояти | 1 |
| 02 | 8089505 | Трубка | 1 |
| 03 | 8093935 | Трубка | 1 |
| 04 | 8089497 | Трубка | 1 |
| 05 | 8089495 | Трубка | 1 |
| 06 | 8089506 | Трубка | 1 |
| 07 | 8093934 | Трубка | 1 |
| 08 | 8089498 | Трубка | 1 |
| 09 | 8089504 | Трубка | 1 |
| 10 | 8093936 | Трубка | 1 |
| 11 | 8089496 | Трубка | 1 |
| 12 | 8089494 | Трубка | 1 |
| 13 | 8089507 | Трубка | 1 |
| 14 | 8093933 | Трубка | 1 |
| 15 | 8089499 | Трубка | 1 |
| 17 | 4334363 | Хомут трубки | 10 |
| 18 | 4334364 | Хомут трубки | 10 |
| 19 | 4249565 | Хомут трубки | 2 |
| 20 | 4304481 | Хомут трубки | 8 |
| 21 | 4304482 | Хомут | 16 |
| 22 | 4304539 | Проставка | 16 |
| 23 | J271285 | Болт с шайбой | 40 |
| 23A | J901285 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 24 | 4346877 | Проставка | 2 |
| 26 | 4508805 | Уплотнительное кольцо | 7 |
| 27 | M341450 | Болт с внутренним шестигранником | 36 |
| 28 | 966993 | Уплотнительное кольцо | 3 |
| 29 | M341240 | Болт с внутренним шестигранником | 12 |
| 31 | 4089703 | Разъёмный фланец | 12 |
| 32 | 4481439 | Шланг | 2 |
| 40 | 4241767 | Клапан словретур | 4 |
| 41 | 4371043 | Адаптер | 2 |
| 41A | 4506429 | Уплотнительное кольцо | 1 |
| 42 | 4238881 | Адаптер | 2 |
| 42A | 970860 | Уплотнительное кольцо | 1 |
| 43 | 4239900 | Адаптер | 2 |
| 44 | 94-1306 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
