Электрооборудование — HITACHI ZX450-3

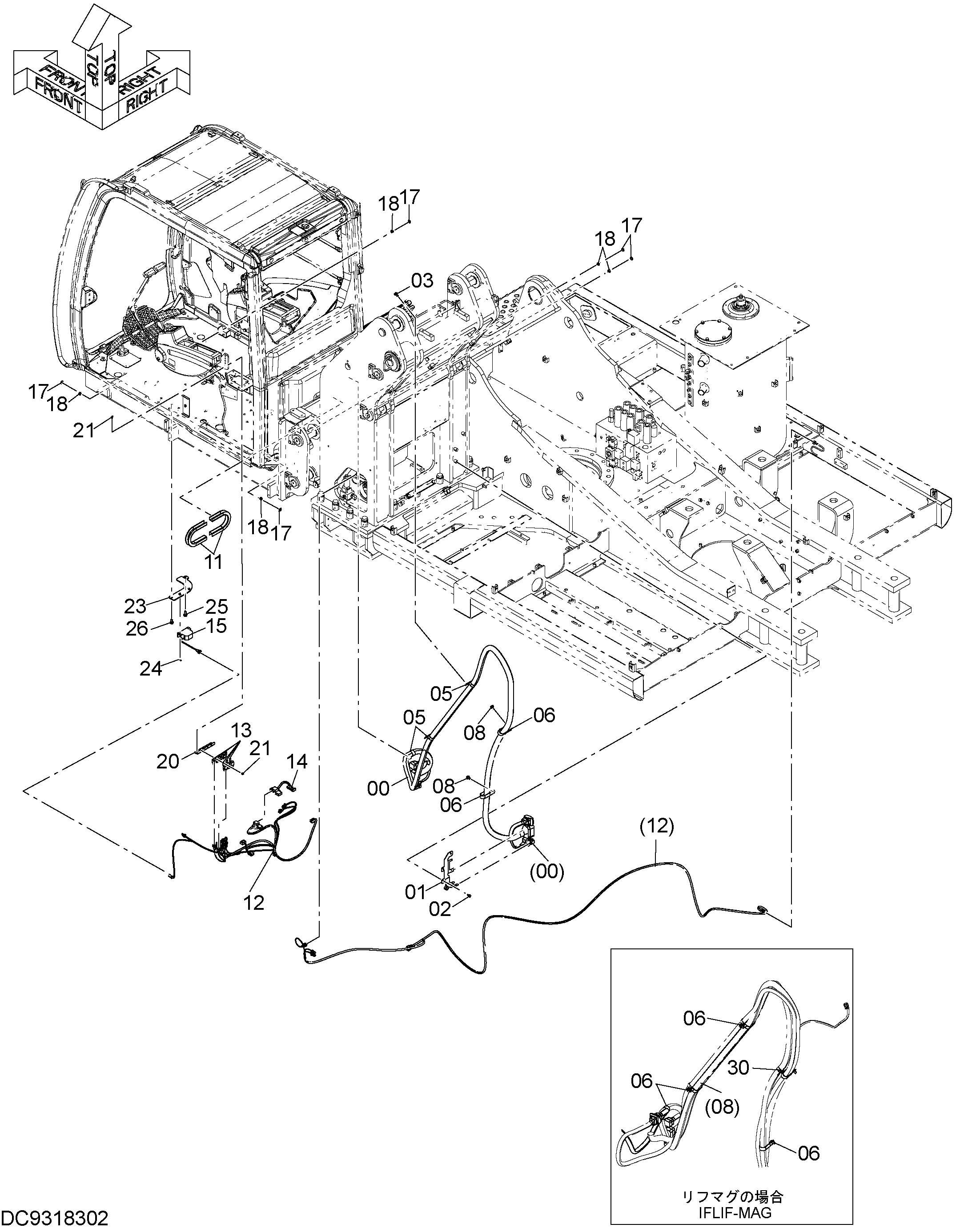

Заводская схема «Электрооборудование» для HITACHI ZX450-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2056882 | Жгут проводов | 1 |
| 01 | 4661732 | Кронштейн | 1 |
| 02 | J260816 | Болт с шайбой | 2 |
| 02A | J900816 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | J271020 | Болт с шайбой | 1 |
| 03A | J901020 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | 4190264 | Зажим | 3 |
| 06 | 4470169 | Зажим | 4 |
| 08 | J271020 | Болт с шайбой | 2 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 11 | 4720369 | Амортизатор | 2 |
| 12 | 2059619 | Жгут проводов | 1 |
| 13 | 4414207 | Реле | 7 |
| 14 | 3110929 | Жгут проводов | 1 |
| 15 | 4668166 | Сигнализация | 1 |
| 17 | A590110 | Плоская шайба | 5 |
| 18 | J950010 | Гайка | 5 |
| 20 | 8100850 | Кронштейн | 1 |
| 21 | J460620 | Винт с шайбой | 6 |
| 23 | 8122682 | Кронштейн | 1 |
| 24 | J260620 | Болт с шайбой | 2 |
| 24A | J900620 | Болт | 1 |
| 24B | A590106 | Плоская шайба | 1 |
| 25 | J271030 | Болт с шайбой | 1 |
| 25A | J901030 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | J271025 | Болт с шайбой | 1 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 30 | 4190263 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
