Основные гидролинии (высокий вылет демонтажный передний) — HITACHI ZX450-3

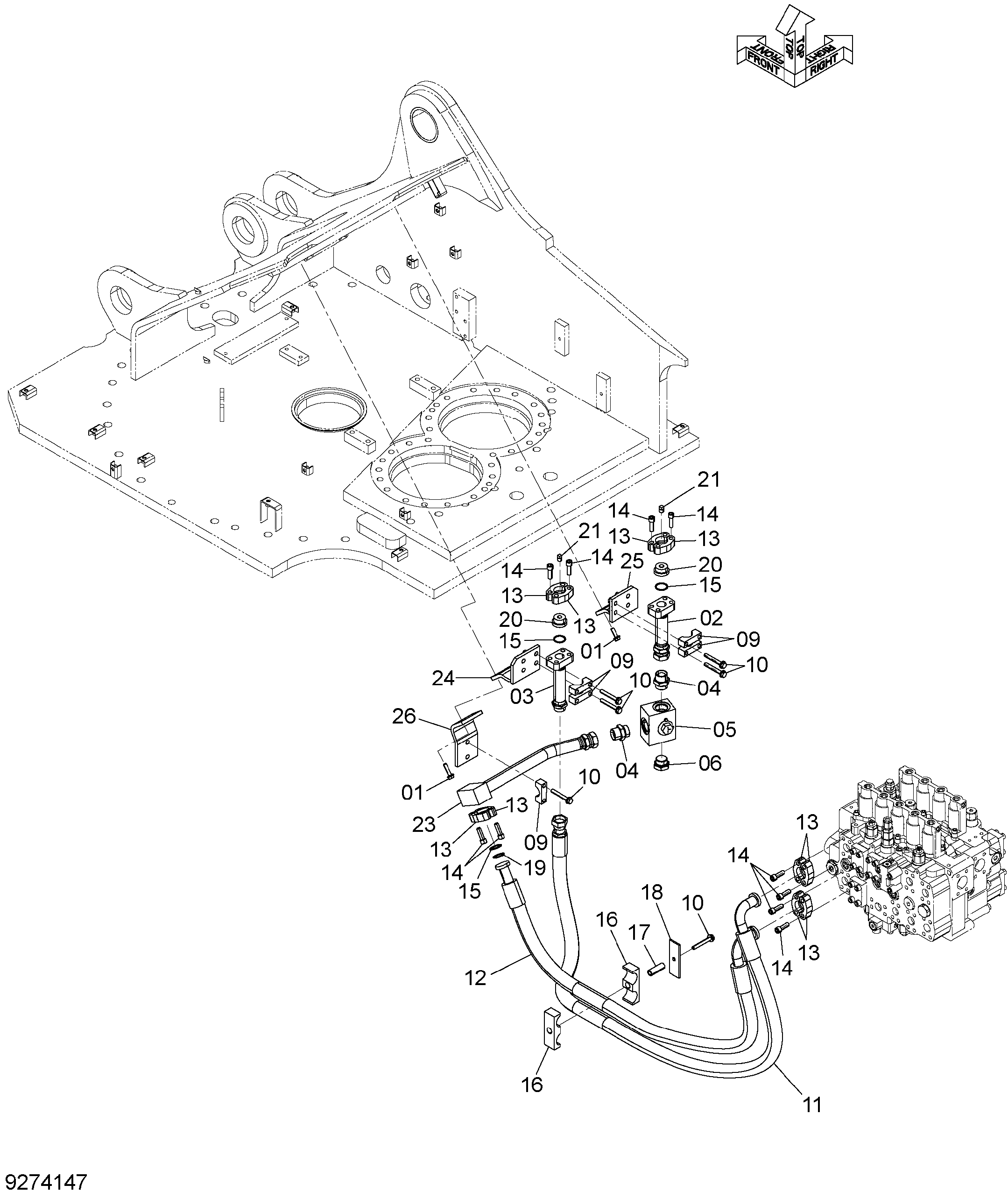

Заводская схема «Основные гидролинии (высокий вылет демонтажный передний)» для HITACHI ZX450-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271240 | Болт с шайбой | 4 |
| 01A | J901240 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | 9767433 | Трубка | 1 |
| 03 | 9767209 | Трубка | 1 |
| 04 | 4042035 | Адаптер | 2 |
| 04A | 970860 | Уплотнительное кольцо | 1 |
| 05 | 4409420 | Клапан селектор | 1 |
| 06 | A885000 | Пробка | 1 |
| 06A | 970860 | Уплотнительное кольцо | 1 |
| 09 | 4334364 | Хомут трубки | 5 |
| 10 | J271290 | Болт с шайбой | 11 |
| 10A | J901290 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | 4664042 | Шланг | 1 |
| 12 | 4440424 | Шланг | 1 |
| 13 | 4089703 | Разъёмный фланец | 10 |
| 14 | M341445 | Болт с внутренним шестигранником | 20 |
| 15 | 4508805 | Уплотнительное кольцо | 3 |
| 16 | 4215878 | Хомут шланга | 2 |
| 17 | 4215879 | Проставка | 1 |
| 18 | 4215880 | Пластина | 1 |
| 19 | 4187329 | Уплотнительное кольцо | 1 |
| 20 | 4199396 | Крышка | 2 |
| 21 | 94-2023 | Пробка | 2 |
| 23 | 8110907 | Трубка | 1 |
| 24 | 8110719 | Кронштейн | 1 |
| 25 | 8110720 | Кронштейн | 1 |
| 26 | 9768547 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
