Орошение трубопроводы (рукоять) — HITACHI ZX450-3

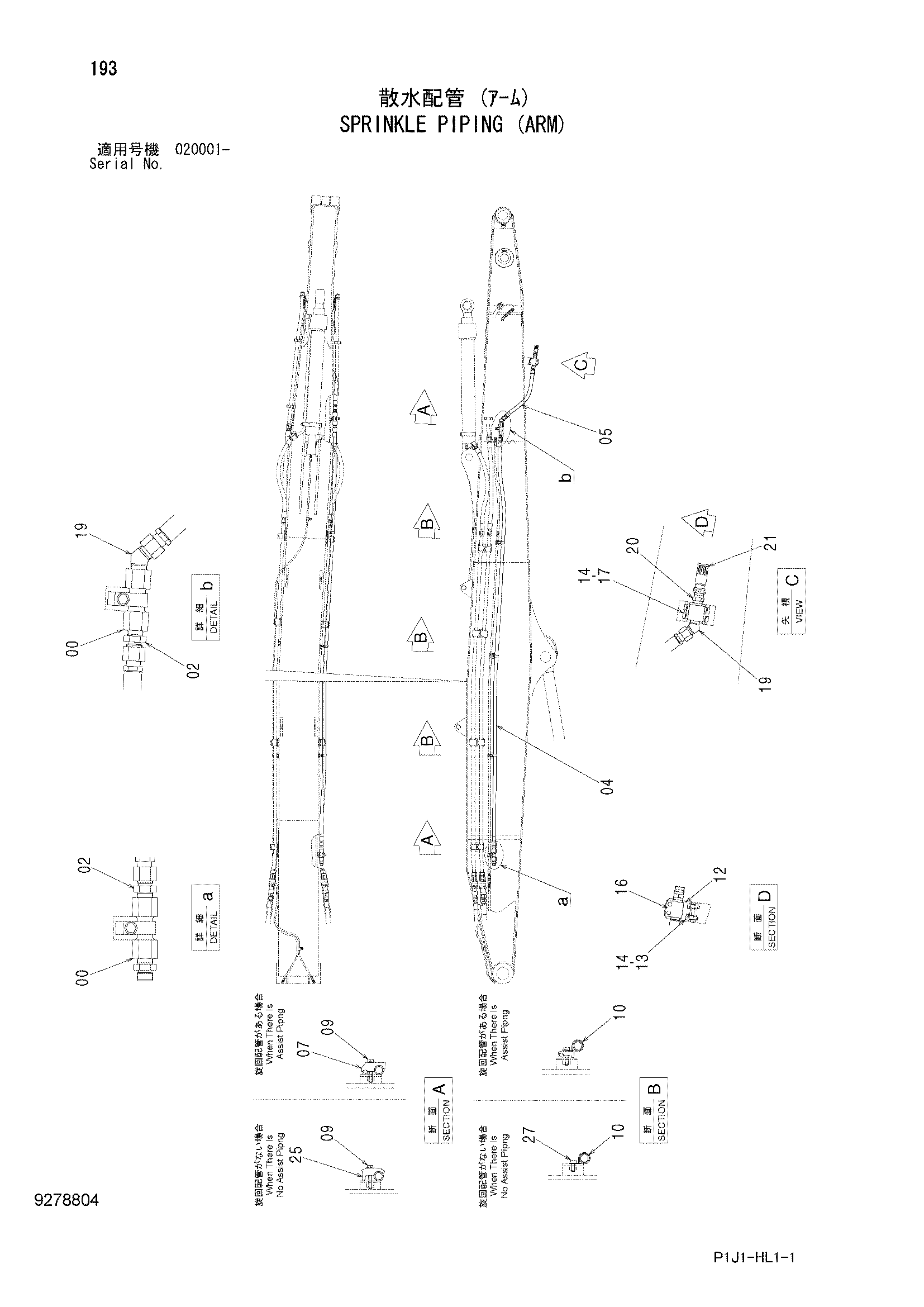

Заводская схема «Орошение трубопроводы (рукоять)» для HITACHI ZX450-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4610917 | Трубка | 2 |
| 02 | 94-1305 | Адаптер | 3 |
| 04 | 4671605 | Шланг | 1 |
| 05 | 4671606 | Шланг | 1 |
| 07 | 4619468 | Хомут трубки | 2 |
| 09 | J271275 | Болт с шайбой | 2 |
| 09A | J901275 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | 4190264 | Зажим | 3 |
| 12 | 8092688 | Кронштейн | 1 |
| 13 | J901235 | Болт | 2 |
| 14 | A590912 | Пружинная шайба | 6 |
| 16 | 4615170 | Блок | 1 |
| 17 | J901230 | Болт | 4 |
| 19 | 94-1505 | Угловой штуцер | 2 |
| 20 | 94-1705 | Адаптер | 1 |
| 21 | 4648124 | Форсунка | 1 |
| 25 | 4190127 | Хомут трубки | 2 |
| 27 | J271230 | Болт с шайбой | 3 |
| 27A | J901230 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
