Поворот трубопроводы (5.7m нижний стрела) — HITACHI ZX450-3

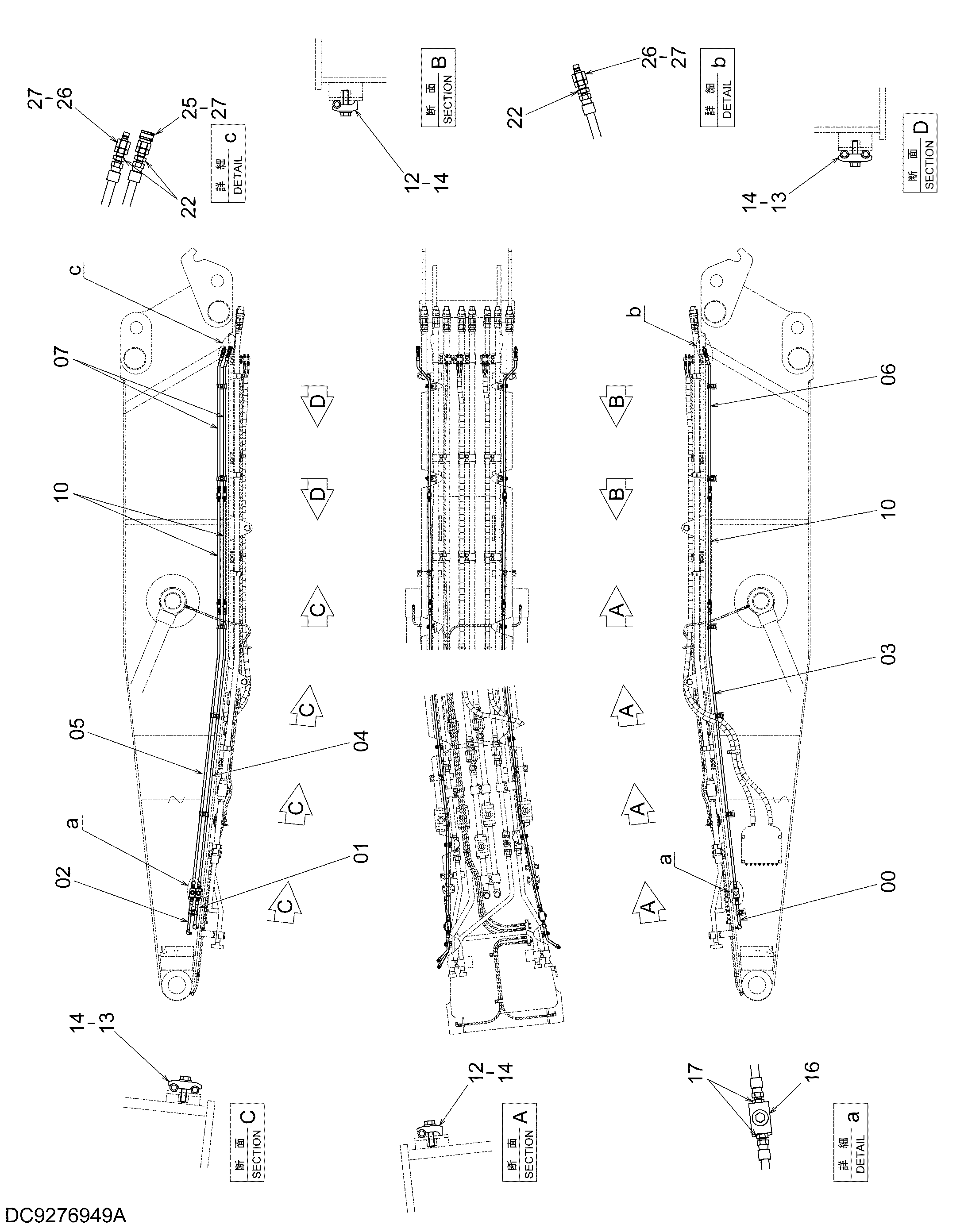

Заводская схема «Поворот трубопроводы (5.7m нижний стрела)» для HITACHI ZX450-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9767858 | Трубка | 1 |
| 01 | 9767859 | Трубка | 1 |
| 02 | 9767860 | Трубка | 1 |
| 03 | 8109149 | Трубка | 1 |
| 04 | 8109150 | Трубка | 1 |
| 05 | 8109151 | Трубка | 1 |
| 06 | 8109152 | Трубка | 1 |
| 07 | 8109153 | Трубка | 2 |
| 10 | 4646685 | Шланг | 3 |
| 12 | 4190124 | Хомут трубки | 6 |
| 13 | 4189858 | Хомут трубки | 6 |
| 14 | J271250 | Болт с шайбой | 12 |
| 14A | J901250 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 16 | 4211313 | Запорный клапан | 3 |
| 17 | 4200466 | Адаптер | 6 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4154652 | Адаптер | 3 |
| 25 | 4166236 | Самоуплотняющееся соединение | 1 |
| 26 | 4166109 | Самоуплотняющееся соединение | 2 |
| 27 | 4654945 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
