Средний рукоять трубопроводы — HITACHI ZX450

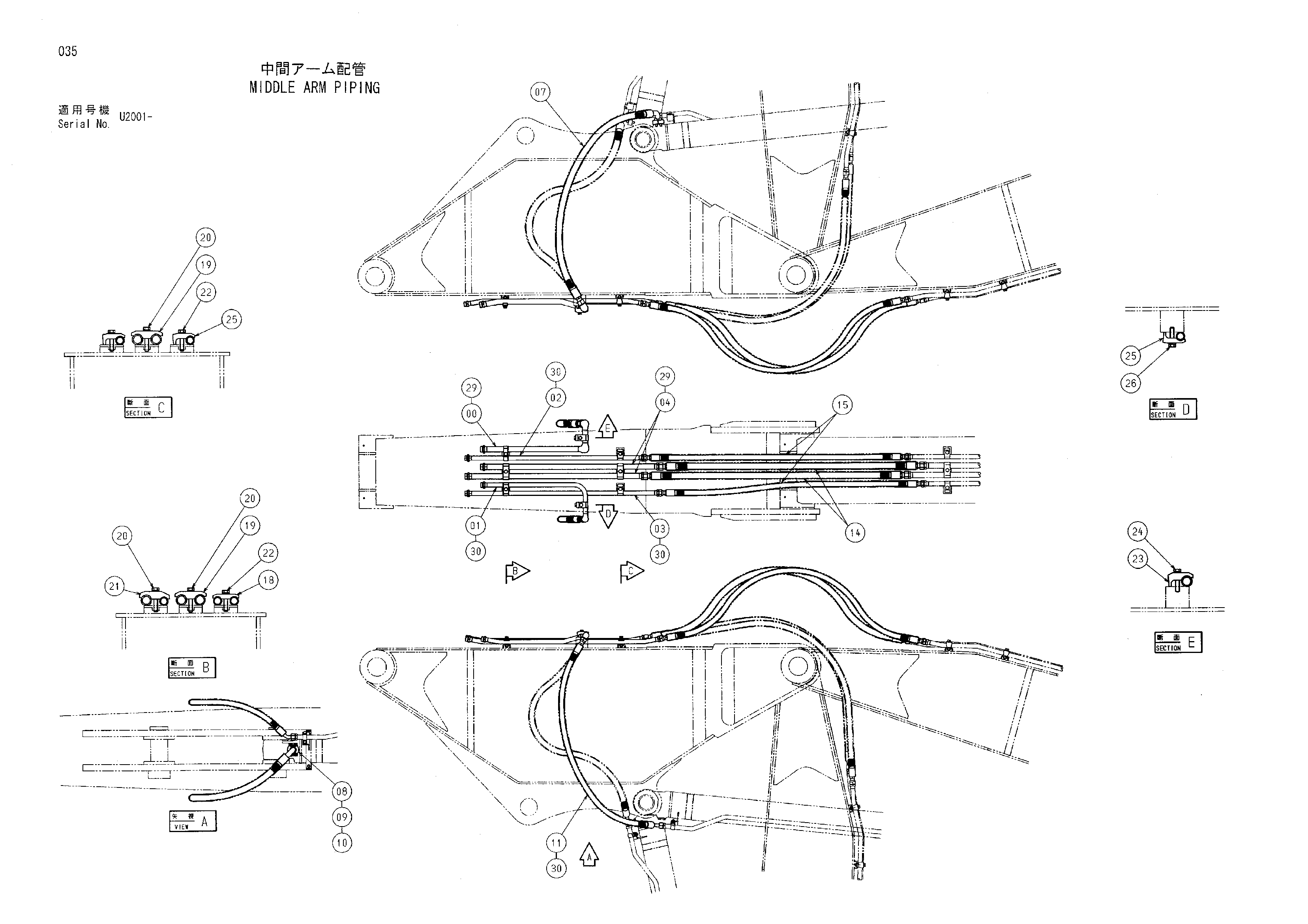

Заводская схема «Средний рукоять трубопроводы» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8090896 | Трубка | 1 |
| 01 | 8090897 | Трубка | 1 |
| 02 | 9760201 | Трубка | 1 |
| 03 | 9760202 | Трубка | 1 |
| 04 | 9760203 | Трубка | 2 |
| 07 | 4486930 | Шланг | 1 |
| 08 | 4085560 | Разъёмный фланец | 2 |
| 09 | J781240 | Болт с внутренним шестигранником | 4 |
| 10 | 966993 | Уплотнительное кольцо | 1 |
| 11 | 4610543 | Шланг | 1 |
| 14 | 4600693 | Шланг | 2 |
| 15 | 4600689 | Шланг | 2 |
| 18 | 4189859 | Хомут трубки | 1 |
| 19 | 4189860 | Хомут трубки | 2 |
| 20 | J271270 | Болт с шайбой | 3 |
| 21 | 4153488 | Хомут трубки | 1 |
| 22 | J271260 | Болт с шайбой | 3 |
| 23 | 4190127 | Хомут трубки | 1 |
| 24 | J271265 | Болт с шайбой | 1 |
| 25 | 4190126 | Хомут трубки | 3 |
| 26 | J271255 | Болт с шайбой | 1 |
| 29 | 4187328 | Уплотнительное кольцо | 6 |
| 30 | 4187308 | Уплотнительное кольцо | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
