Управление трубопроводы <225> — HITACHI ZX450

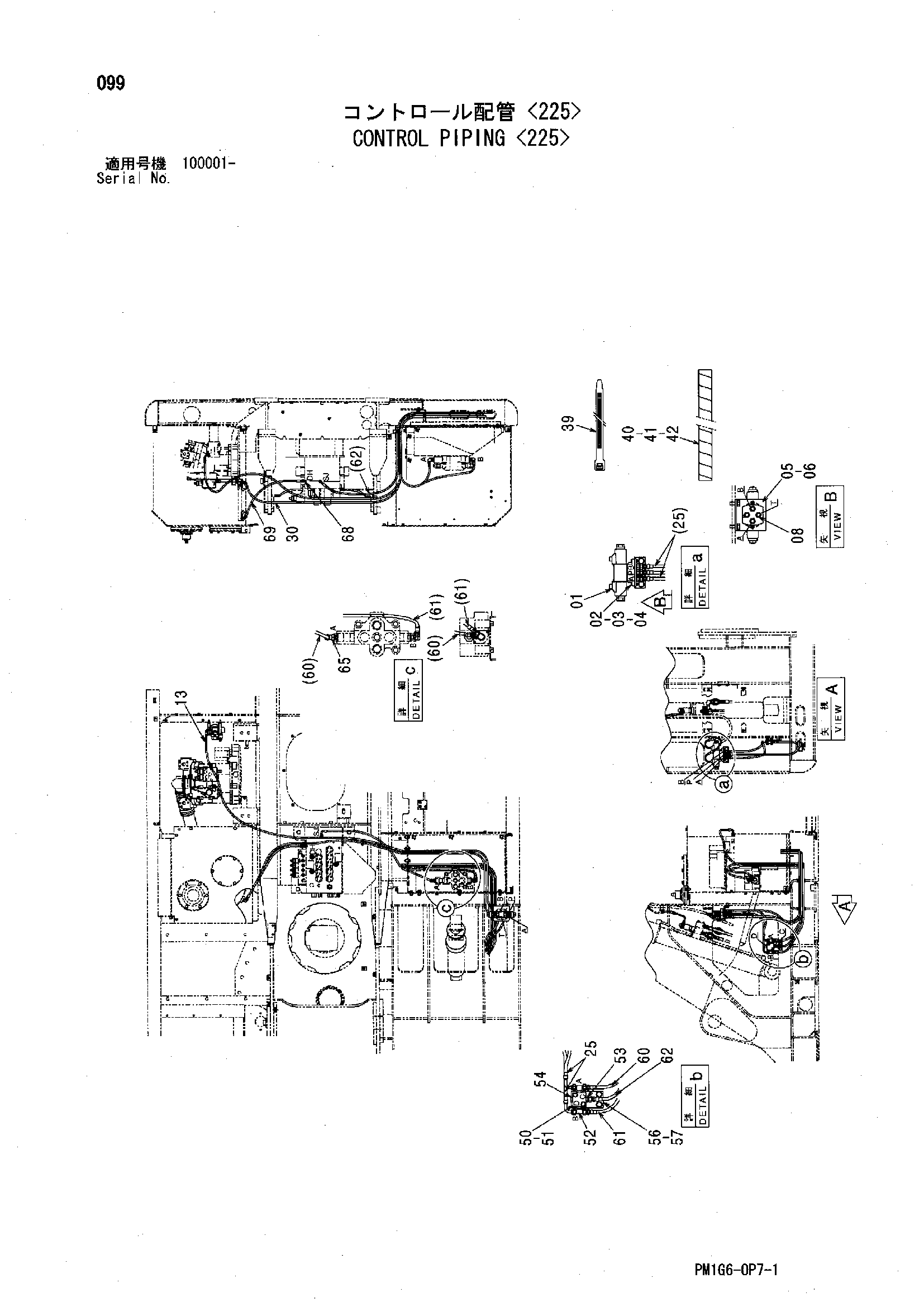

Заводская схема «Управление трубопроводы <225>» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4350150 | Электромагнитный клапан | 1 |
| 02 | J780625 | Болт с внутренним шестигранником | 2 |
| 03 | M500605 | Гайка | 2 |
| 04 | A590906 | Пружинная шайба | 2 |
| 05 | 4291461 | Кронштейн | 1 |
| 06 | J271230 | Болт с шайбой | 2 |
| 06A | J901230 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 08 | 4215649 | Адаптер | 4 |
| 13 | 4448046 | Шланг | 1 |
| 23 | 4389044 | Шланг | 1 |
| 25 | 4437388 | Шланг | 2 |
| 30 | 4605052 | Шланг | 1 |
| 39 | 4327315 | Защитный кожух | 10 |
| 40 | 4163044 | Ленточный зажим | 10 |
| 41 | 4121859 | Ленточный зажим | 4 |
| 42 | 4055312 | Ленточный зажим | 10 |
| 46 | 3091842 | Панель | 1 |
| 50 | 4411001 | Челночный клапан | 1 |
| 51 | J260845 | Болт с шайбой | 2 |
| 51A | J900845 | Болт | 1 |
| 51B | A590108 | Плоская шайба | 1 |
| 52 | A852522 | Тройник | 2 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
| 53 | A852122 | Адаптер | 1 |
| 53A | 957366 | Уплотнительное кольцо | 1 |
| 54 | A885002 | Пробка | 1 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 56 | 9765930 | Кронштейн | 1 |
| 57 | J271020 | Болт с шайбой | 2 |
| 57A | J901020 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 60 | 4239715 | Шланг | 1 |
| 61 | 4486006 | Шланг | 1 |
| 62 | 4386661 | Шланг | 1 |
| 65 | A852122 | Адаптер | 2 |
| 65A | 957366 | Уплотнительное кольцо | 1 |
| 68 | A852122 | Адаптер | 2 |
| 68A | 957366 | Уплотнительное кольцо | 1 |
| 69 | 4402701 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
