Удлинённый рукоять 6.0M — HITACHI ZX450

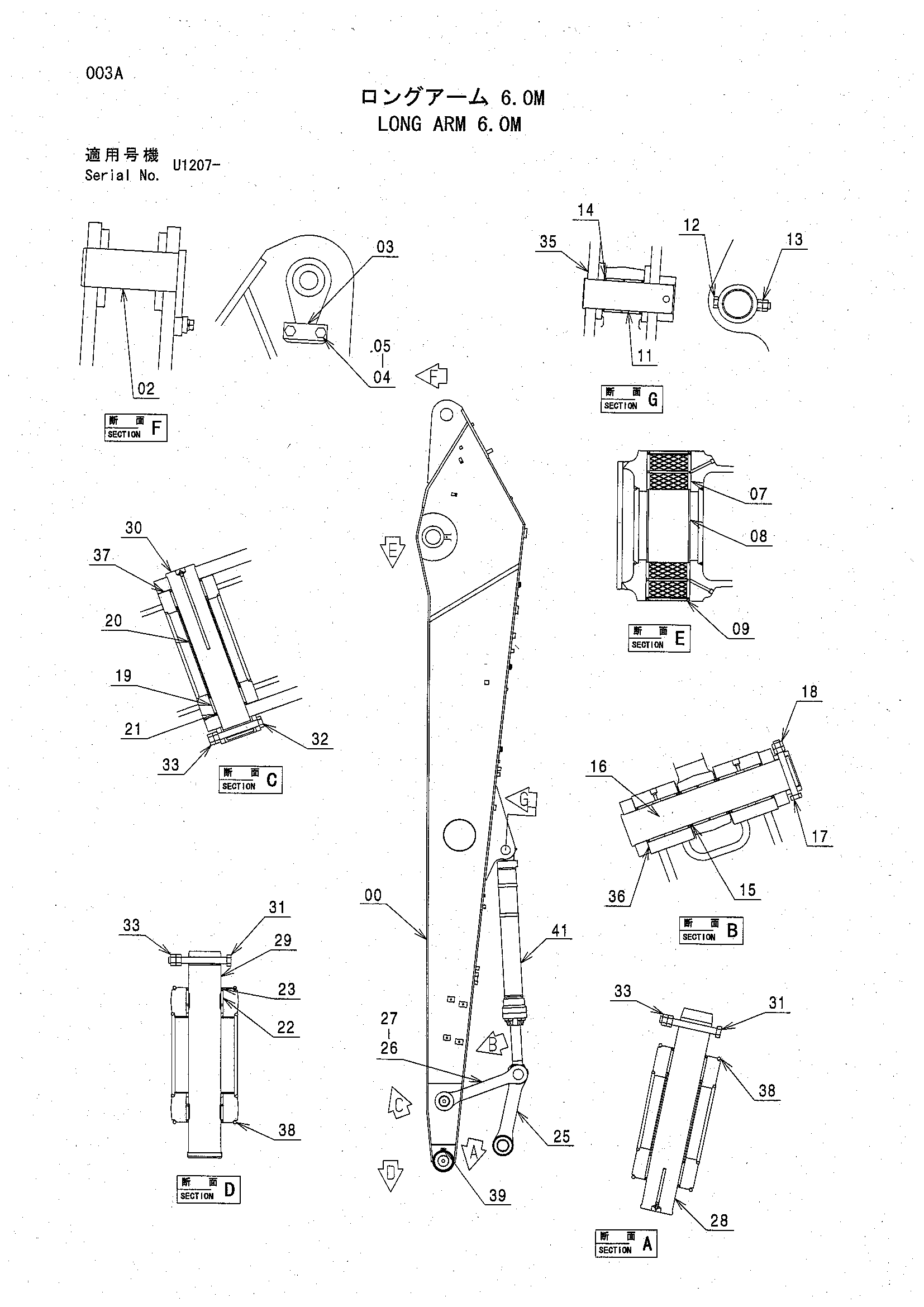

Заводская схема «Удлинённый рукоять 6.0M» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	TA10615	Рукоять	1
00	6023076	Рукоять	1
02	8053519	Палец	1
03	4122729	Пластина	1
04	A590920	Пружинная шайба	2
05	J912045	Болт	2
07	3055205	Втулка	2
08	4334122	Проставка	1
09	4251752	Пылезащитное уплотнение	2
11	3026126	Палец	1
12	M222004	Болт	1
12	J932011	Болт	1
13	J951020	Гайка	2
14	4067901	Пылезащитное уплотнение	2
15	4074008	Пылезащитное уплотнение	2
16	3081806	Палец	1
17	M222205	Болт	1
17	J932213	Болт	1
18	J951022	Гайка	2
19	4358100	Втулка	2
20	4382147	Проставка	1
21	4067901	Пылезащитное уплотнение	2
22	4443885	Втулка	2
23	4074008	Пылезащитное уплотнение	2
25	8069128	Тяга	1
26	3082621	Тяга	1
27	8072546	Тяга	1
28	9177335	Палец	1
28A	3084547	Палец	1
28B	J75481	Пресс-маслёнка	2
29	9177334	Палец	1
29A	3084546	Палец	1
29B	J75481	Пресс-маслёнка	2
29	3079432	Палец	1
30	9164039	Палец	1
30A	3037539	Палец	1
30B	J75481	Пресс-маслёнка	1
31	M222005	Болт	2
31	J932013	Болт	2
32	M222004	Болт	1
32	J932011	Болт	1
33	J951020	Гайка	6
35	4101281	Регулировочная шайба 1.2mm	2
36	4387447	Упорная пластина 1.0mm	4
37	4387448	Упорная пластина 1.0mm	2
38	4100180	Уплотнительное кольцо	4
39	J75481	Пресс-маслёнка	2
41	9138785	Гидроцилиндр ковша	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
