Схеар рама — HITACHI ZX450

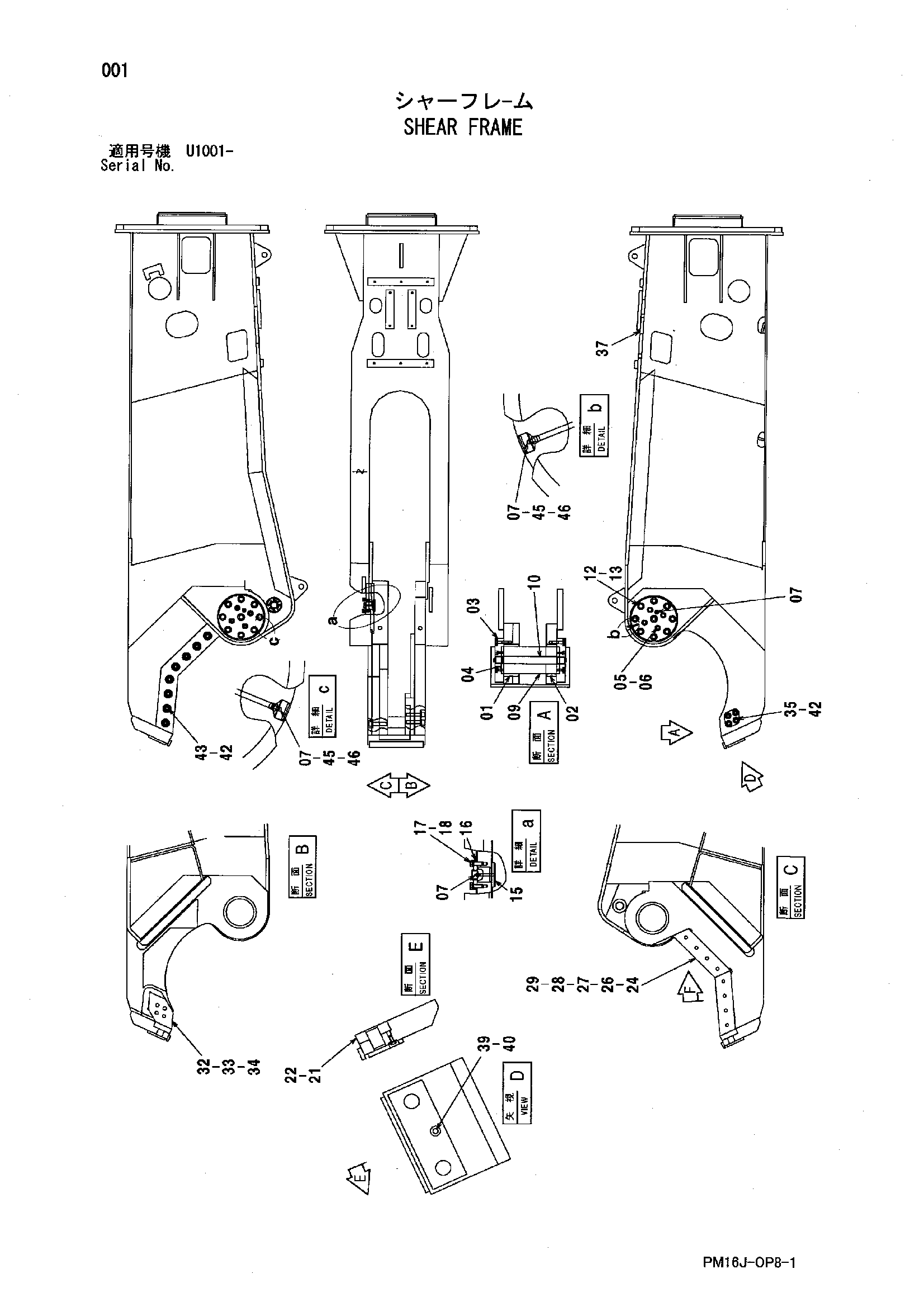

Заводская схема «Схеар рама» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3102913 | Втулка | 1 |
| 02 | 3102914 | Втулка | 1 |
| 03 | 3103064 | Колпачок | 2 |
| 04 | 3103065 | Упорная шайба | 2 |
| 05 | J921650 | Болт | 8 |
| 06 | A590916 | Пружинная шайба | 8 |
| 07 | J75481 | Пресс-маслёнка | 5 |
| 09 | 4484377 | Вал | 1 |
| 10 | 4624937 | Шток TIE | 1 |
| 12 | J922090 | Болт | 16 |
| 13 | 4018545 | Шайба | 16 |
| 15 | 3097354 | Винт | 1 |
| 16 | 4624049 | Пластина | 1 |
| 17 | J921440 | Болт | 4 |
| 18 | A590914 | Пружинная шайба | 4 |
| 21 | 4470066 | Отвал | 1 |
| 22 | 4470067 | Регулировочная шайба | 3 |
| 24 | 3102841 замена: 3104605 | Отвал | 2 |
| 24 | 3102841 замена: J922402 | Отвал | 2 |
| 24 | 3104605 | Отвал | 2 |
| 26 | 4624923 | Регулировочная шайба | 4 |
| 27 | 4624924 | Регулировочная шайба | 2 |
| 28 | 4624925 | Регулировочная шайба | 4 |
| 29 | 4624926 | Регулировочная шайба | 2 |
| 32 | 3094664 | Отвал | 1 |
| 33 | 4487724 | Регулировочная шайба | 1 |
| 34 | 4487725 | Регулировочная шайба | 3 |
| 35 | J782404 | Болт с внутренним шестигранником | 4 |
| 35 | J922406 | Болт | 4 |
| 37 | 5009626 | Рама | 1 |
| 37 | 5009901 | Рама | 1 |
| 39 | 4614637 | Болт | 1 |
| 39 | J921230 | Болт | 1 |
| 40 | A590912 | Пружинная шайба | 1 |
| 42 | 4085614 | Шайба | 12 |
| 43 | J782402 | Болт с внутренним шестигранником | 8 |
| 43 | J782404 замена: J922402 | Болт с внутренним шестигранником | 8 |
| 43 | J922402 | Болт | 8 |
| 45 | 4130686 | Втулка | 2 |
| 46 | 4105912 | Колпачок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
