Головка фонарь <K> — HITACHI ZX450

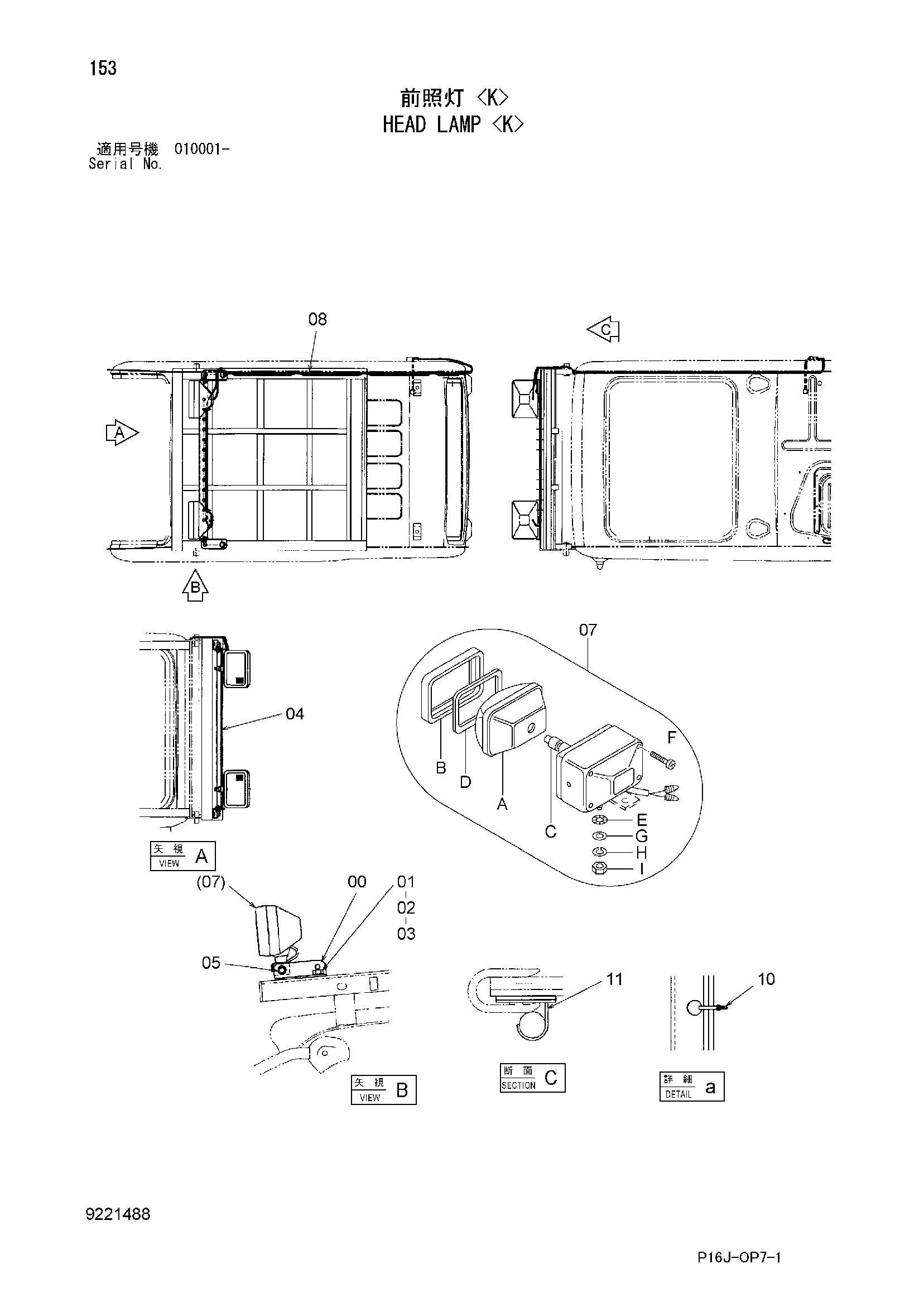

Заводская схема «Головка фонарь <K>» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4406177 | Кронштейн | 2 |
| 01 | J901430 | Болт | 2 |
| 02 | J253114 | Плоская шайба | 4 |
| 03 | J231214 | Гайка | 2 |
| 04 | 8085893 | Кронштейн | 1 |
| 05 | J271025 | Болт с шайбой | 2 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | 4336570 замена: 4326800 | Фонарь головка в сборе | 2 |
| 07 | 4326800 | Фонарь головка в сборе | 2 |
| 07A | 4326801 | Ленс блок | 1 |
| 07B | 4326802 | Рама | 1 |
| 07C | 4285648 | Лампа | 1 |
| 07D | 4326803 | Прокладка | 1 |
| 07E | 4307026 | Шайба | 1 |
| 07F | 4307027 | Винт | 4 |
| 07G | A590114 | Плоская шайба | 1 |
| 07H | A590914 | Пружинная шайба | 1 |
| 07I | J952014 | Гайка | 1 |
| 08 | 4454484 | Жгут проводов | 1 |
| 10 | 4289708 | Зажим | 5 |
| 11 | 4050373 | Зажим | 7 |
| 12 | 4055312 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
