Гидромотор трубопроводы (подъём магнит) <450> — HITACHI ZX450

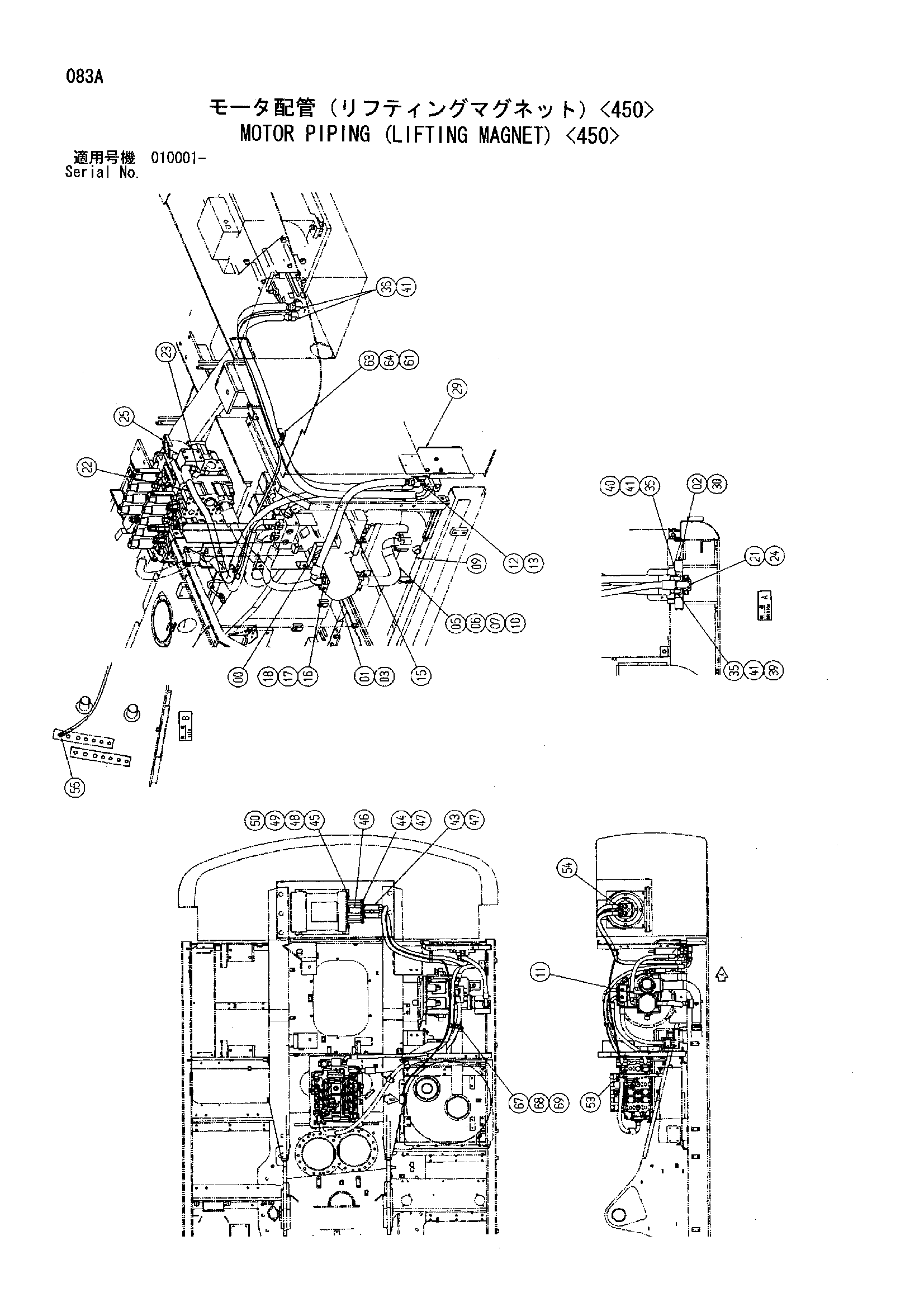

Заводская схема «Гидромотор трубопроводы (подъём магнит) <450>» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4470770 | Пластина | 1 |
| 01 | 4470741 | Шестерённый насос | 1 |
| 01 | 4614437 | Шестерённый насос | 1 |
| 02 | 4411553 | Гидрораспределитель | 1 |
| 02 | 4614435 | Гидрораспределитель | 1 |
| 03 | A810130 | Уплотнительное кольцо | 1 |
| 05 | 4510169 | Уплотнительное кольцо | 2 |
| 06 | Z965946 | Разъёмный фланец | 4 |
| 07 | M341236 | Болт с внутренним шестигранником | 8 |
| 09 | 7042775 | Всасывающая трубка | 1 |
| 10 | 4476789 | Шланг | 1 |
| 11 | J271240 | Болт с шайбой | 4 |
| 11A | J901240 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | A853346 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4085560 | Разъёмный фланец | 2 |
| 12 | M341240 | Болт с внутренним шестигранником | 4 |
| 13 | 4187308 | Уплотнительное кольцо | 1 |
| 13 | Z966993 | Уплотнительное кольцо | 1 |
| 15 | 4284664 | Шланг | 1 |
| 15 | 4626619 | Шланг | 1 |
| 16 | 4508805 | Уплотнительное кольцо | 1 |
| 17 | 4154614 | Разъёмный фланец | 2 |
| 18 | M341236 | Болт с внутренним шестигранником | 4 |
| 21 | 4281997 | Адаптер | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 4508805 | Уплотнительное кольцо | 1 |
| 21 | 4154614 | Разъёмный фланец | 2 |
| 21 | M341230 | Болт с внутренним шестигранником | 4 |
| 22 | 4470783 | Шланг | 1 |
| 22 | 4626709 | Шланг | 1 |
| 23 | A853388 | Угловой штуцер | 1 |
| 23A | 4506429 | Уплотнительное кольцо | 1 |
| 24 | 4187328 | Уплотнительное кольцо | 2 |
| 25 | 7042061 | Трубка | 1 |
| 29 | 9758493 | Кронштейн | 1 |
| 29 | 9762115 | Кронштейн | 1 |
| 30 | J271035 | Болт с шайбой | 3 |
| 30A | J901035 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 30 | J901450 | Болт | 4 |
| 30 | A590914 | Пружинная шайба | 4 |
| 35 | A853146 | Адаптер | 2 |
| 35A | 4506418 | Уплотнительное кольцо | 1 |
| 35 | Z966993 | Уплотнительное кольцо | 2 |
| 35 | Z962453 | Разъёмный фланец | 4 |
| 35 | J781030 | Болт с внутренним шестигранником | 8 |
| 36 | A853366 | Угловой штуцер | 2 |
| 36A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | A853386 | Угловой штуцер | 2 |
| 36A | 4506429 | Уплотнительное кольцо | 1 |
| 39 | 4312080 | Шланг | 1 |
| 39 | 4637696 | Шланг | 1 |
| 40 | 4312079 | Шланг | 1 |
| 40 | 4637696 | Шланг | 1 |
| 41 | 4187308 | Уплотнительное кольцо | 4 |
| 43 | 4416546 | Гидромотор | 1 |
| 43 | 4421503 | Гидромотор | 1 |
| 44 | 3077321 | Кронштейн | 1 |
| 44 | 3086518 | Кронштейн | 1 |
| 45 | 7035700 | Кронштейн | 1 |
| 45 | 7036842 | Кронштейн | 1 |
| 46 | 4411552 | Быстросъёмное устройство | 1 |
| 46 | 4422411 | Быстросъёмное устройство | 1 |
| 47 | J271230 | Болт с шайбой | 8 |
| 47A | J901230 | Болт | 1 |
| 47B | J222012 | Шайба | 1 |
| 48 | J901635 | Болт | 4 |
| 49 | A590916 | Пружинная шайба | 4 |
| 50 | A590116 | Плоская шайба | 4 |
| 53 | 4470781 | Шланг | 1 |
| 54 | A852132 | Адаптер | 1 |
| 54A | 4509180 | Уплотнительное кольцо | 1 |
| 55 | A852432 | Тройник | 1 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 57 | 4327294 | Защитный кожух | 10 |
| 58 | 4121859 | Ленточный зажим | 10 |
| 59 | 4055312 | Ленточный зажим | 10 |
| 60 | 4219918 | Резиновая втулка | 5 |
| 61 | 4411911 | Зажим | 1 |
| 63 | 9758494 | Кронштейн | 1 |
| 64 | J271030 | Болт с шайбой | 1 |
| 64A | J901030 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
| 67 | 4202103 | Хомут | 1 |
| 68 | 9744089 | Хомут | 1 |
| 69 | J271265 | Болт с шайбой | 1 |
| 69A | J901265 | Болт | 1 |
| 69B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
