Подъём магнит передний (450) — HITACHI ZX450

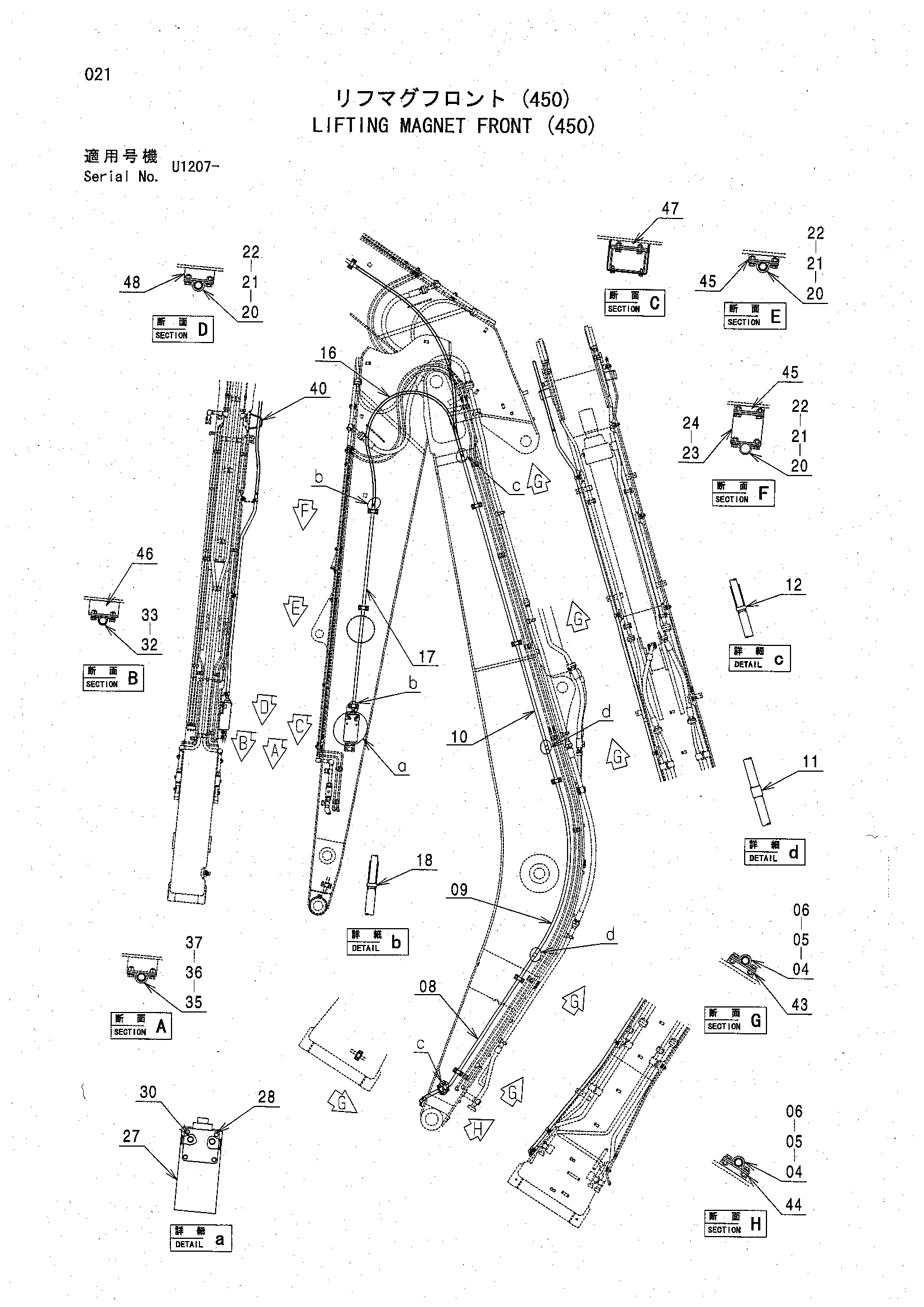

Заводская схема «Подъём магнит передний (450)» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4035463 | Хомут трубки | 8 |
| 05 | J901230 | Болт | 16 |
| 06 | A590912 | Пружинная шайба | 16 |
| 08 | 4628777 | Трубка | 1 |
| 09 | 4628778 | Трубка | 1 |
| 10 | 4628779 | Трубка | 1 |
| 11 | 4198016 | Муфта | 2 |
| 12 | 4921052 | Втулка | 2 |
| 16 | 4391300 | Защита шланга | 1 |
| 17 | 4628780 | Трубка | 1 |
| 18 | 4921052 | Втулка | 2 |
| 20 | 4035463 | Хомут трубки | 4 |
| 21 | J901230 | Болт | 8 |
| 22 | A590912 | Пружинная шайба | 8 |
| 23 | 9729510 | Кронштейн | 1 |
| 24 | J271230 | Болт с шайбой | 2 |
| 24A | J901230 | Болт | 1 |
| 24B | J222012 | Плоская шайба | 1 |
| 27 | 9739326 | Крышка | 1 |
| 28 | J260820 | Болт с шайбой | 4 |
| 28A | J900820 | Болт | 1 |
| 28B | A590108 | Плоская шайба | 1 |
| 30 | J271030 | Болт с шайбой | 2 |
| 30A | J901030 | Болт | 1 |
| 30B | J222010 | Плоская шайба | 1 |
| 32 | 4080275 | Хомут трубки | 1 |
| 33 | J271030 | Болт с шайбой | 2 |
| 33A | J901030 | Болт | 1 |
| 33B | J222010 | Плоская шайба | 1 |
| 35 | 4035463 | Хомут трубки | 1 |
| 36 | J901230 | Болт | 2 |
| 37 | A590912 | Пружинная шайба | 2 |
| 40 | 4628621 | Направляющая | 1 |
| 43 | 9739309 | Седло винта | 6 |
| 44 | 9739408 | Кронштейн | 1 |
| 45 | 9739309 | Седло винта | 3 |
| 46 | 9739312 | Кронштейн | 1 |
| 47 | 9739313 | Седло винта | 1 |
| 48 | 9739311 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
