Запасные быстросъёмное устройство трубопроводы <460> — HITACHI ZX450

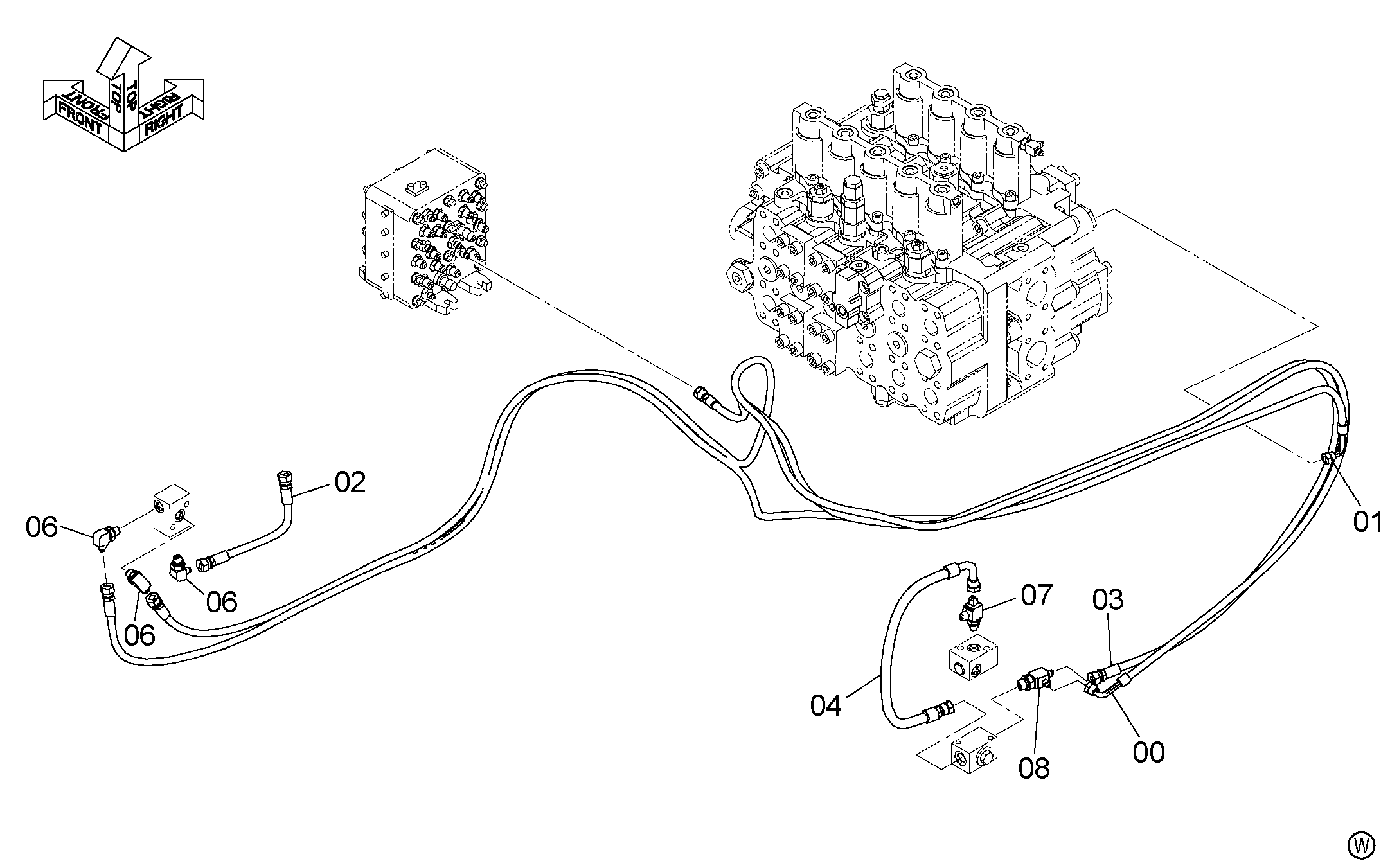

Заводская схема «Запасные быстросъёмное устройство трубопроводы <460>» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9232413 | Шланг в сборе | 1 |
| 00A | 4448046 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 7 |
| 01 | 9185476 | Шланг в сборе | 1 |
| 01A | 4428698 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 5 |
| 02 | 4462364 | Шланг | 1 |
| 03 | 9232414 | Шланг в сборе | 1 |
| 03A | 4605048 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 5 |
| 04 | 4451991 | Шланг | 1 |
| 06 | A852322 | Угловой штуцер | 3 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852423 | Тройник | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852432 | Тройник | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
