Гидролинии рабочего оборудования (центральный стрела) — HITACHI ZX450

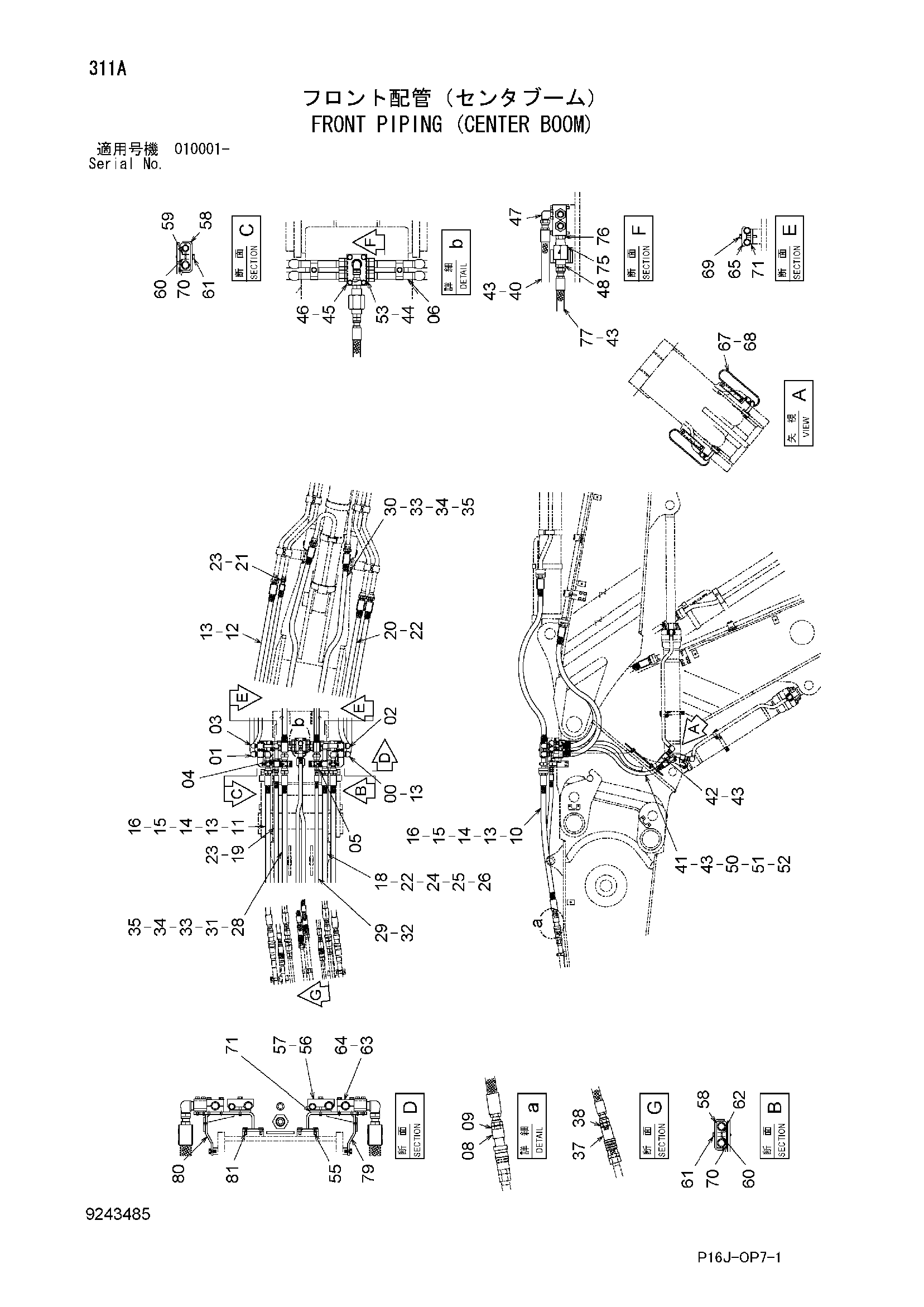

Заводская схема «Гидролинии рабочего оборудования (центральный стрела)» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8097000 | Трубка | 1 |
| 01 | 8097001 | Трубка | 1 |
| 02 | 8097002 | Трубка | 1 |
| 03 | 8097003 | Трубка | 1 |
| 04 | 9762777 | Трубка | 1 |
| 05 | 9762778 | Трубка | 1 |
| 06 | 9762779 | Трубка | 4 |
| 08 | 4613627 | Муфта | 4 |
| 09 | A853100 | Адаптер | 4 |
| 09A | 970860 | Уплотнительное кольцо | 1 |
| 10 | 4625772 | Шланг | 1 |
| 11 | 4625700 | Шланг | 1 |
| 12 | 4622690 | Шланг | 2 |
| 13 | 4187329 | Уплотнительное кольцо | 4 |
| 14 | 4089703 | Разъёмный фланец | 4 |
| 15 | 4508805 | Уплотнительное кольцо | 2 |
| 16 | M341450 | Болт с внутренним шестигранником | 8 |
| 18 | 4625700 | Шланг | 1 |
| 19 | 4625701 | Шланг | 1 |
| 20 | 4622691 | Шланг | 1 |
| 21 | 4623555 | Шланг | 1 |
| 22 | 4187329 | Уплотнительное кольцо | 2 |
| 23 | 4187328 | Уплотнительное кольцо | 3 |
| 24 | 4089703 | Разъёмный фланец | 2 |
| 25 | 4508805 | Уплотнительное кольцо | 1 |
| 26 | M341450 | Болт с внутренним шестигранником | 4 |
| 28 | 4625700 | Шланг | 1 |
| 29 | 4625701 | Шланг | 1 |
| 30 | 4623563 | Шланг | 2 |
| 31 | 4187329 | Уплотнительное кольцо | 1 |
| 32 | 4187328 | Уплотнительное кольцо | 2 |
| 33 | 4089703 | Разъёмный фланец | 6 |
| 34 | 4508805 | Уплотнительное кольцо | 3 |
| 35 | M341450 | Болт с внутренним шестигранником | 12 |
| 37 | 4455882 | Самоуплотняющееся соединение | 4 |
| 38 | A853188 | Адаптер | 4 |
| 38A | 4506429 | Уплотнительное кольцо | 1 |
| 40 | 4625703 | Шланг | 1 |
| 41 | 4479689 | Шланг | 2 |
| 42 | 4465290 | Шланг | 2 |
| 43 | 4187328 | Уплотнительное кольцо | 10 |
| 44 | 4187329 | Уплотнительное кольцо | 4 |
| 45 | 2051567 | Коллектор | 1 |
| 46 | J271290 | Болт с шайбой | 4 |
| 46A | J901290 | Болт | 1 |
| 46B | J222012 | Шайба | 1 |
| 47 | A853388 | Угловой штуцер | 1 |
| 47A | 4506429 | Уплотнительное кольцо | 1 |
| 48 | A853188 | Адаптер | 1 |
| 48A | 4506429 | Уплотнительное кольцо | 1 |
| 50 | 4085560 | Разъёмный фланец | 4 |
| 51 | 966993 | Уплотнительное кольцо | 2 |
| 52 | M341240 | Болт с внутренним шестигранником | 8 |
| 53 | 4205196 | Адаптер | 4 |
| 53A | 4506429 | Уплотнительное кольцо | 1 |
| 55 | J271230 | Болт с шайбой | 4 |
| 55A | J901230 | Болт | 1 |
| 55B | J222012 | Шайба | 1 |
| 56 | 4249565 | Хомут трубки | 2 |
| 57 | J271290 | Болт с шайбой | 4 |
| 57A | J901290 | Болт | 1 |
| 57B | J222012 | Шайба | 1 |
| 58 | 4304481 | Хомут трубки | 2 |
| 59 | 4304482 | Хомут | 2 |
| 60 | 4304539 | Проставка | 4 |
| 61 | J271285 | Болт с шайбой | 4 |
| 61A | J901285 | Болт | 1 |
| 61B | J222012 | Шайба | 1 |
| 62 | 4337125 | Хомут | 2 |
| 63 | 4334364 | Хомут трубки | 4 |
| 64 | J271280 | Болт с шайбой | 4 |
| 64A | J901280 | Болт | 1 |
| 64B | J222012 | Шайба | 1 |
| 65 | 4189860 | Хомут трубки | 2 |
| 67 | 8097102 | Защитный кожух | 2 |
| 68 | J271235 | Болт с шайбой | 4 |
| 68A | J901235 | Болт | 1 |
| 68B | J222012 | Шайба | 1 |
| 69 | J271280 | Болт с шайбой | 2 |
| 69A | J901280 | Болт | 1 |
| 69B | J222012 | Шайба | 1 |
| 70 | 4346877 | Проставка | 2 |
| 71 | 4625648 | Проставка | 2 |
| 72 | 4627451 | Проставка | 2 |
| 75 | 9075046 | Клапан замедленного возврата | 1 |
| 76 | 4371289 | Адаптер | 1 |
| 76A | 4506429 | Уплотнительное кольцо | 2 |
| 77 | 4265832 | Шланг | 1 |
| 79 | 8104890 | Кронштейн | 1 |
| 80 | 8104891 | Кронштейн | 1 |
| 81 | J271230 | Болт с шайбой | 4 |
| 81A | J901230 | Болт | 1 |
| 81B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
