Многофункциональный рычаг трубопроводы — HITACHI ZX450

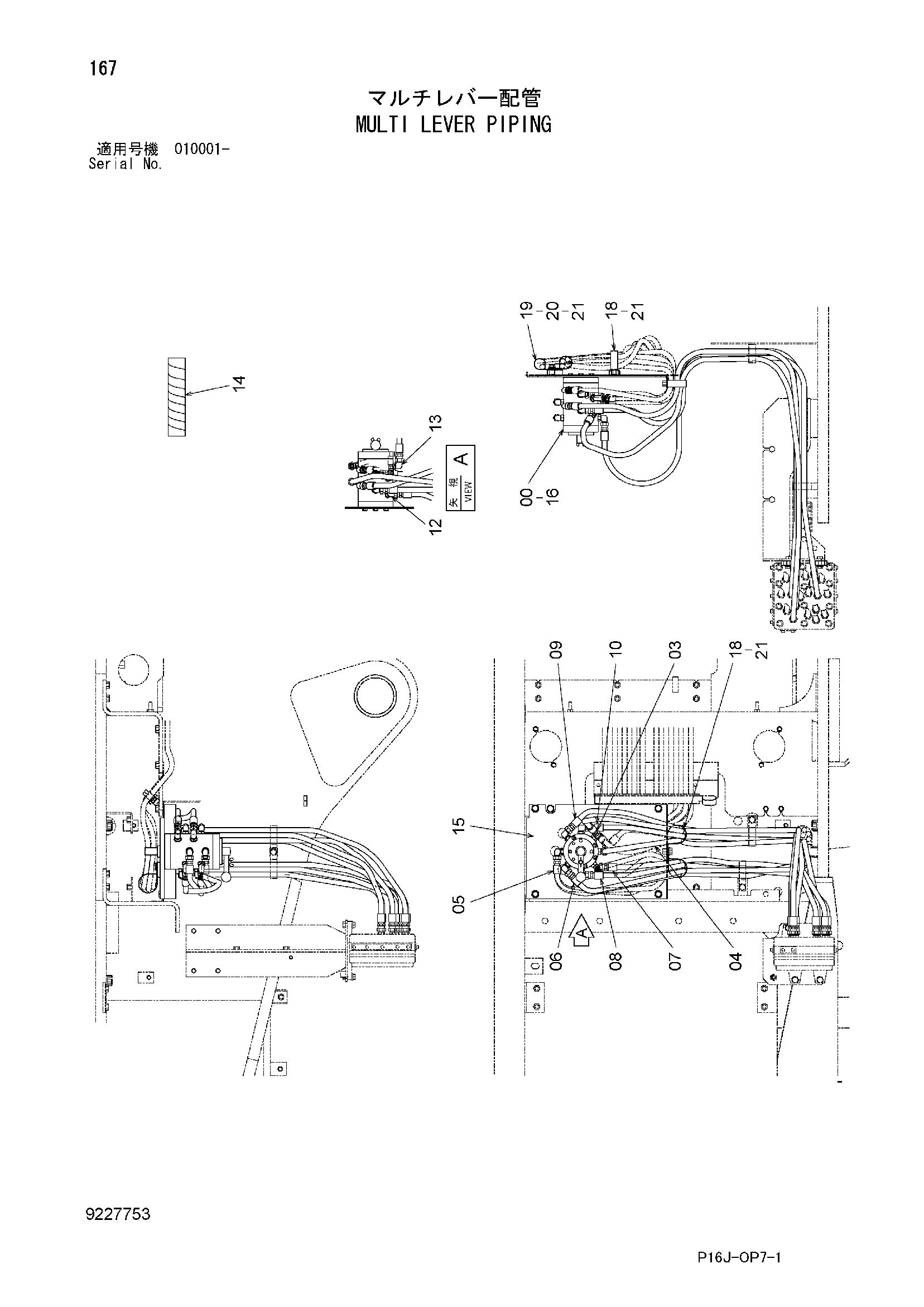

Заводская схема «Многофункциональный рычаг трубопроводы» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4447276 | Клапан селектор | 1 |
| 03 | 4605408 | Шланг | 1 |
| 04 | 4605409 | Шланг | 1 |
| 05 | 4605410 | Шланг | 1 |
| 06 | 4605411 | Шланг | 1 |
| 07 | 4605412 | Шланг | 1 |
| 08 | 4605413 | Шланг | 1 |
| 09 | 4605414 | Шланг | 1 |
| 10 | 4605415 | Шланг | 1 |
| 11 | 4327293 | Защитный кожух | 10 |
| 12 | A852223 | Угловой штуцер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852323 | Угловой штуцер | 14 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 8092628 | Крышка | 1 |
| 16 | J260816 | Болт с шайбой | 4 |
| 16A | J900816 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 17 | 4121859 | Ленточный зажим | 10 |
| 18 | 4193816 | Зажим | 3 |
| 19 | 4190291 | Зажим | 1 |
| 20 | 4190264 | Зажим | 1 |
| 21 | J271020 | Болт с шайбой | 3 |
| 21A | J901020 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
