Грейфер трубопроводы (полуудлинённый рукоять) — HITACHI ZX450

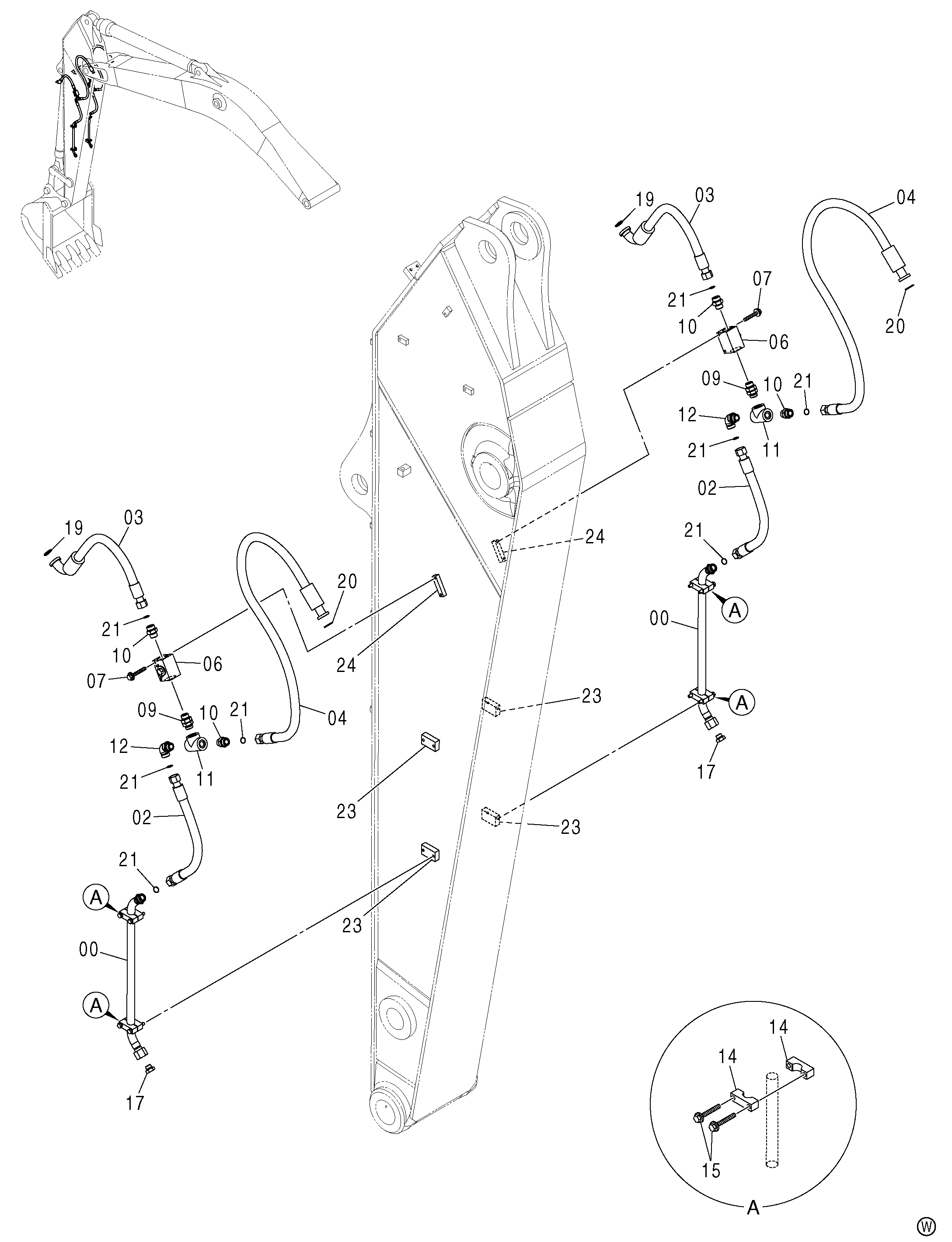

Заводская схема «Грейфер трубопроводы (полуудлинённый рукоять)» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8094591 | Трубка | 2 |
| 02 | 4613757 | Шланг | 2 |
| 03 | 4613758 | Шланг | 2 |
| 04 | 4613786 | Шланг | 2 |
| 06 | 4447675 | Запорный клапан | 2 |
| 07 | J271085 | Болт с шайбой | 4 |
| 07A | J901085 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 4436616 | Адаптер | 2 |
| 09A | 4506429 | Уплотнительное кольцо | 2 |
| 10 | A853188 | Адаптер | 4 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4371317 | Тройник | 2 |
| 12 | A853388 | Угловой штуцер | 2 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4334363 | Хомут трубки | 8 |
| 15 | J271285 | Болт с шайбой | 8 |
| 15A | J901285 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 17 | A885008 | Пробка | 2 |
| 17A | 4506429 | Уплотнительное кольцо | 1 |
| 19 | 966993 | Уплотнительное кольцо | 2 |
| 20 | 4508805 | Уплотнительное кольцо | 2 |
| 21 | 4187328 | Уплотнительное кольцо | 8 |
| 23 | 4231421 | Седло винта | 4 |
| 24 | 4429829 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
