Правый педаль (двойной) — HITACHI ZX450

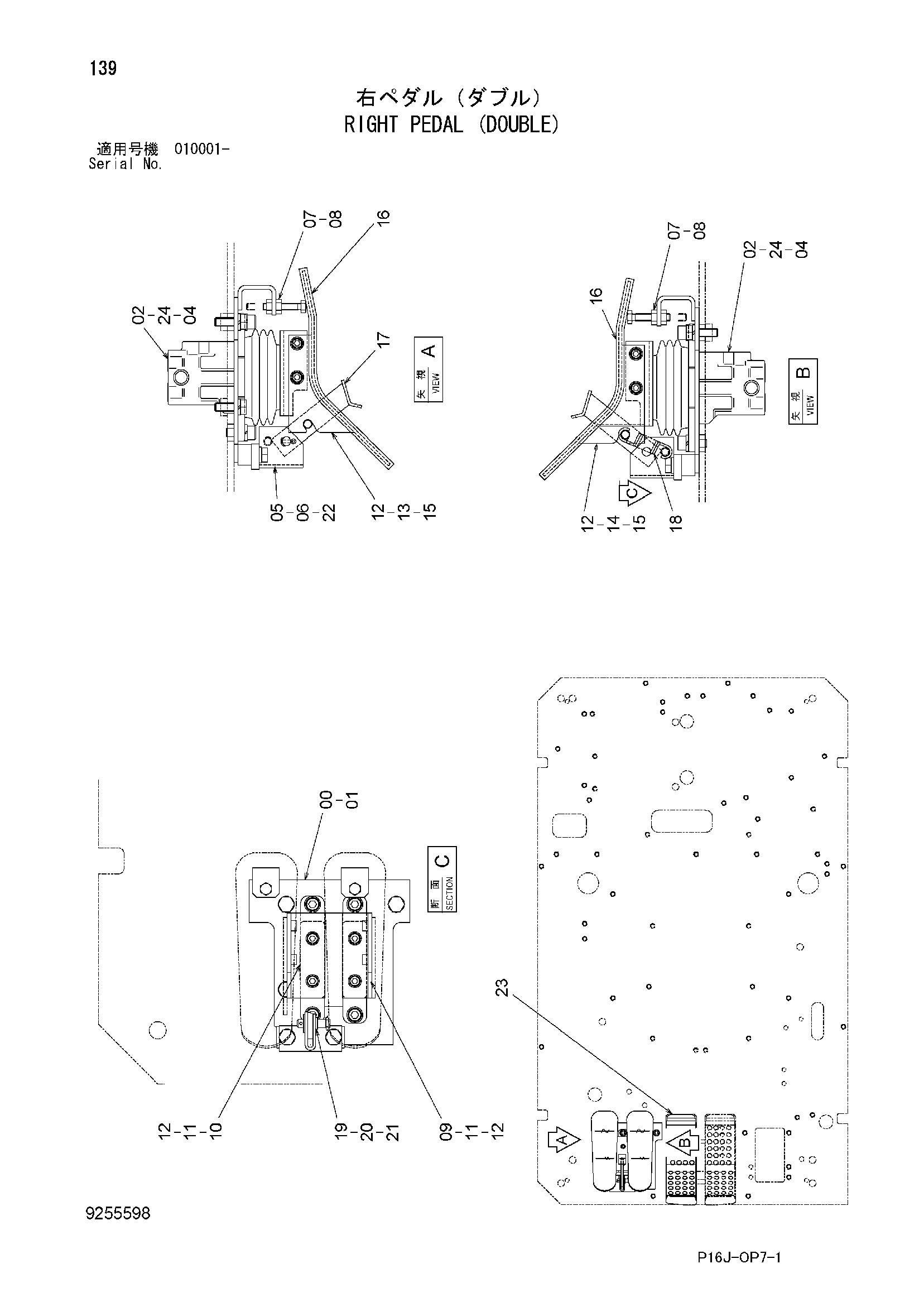

Заводская схема «Правый педаль (двойной)» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8102489 | Кронштейн | 1 |
| 01 | J271030 | Болт с шайбой | 3 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 9219244 | Пилотный клапан | 2 |
| 04 | A590910 | Пружинная шайба | 4 |
| 05 | 8102490 | Кронштейн | 1 |
| 06 | J271020 | Болт с шайбой | 2 |
| 06A | J901020 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 4317640 | Болт | 2 |
| 08 | M500807 | Гайка | 2 |
| 09 | 9759828 | Кронштейн | 1 |
| 10 | 9765173 | Кронштейн | 1 |
| 11 | J780816 | Болт с внутренним шестигранником | 4 |
| 12 | A590908 | Пружинная шайба | 8 |
| 13 | 8102491 | Педаль | 1 |
| 14 | 8102492 | Педаль | 1 |
| 15 | J780820 | Болт с внутренним шестигранником | 4 |
| 16 | 4283758 | Крышка | 2 |
| 17 | 8102493 | Ограничитель | 1 |
| 18 | 4279604 | Пружина | 1 |
| 19 | 4287795 | Палец | 1 |
| 20 | A763016 | Шплинт | 1 |
| 21 | A590110 | Плоская шайба | 1 |
| 22 | 4461388 | Регулировочная шайба 0.8mm | 3 |
| 23 | 3079714 | Педаль | 1 |
| 24 | M341025 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
