Основные гидролинии — HITACHI ZX450

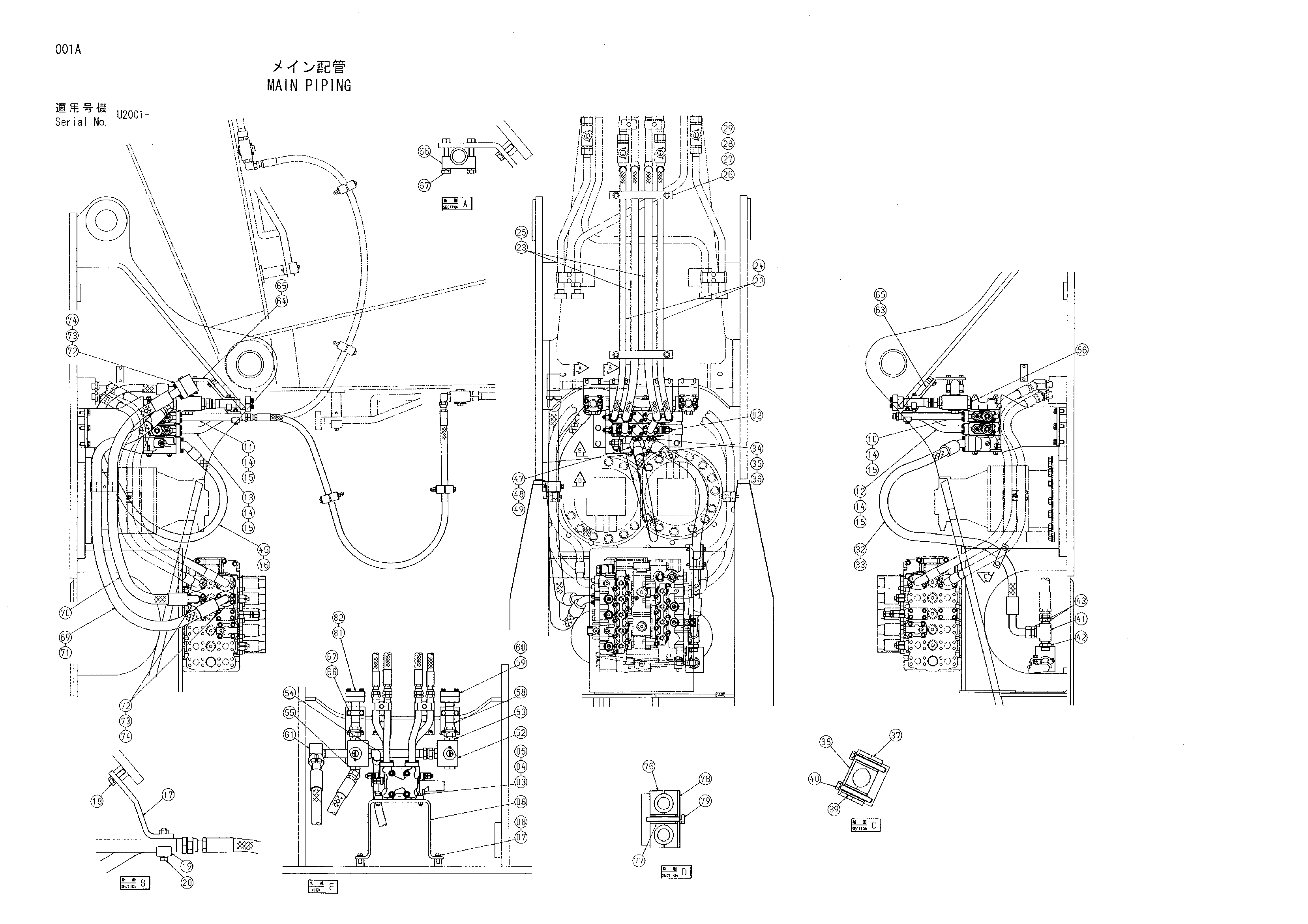

Заводская схема «Основные гидролинии» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4489813	Гидрораспределитель	1
03	J901455	Болт	4
04	A590914	Пружинная шайба	4
05	J950014	Гайка	4
06	4601790	Кронштейн	1
07	J901640	Болт	6
08	A590916	Пружинная шайба	6
10	9760687	Трубка	1
11	9760688	Трубка	1
12	9760689	Трубка	1
13	9760690	Трубка	1
14	M341036	Болт с внутренним шестигранником	16
15	A811035	Уплотнительное кольцо	4
17	9760679	Кронштейн	2
18	J271240	Болт с шайбой	4
19	4189860	Хомут трубки	2
20	J271275	Болт с шайбой	2
22	4286279	Шланг	2
23	4286822	Шланг	2
24	4187308	Уплотнительное кольцо	4
25	4187328	Уплотнительное кольцо	4
26	4601854	Хомут	4
27	J901204	Болт	4
28	J950012	Гайка	8
29	449490	Плоская шайба	8
32	4601919	Шланг	1
33	4187329	Уплотнительное кольцо	1
34	4154614	Разъёмный фланец	2
35	4508805	Уплотнительное кольцо	1
36	M341230	Болт с внутренним шестигранником	4
37	4207036	Хомут	2
38	4207038	Пластина	1
39	4462632	Проставка	2
40	J271290	Болт с шайбой	2
41	94-0665	Тройник	1
42	4238881	Адаптер	1
42A	970860	Уплотнительное кольцо	1
43	4246673	Адаптер	2
45	4601917	Шланг	1
46	4187328	Уплотнительное кольцо	1
47	4085560	Разъёмный фланец	2
48	966993	Уплотнительное кольцо	1
49	M341240	Болт с внутренним шестигранником	4
52	4409420	Клапан селектор	2
53	4042035	Адаптер	3
53A	970860	Уплотнительное кольцо	1
54	4345084	Угловой штуцер	1
54A	970860	Уплотнительное кольцо	1
55	A853200	Угловой штуцер	1
55A	970860	Уплотнительное кольцо	1
56	4154693	Пробка	1
56A	970860	Уплотнительное кольцо	1
58	9743785	Трубка	2
59	4089703	Разъёмный фланец	4
60	M341445	Болт с внутренним шестигранником	8
61	8062187	Трубка	1
63	8062190	Кронштейн	1
64	8062191	Кронштейн	1
65	J271240	Болт с шайбой	4
66	4334364	Хомут трубки	3
67	J271275	Болт с шайбой	6
69	4601918	Шланг	1
70	4354222	Шланг	1
71	4187329	Уплотнительное кольцо	1
72	4089703	Разъёмный фланец	6
73	4508805	Уплотнительное кольцо	3
74	M341445	Болт с внутренним шестигранником	12
76	4215878	Хомут шланга	2
77	4215879	Проставка	1
78	4215880	Пластина	1
79	J271290	Болт с шайбой	1
81	4336672	Крышка	2
82	4508805	Уплотнительное кольцо	2
