Подъём устройство <330> — HITACHI ZX450

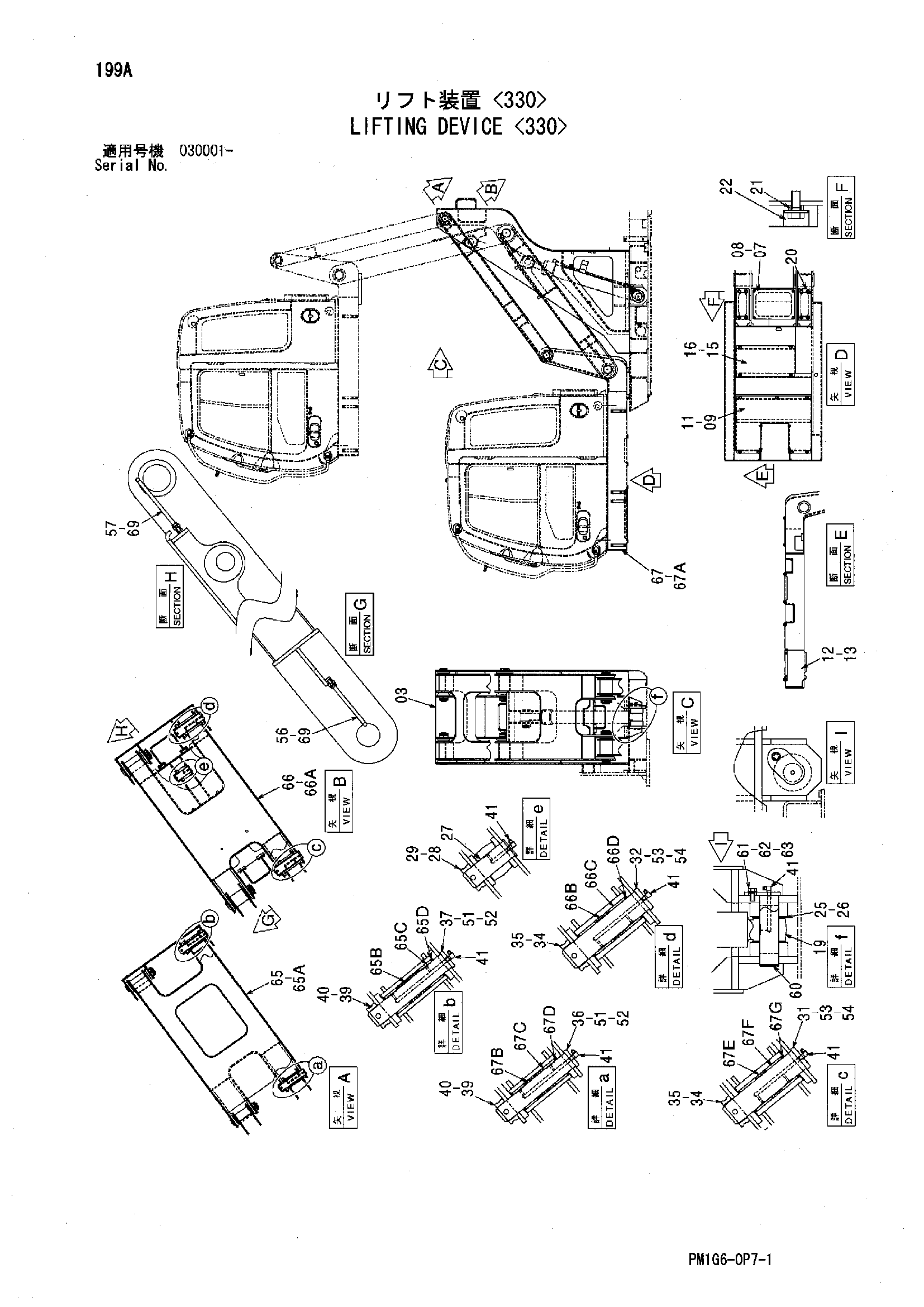

Заводская схема «Подъём устройство <330>» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 6020933 | Башенный | 1 |
| 07 | 4462730 | Крышка | 1 |
| 08 | J271016 | Болт с шайбой | 4 |
| 08A | J901016 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 8094824 | Крышка | 1 |
| 11 | J281025 | Болт с шайбой | 7 |
| 11A | J901025 | Болт | 1 |
| 11B | 4486055 | Шайба | 1 |
| 12 | 8091695 | Крышка | 1 |
| 13 | J260825 | Болт с шайбой | 4 |
| 13A | J900825 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 15 | 4600788 | Крышка | 1 |
| 16 | J281020 | Болт с шайбой | 4 |
| 16A | J901020 | Болт | 1 |
| 16B | 4486055 | Шайба | 1 |
| 19 | 4462729 | Гидроцилиндр | 1 |
| 20 | 4485853 | Резиновая прокладка | 2 |
| 21 | 4475931 | Проставка | 8 |
| 22 | J281230 | Болт с шайбой | 8 |
| 22A | J901230 | Болт | 1 |
| 22B | 4249324 | Шайба | 1 |
| 25 | 4465622 | Регулировочная шайба 1.0 | 2 |
| 26 | 4465623 | Регулировочная шайба 2.0 | 2 |
| 27 | 3093905 | Палец | 1 |
| 28 | 4065689 | Палец | 1 |
| 29 | 4065688 | Кольцо | 1 |
| 31 | 3093906 | Палец | 2 |
| 32 | 3093907 | Палец | 2 |
| 34 | 4098713 | Палец | 4 |
| 35 | 4098712 | Кольцо | 4 |
| 36 | 3093908 | Палец | 2 |
| 37 | 3093909 | Палец | 2 |
| 39 | 4065689 | Палец | 4 |
| 40 | 4065688 | Кольцо | 4 |
| 41 | 4148896 | Пресс-маслёнка | 10 |
| 51 | 4366694 | Упорная пластина 1.0 | 8 |
| 52 | 4367411 | Упорная пластина 2.0 | 4 |
| 53 | 4361179 | Упорная пластина 1.0 | 8 |
| 54 | 4361604 | Упорная пластина 2.0 | 4 |
| 56 | 8093163 | Направляющая шланг | 1 |
| 57 | 8093162 | Направляющая шланг | 1 |
| 60 | 9763363 | Палец | 1 |
| 61 | 4323864 | Втулка | 1 |
| 62 | J222016 | Шайба | 1 |
| 63 | J921635 | Болт | 1 |
| 65 | 8100296 | Тяга в сборе | 1 |
| 65A | 6022525 | Тяга | 1 |
| 65B | 4465627 | Проставка | 2 |
| 65C | 4197842 | Втулка | 4 |
| 65D | 4094086 | Пылезащитное уплотнение | 4 |
| 66 | 8100297 | Тяга в сборе | 1 |
| 66A | 6022526 | Тяга | 1 |
| 66B | 4465625 | Проставка | 2 |
| 66C | 4249848 | Втулка | 4 |
| 66D | 4067902 | Пылезащитное уплотнение | 4 |
| 67 | 7048286 | Платформа в сборе | 1 |
| 67A | 6021777 | Платформа | 1 |
| 67B | 4465626 | Проставка | 2 |
| 67C | 4197842 | Втулка | 4 |
| 67D | 4094086 | Пылезащитное уплотнение | 4 |
| 67E | 4465624 | Проставка | 2 |
| 67F | 4249848 | Втулка | 4 |
| 67G | 4067902 | Пылезащитное уплотнение | 4 |
| 69 | J271025 | Болт с шайбой | 8 |
| 69A | J901025 | Болт | 1 |
| 69B | J222010 | Шайба | 1 |
| 70 | 4472301 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
